带清洁结构的工业重载万向脚轮结构设计

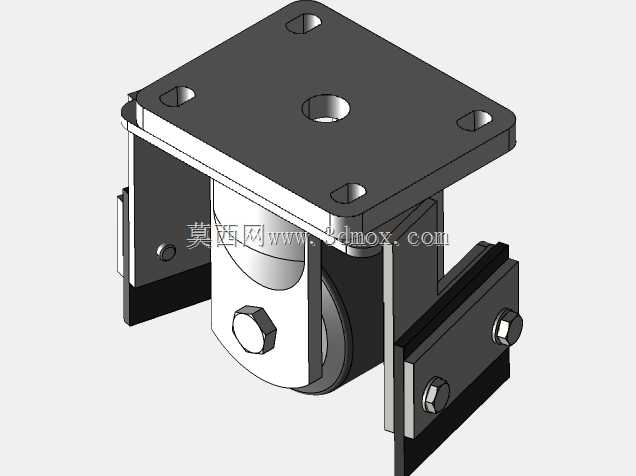

　　在工业生产车间、仓储物流转运、自动化产线接驳等场景中，移动设备的行走轮组往往会面临地面碎屑、浮尘、加工残渣附着的问题，传统脚轮仅具备行走与转向功能，轮面粘附的杂物不仅会增大滚动阻力，还会在转运过程中掉落在洁净度要求较高的作业区域，甚至卡入轮体与支架的间隙造成卡滞、轮面偏磨等故障，带车轮清洁器的脚轮结构正是针对这类痛点开发的行走支撑部件。该结构的核心设计思路是在常规重载万向脚轮的基础上，集成双侧刮擦清洁组件，在轮体滚动过程中持续贴合轮面，将附着在轮面的杂物及时刮除，避免杂物随轮体转动被带入安装面或卡入转动副，从结构层面降低脚轮的维护频次，延长轮体使用寿命。从结构组成来看，该部件顶部为方形安装法兰板，板上开设四个对称分布的沉头安装孔，

　　中间预留中心过孔，既可以通过螺栓穿过沉孔与设备底部的安装面刚性连接，中心孔也可用于穿设线缆或者作为定位销孔使用，安装法兰的尺寸适配多数工业移动设备、工装台车的底部安装边界，沉孔设计可以保证螺栓头部不突出法兰平面，避免安装后出现干涉。法兰板下方连接回转支撑座，内置推力轴承与径向定位结构，可实现360度水平方向回转，满足万向转向的使用需求，回转座下方通过螺栓紧固连接轮架，轮架采用双侧立板结构，轮轴贯穿两侧立板支撑中部的滚轮，滚轮采用金属轮芯外包高耐磨聚氨酯材质，兼顾承载能力与地面适配性，既可以承受较大的径向载荷，也能在环氧地坪、水泥地面、钢板地面等多种工业地面上平稳滚动，不会对地面造成硬性划伤。清洁组件分别安装在轮架的前后两侧，

　　每侧清洁组件都包含安装支架与弹性刮条，安装支架通过螺栓固定在轮架立板的外侧，刮条采用耐磨弹性材质，刃口始终贴合滚轮的圆柱面，当滚轮向前或向后滚动时，刮条刃口会将轮面粘附的切屑、灰尘、油污结块等杂物刮落，刮条与轮架之间设置有微调结构，可通过调整螺栓改变刮条的伸出量，在刮条出现磨损后补偿磨损量，保证刃口始终与轮面保持合适的贴合压力，既不会因为压力过大造成轮体滚动阻力异常升高，也不会因为压力过小导致清洁失效。在结构设计过程中，充分考虑了重载工况下的强度需求，轮架立板采用加厚钢板冲压焊接成型，回转座与法兰板之间采用满焊连接，所有连接螺栓都配置防松垫圈，避免设备在经过颠簸路面、频繁启停转向时出现连接松动的问题；轮轴采用高强度合金钢调质处理，表面做防锈发黑处理，滚轮内部配置双列深沟球轴承，转动阻力小，径向承载能力强，可适配单轮数百公斤级的承载需求，满足多数工业重载转运场景的使用要求。安装边界方面，该脚轮的整体高度从法兰安装面到滚轮最底端的尺寸经过优化，在保证轮体直径足够跨越常见地面缝隙、小高度障碍物的前提下，尽可能降低整体安装高度，降低移动设备的重心，提升转运过程中的稳定性；法兰板的四个安装孔孔距采用行业通用的脚轮安装孔距规格，可直接替换同规格的传统万向脚轮，不需要对原有设备的安装面做额外改造，适配性较强。清洁组件的刮条采用快拆式设计，当刮条磨损到极限位置时，不需要拆卸整个轮组或者轮体，仅需松开固定螺栓即可更换新的刮条，维护操作十分便捷，

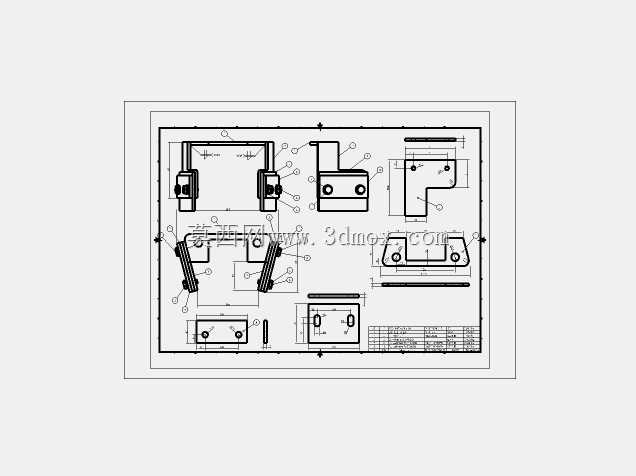

　　适合在设备维护时间窗口有限的连续生产场景中使用。不同于额外附加的外置清洁装置，该结构将清洁功能完全集成在脚轮自身结构中，不需要额外占用设备底部的安装空间，也不需要外接动力源，完全依靠轮体自身的滚动实现被动清洁，结构可靠性高，不存在额外的电气故障点，可在有粉尘、油污、金属碎屑的恶劣工业环境中长期稳定工作，常见的应用场景包括机加工车间的刀具转运台车、仓储物流的重型物料周转车、自动化产线的移动工作站、洁净车间的物料转运设备等，既可以解决轮面带杂污染地面的问题，也能减少杂物卡滞带来的轮体损坏、转向卡滞等故障，降低设备运维的综合成本。在三维建模过程中，所有零件的配合公差都按照机械设计标准设定，回转副的配合间隙、刮条与轮面的贴合量、螺栓连接的沉孔深度等细节都做了完整还原，可直接用于结构验证、选型参考以及工程出图使用。
