双环开口式管道连接紧固夹头结构

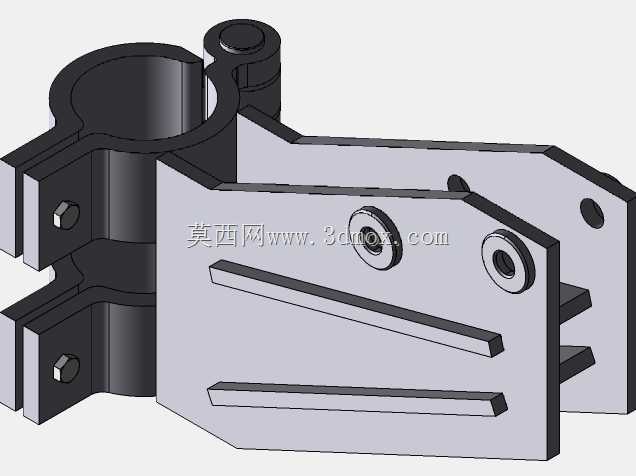

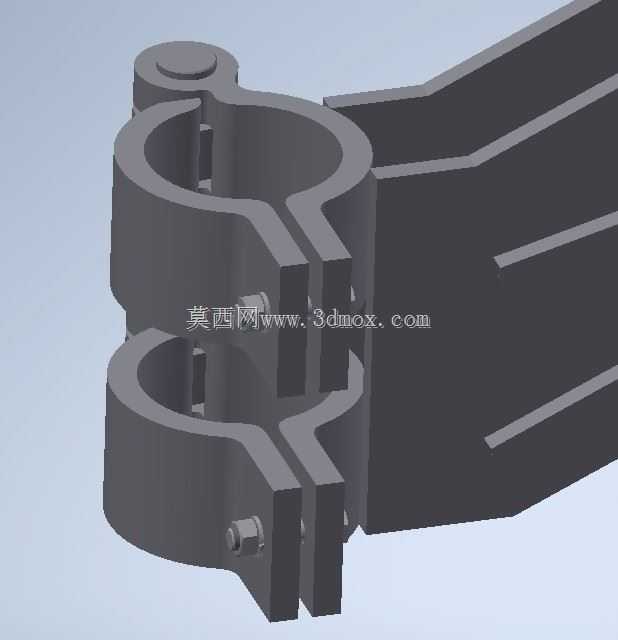

　　在流体输送管线布设、工业设备管路装配、气动液压系统搭建的现场作业场景里，这类双环开口式夹头是解决同轴并排管线固定、对接段防松限位的常用连接件，和单环抱箍只能固定单根管线不同，它的双环一体式结构可以同时约束两根平行排布的管路，省去了并排安装两个独立抱箍时的对齐、调距工序，在狭小安装空间里的适配性更强。从实际使用场景来看，这类夹头常应用在设备内部的冷却水管路排布、气动控制管线成组固定、小型液压站的进出油管路限位场景，尤其是两根管线中心距固定的安装位，一体式夹头可以保证管线间距始终保持设计值，避免设备运行振动导致管线移位、接头受力松脱的问题。夹头的两个环形夹持腔采用开口式设计，开口侧预留了螺栓锁紧的安装位，通过拧紧侧部的锁紧螺栓，

　　可以让环形腔的开口产生弹性形变，抱紧穿入腔内的管线外壁，夹持力可以通过螺栓的锁紧扭矩进行调整，针对不同壁厚、不同材质的管线，都能匹配到合适的抱紧力度，既不会因为夹持力过大压裂薄壁塑料管线，也不会因为夹持力不足导致管线在腔内滑动。从结构设计的思路来看，夹头的主体采用一体式铸造成型后机加工的工艺路线，两个环形腔的同轴度、平行度在一次装夹加工中完成保证，避免分体式装配带来的形位公差累积，环形腔的内壁没有做额外的防滑齿结构，是考虑到部分场景下需要管线在夹头内保留微小的轴向窜动余量，用来补偿设备运行时的热胀冷缩位移，如果是需要完全锁死管线的场景，也可以在环形腔内加装橡胶防滑衬垫，提升摩擦系数。夹头的侧部延伸出带安装孔的连接臂，

　　这个结构是用来将夹头整体固定在设备机架、墙面或者安装基板上的，安装孔的位置做了沉台设计，锁紧螺栓的头部可以完全沉入沉台内，不会突出夹头表面，避免和周边的其他零部件产生运动干涉。在安装边界的尺寸设计上，两个环形腔的内径按照常用的管线外径系列做了适配，开口处的最大张开量可以满足管线从侧方直接卡入腔内的需求，不需要从管线的端部穿套安装，这对于已经布设完成的管线改造、维修场景非常友好，不用拆卸管线端部的接头就可以完成夹头的加装或者更换。夹头的锁紧螺栓采用标准的外六角紧固件，现场作业时用普通的开口扳手或者套筒就可以完成锁紧操作，不需要专用工具，日常维护的便捷性很高。夹头的非安装侧做了加厚的加强筋结构，

　　因为螺栓锁紧时开口处的应力会集中在环形结构的根部，加厚的筋位可以提升结构的刚性，避免反复拆装锁紧导致夹头根部出现疲劳裂纹，延长夹头的使用寿命。在管线对接的场景下，这类夹头还可以作为管线对接处的辅助固定件，将两根对接的管线端部同时夹持在对应的环形腔内，抵消管线内流体流动产生的轴向推力，避免对接接头因为长期受轴向力出现密封失效的问题，尤其是在低压流体输送、压缩空气管路这类对密封可靠性有要求，但管线内压力不算特别高的场景，这种辅助固定的方式比单独安装管道支架的成本更低，安装效率也更高。和传统的管卡相比，这种双环夹头的一体式结构减少了安装时的零件数量，不需要额外的连接板来固定两个独立管卡，整体的占用空间更小，在设备内部管线密集的区域，可以有效提升空间利用率，减少不同夹头之间的安装干涉。夹头的所有棱角位置都做了倒角处理，一方面是避免安装作业时锋利的棱角划伤操作人员，另一方面也可以去除加工过程中产生的毛刺，防止毛刺脱落掉入管线内部造成流体通路堵塞。
