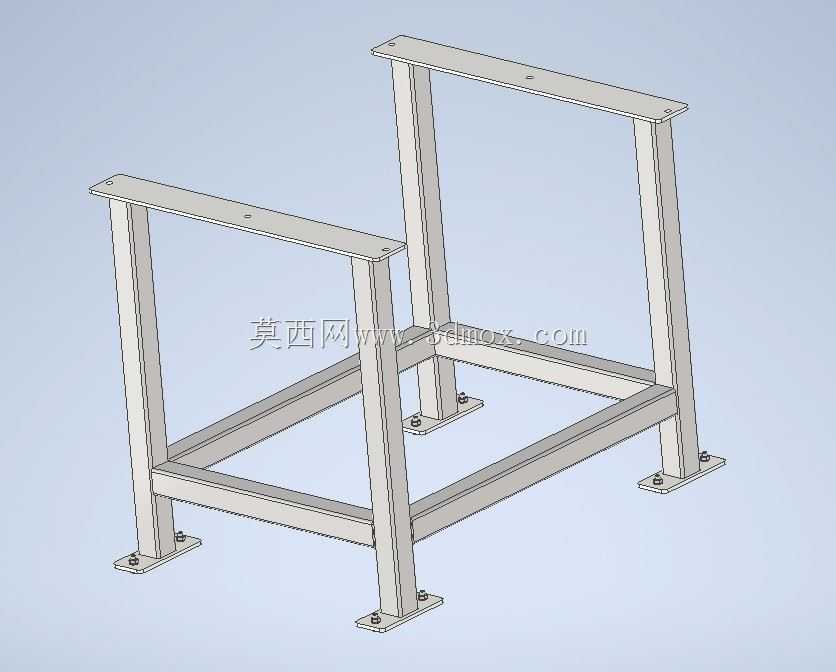

工业方管焊接双层高低支撑机架结构

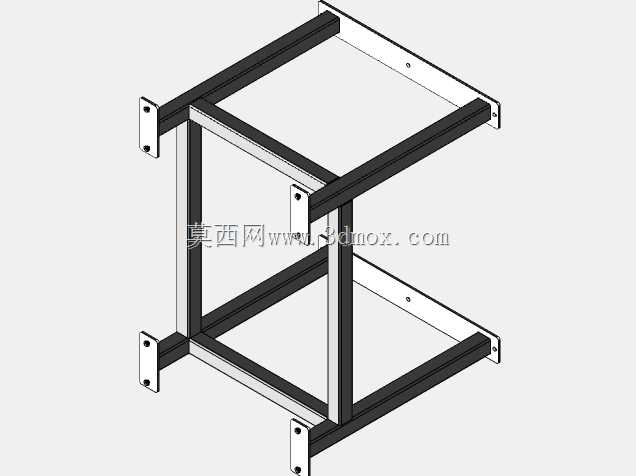

　　该支撑机架采用标准矩形方管作为主体承载构件，整体为高低错落的双层台面布局，区别于常规等高机架结构，可适配不同安装高度需求的工业设备搭载场景，常见于小型自动化生产线旁的工位辅机安装、车间零散检测设备的固定承载、轻型物料输送线的端头承接架等工况。从结构受力逻辑来看，底部采用四根等长方管拼接成矩形底框，底框四个角点位置垂直焊接立柱，其中两根立柱高度较低，对应靠前的低位安装台面，另外两根立柱高度更高，对应靠后的高位安装台面，两根台面横梁分别焊接在对应高度的立柱顶端，形成两个独立的安装平面，每个安装平面上都预留了设备安装固定用的通孔，可直接通过螺栓将上部搭载的设备锁紧固定，无需额外加工转接板。底部四个立柱的底端都焊接了带安装孔的方形地脚板，

　　地脚板与地面接触面积远大于方管截面，可有效分散机架整体承载后的压应力，安装时可通过膨胀螺栓穿过地脚板孔位将整个机架固定在水泥地面或钢结构平台上，避免设备运行过程中出现机架移位、晃动的问题。设计过程中优先考虑了方管的选型匹配，根据常规轻型工业设备的单台承载重量不超过两百公斤的使用需求，选用壁厚2mm的Q235矩形方管即可满足强度要求，焊接时所有接缝处采用满焊工艺，焊后做打磨整平处理，避免应力集中导致的机架变形，整体焊接完成后可做喷塑或喷漆表面处理，适配车间不同的防腐使用需求。从安装边界尺寸来看，低位台面距离地面高度约为700mm，符合常规人工操作工位的设备安装高度，高位台面距离地面高度约为1100mm，可搭载需要高位布置的控制箱、

　　检测探头或者小型物料导料结构，底框的长宽尺寸根据两个台面的跨度做匹配设计，整体重心落在底框的几何中心范围内，即使高位台面搭载满额定负载，也不会出现机架倾翻的风险。结构上没有多余的装饰性构件，所有方管构件都同时承担承载与连接作用，材料利用率较高，加工时仅需切割定长方管、焊接、钻孔三个主要工序，加工门槛低，普通的焊接车间即可完成制作，无需复杂的机加工设备。在实际使用场景中，这类高低双层支架可同时搭载两台不同功能的轻型设备，比如低位安装小型皮带输送机的驱动端，高位安装物料检测传感器与导料槽，或者低位安装工件定位工装，高位安装气动执行元件，充分利用车间的垂直空间，减少地面占用面积，相比单层等高支架，空间利用率提升40%以上。

　　机架的所有安装孔位都做了统一的孔距设计，可适配市面上多数标准轻型工业设备的安装尺寸，无需针对特定设备重新打孔改制，通用性较强。焊接完成后的机架整体形位公差控制在1mm/m范围内，两个台面的平面度误差不超过0.5mm，可保证上部搭载设备的安装水平度，避免设备运行时因安装面倾斜出现运行卡滞、检测精度偏差等问题。底框的横向与纵向方管除了起到连接立柱的作用外，还可作为下部的加强筋结构，提升整个机架的抗扭刚度，当设备运行产生小幅振动时，底框结构可将振动应力均匀分散到四根立柱上，再通过地脚板传递到地面，减少机架自身的共振幅度，延长上部搭载设备的使用寿命。
