带排气功能的环形操作式充气管接头结构

　　这款带排气接头的充气管结构，在气动充放气回路、小型压力容器充气工位、便携充气设备配套管路场景中应用十分广泛，很多现场做气路调试、工装夹具气路配套的工程师都接触过类似结构，区别于常规直通式充气接头，它把充气通路和排气旁通做了集成化设计，不用在管路上额外加装排气阀和三通接头，能减少管路接头数量，降低气路泄漏点风险。

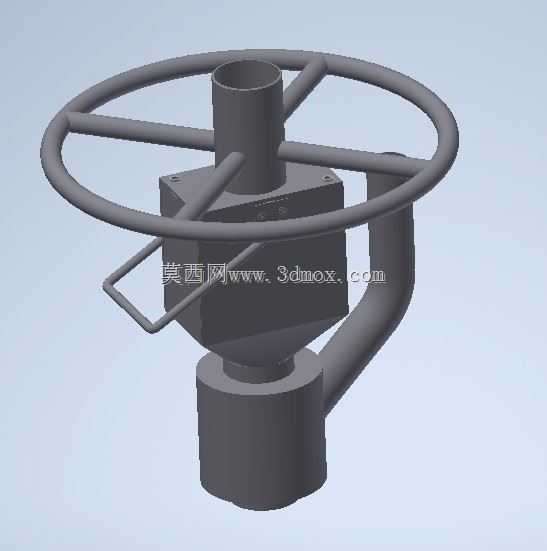

　　从结构功能来看，顶部的环形手轮结构是操作端，做了三辐条的支撑设计，环形外圈的直径刚好适配成年人手掌抓握的尺寸，操作时不用额外搭配扳手，徒手就能转动完成接头的锁紧或者解锁，手轮中心的竖直通孔是主充气通路，和下方的阀体主腔直接连通，充气时高压气体从中心通路进入，直接通向下方连接的待充气容器腔室，通路内壁做了等径过渡设计，没有突然的截面收缩，能减少充气过程中的气流阻力，降低充气时的气流啸叫。旁侧引出的弯管结构是排气通路，和阀体内部的排气腔连通，当需要排出容器内的余压时，转动手轮带动内部阀芯动作，就能切断充气通路，同时打开排气通路，让容器内的残留气体从旁侧弯管排出，不用拆卸接头就能完成泄压操作，避免带压拆卸接头导致的接头弹出、气体喷溅的安全隐患。

　　设计过程中，阀体主体采用方块式的结构布局，一方面是方便加工时的装夹，铣削成型时可以直接用平口钳夹持方块基准面，保证各个通路的同轴度，另一方面方块结构的平面可以直接加工密封槽，安装密封圈的时候有足够的平面支撑，不会出现密封圈压偏的问题。下方的圆柱连接段是和待充气设备对接的接口，外径尺寸做了标准的密封面公差，和设备接口配合时，端面密封或者径向密封都能适配，连接段的长度控制在合理范围，既保证插入对接时有足够的导向长度，不会出现对接偏斜，也不会因为长度过长导致安装后整体突出尺寸过大，挤占周边的安装空间。旁侧的排气弯管做了圆弧过渡，没有直角弯折，排气时气流顺着弯管导向排出，不会直接对着操作人员的方向，同时弯管的出口朝向斜下方，能避免排气时带出的冷凝水或者杂质飞溅到周边设备上。

　　安装边界方面，这款结构的最大外轮廓是顶部的环形手轮，安装时需要在手轮周边预留至少一个手掌宽度的操作空间，保证转动手轮时不会和周边的机架、管路发生干涉；下方对接接口的同轴度要求控制在合理公差范围内，安装时要保证接头和设备接口的轴线重合，避免偏斜安装导致密封圈受力不均出现泄漏；排气弯管的出口位置不要正对电气元件、精密仪表，防止排气时的气流带尘损坏元器件。实际使用中，这种集成式的充排气接头比分离式的三通加阀门的组合结构占用空间更小，重量也更轻，在移动充气设备、小型试验压力容器、气动工装的气路接口上使用，能简化管路布局，减少装配工作量，同时因为减少了接头数量，日常维护时只需要检查这一个接头的密封情况就行，不用排查多个接头的泄漏点，降低后期维护的工作量。

　　结构细节上，手轮的辐条做了等角度分布，三根辐条分别对应阀体的三个安装基准方向，转动时受力均匀，不会出现偏卡的情况；阀体和手轮的连接部位做了限位结构，转动到充气位和排气位时都有明显的到位手感，操作人员不用看标识就能判断当前的工作状态，避免误操作；内部的阀芯采用锥面密封结构，密封比压足够，高压充气时不会出现内漏，排气时阀芯开启的行程经过优化，既保证排气速度足够快，又不会因为开度过大导致排气速度过快引发气流冲击。
