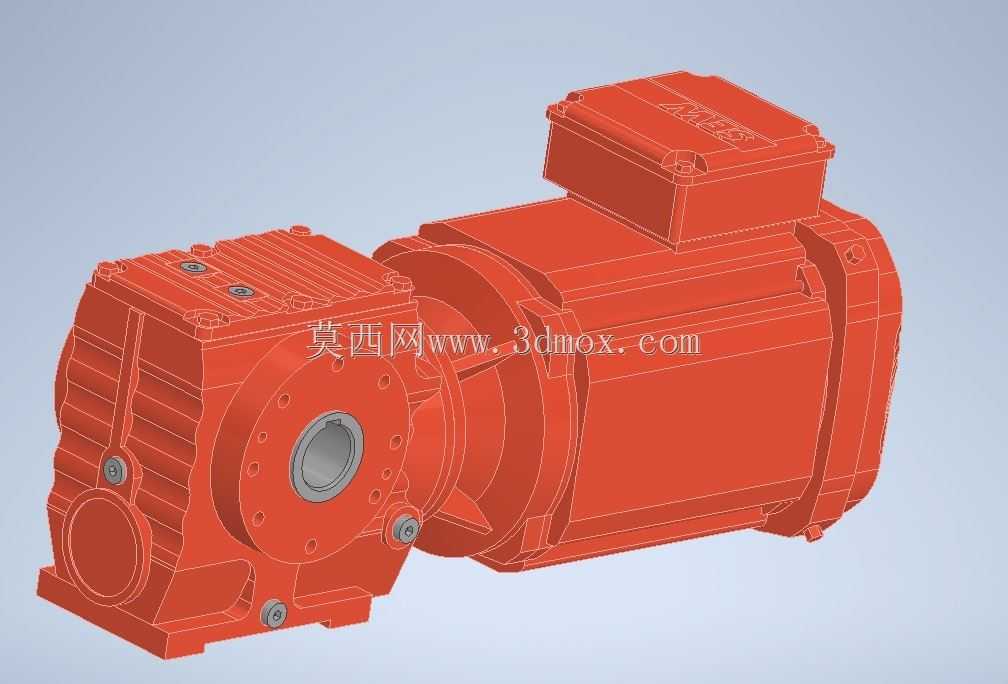

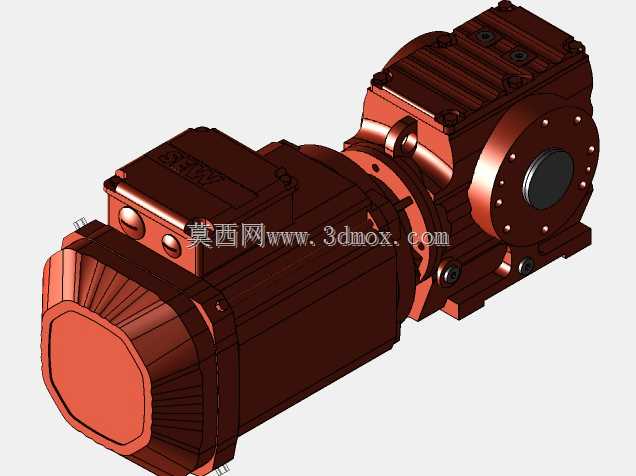

SA系列斜齿轮蜗轮蜗杆减速电机结构

　　在自动化生产线、输送设备、食品包装机械、轻工纺织设备这类需要低转速大扭矩输出的工况场景里，这类斜齿轮-蜗轮蜗杆组合的减速传动单元一直是选型清单里的高频选项。和单纯的齿轮减速结构比，它在单级传动就能拿到更大的速比覆盖范围，同时自带反向自锁的特性，在一些需要防止负载倒拖的垂直输送、倾角输送工位上，能省掉额外的制动附件配置，简化整套传动链的结构布局。从结构设计逻辑来看，这个传动单元把斜齿轮减速级和蜗轮蜗杆减速级做了集成式的箱体设计，输入端直接和标准三相异步电机的法兰做对接，不用额外做联轴器的适配安装，能大幅减少现场安装时的对中工作量，也能避免因为对中偏差带来的轴承额外载荷、密封件过早磨损这类常见的现场故障。

　　输入端的斜齿轮级采用硬齿面磨齿工艺，齿向做了修形处理，能在高速输入阶段把传动效率拉到较高水平，同时降低齿轮啮合的噪音水平，适配车间内对设备噪音有明确要求的生产场景；后级的蜗轮蜗杆副采用锡青铜蜗轮配淬火磨削蜗杆的组合，在保证大减速比输出能力的同时，能让整套传动的运行平稳性更好，抗冲击载荷的能力更强，面对输送线上偶尔出现的负载波动、卡滞瞬时冲击，不会轻易出现断齿、齿面胶合这类失效问题。从安装边界来看，法兰输出端的止口、安装孔位完全遵循通用行业安装尺寸标准，不管是替换现有产线上的老旧同型号减速单元，还是给新设计的设备做配套，都不用额外改动机架的安装孔位，输出轴的孔型采用标准空心轴带键槽的结构，能直接和设备的主动轴做套接安装，

　　也可以根据安装需求选配扭力臂附件，做轴装式的固定，适配卧式、立式、倾角安装等多种现场布置需求。箱体采用整体式铸铁铸造结构，筋板的布置顺着轴承座的受力方向做延伸，既能够保证箱体在满负载输出时的刚性，避免箱体变形带来的齿轮啮合错位，也能优化箱体的散热面积，让设备在连续长期运行时，箱体内的润滑油温度能控制在合理区间，延长密封件和轴承的使用寿命。接线盒的位置设置在电机机壳的顶部，不管电机做哪个角度的安装旋转，接线盒都能调整到方便线缆接入的朝向，现场布线的时候不用额外做线缆的弯折防护，接线盒的密封等级满足常规工业车间的防尘防溅水要求，适配多数普通工业生产环境的使用需求。在做三维建模的时候，整个结构的配合间隙都按照实际加工的公差要求做了预留，

　　齿轮副的啮合侧隙、轴承的安装游隙、密封件的压缩量都和实际生产的设计参数保持一致，不管是用来做设备整体的装配干涉检查，还是做传动方案的运动仿真验证，都能直接复用模型里的安装尺寸、接口参数，不用再反复核对二维图纸的尺寸链。输出端的法兰端面和轴孔的同轴度、输入端电机和减速箱的对接止口同轴度，都按照实际装配的形位公差要求做了建模约束，在做整机虚拟装配的时候，能直接模拟真实的装配顺序，检查各个部件在装配过程中是否会出现干涉，提前发现结构设计里的装配工艺问题，减少后续实物试装时的整改工作量。和分体式的减速箱加电机的组合比，这种集成式的设计整体长度更短，在设备布局空间比较紧张的工位上，能节省更多的安装空间，让整套设备的结构更紧凑，同时因为减少了中间的连接环节，传动链的整体转动惯量更小，在需要频繁启停的工况下，电机的启动负载更低，动态响应的表现也更好。日常维护的角度来看，箱体上的油位观察孔、注油孔、放油孔的位置都做了合理布置，不管是卧式安装还是立式安装，都能方便地观察润滑油位，更换润滑油的时候也不用拆解设备，日常的维护工作量很小，适合长期连续运行的工业生产场景。
