蜗轮蜗杆减速直连式直线推进驱动装置

项目分类:减速机 发布时间:2023-07-26 ID:702407
  • 蜗轮蜗杆减速直连式直线推进驱动装置
  • 蜗轮蜗杆减速直连式直线推进驱动装置

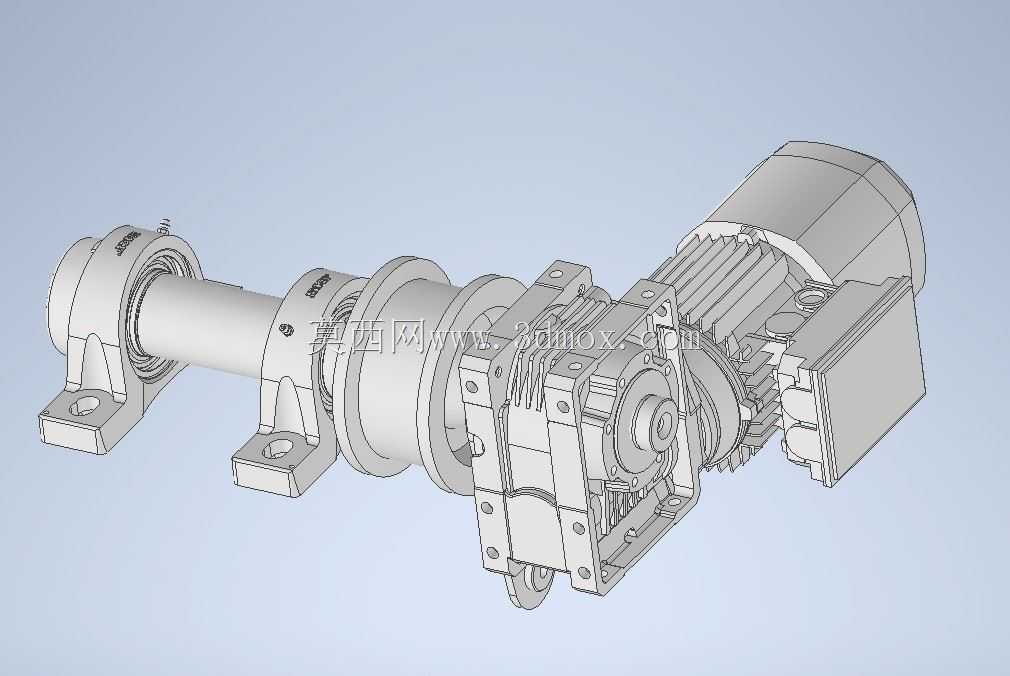

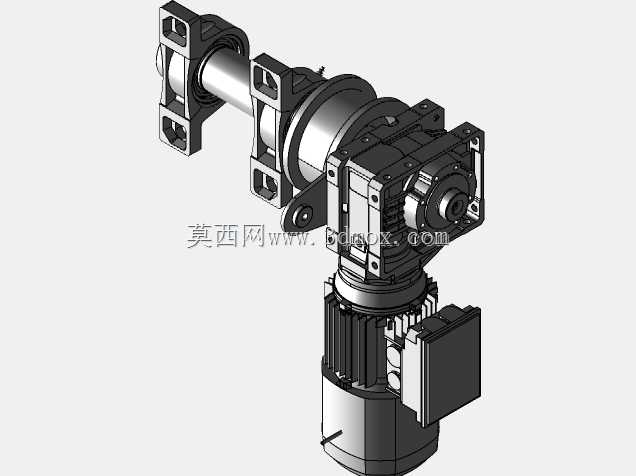

  这套驱动装置的核心逻辑是把电机的高转速低扭矩输出,通过蜗轮蜗杆减速副转换为低转速大扭矩的旋转动力,再通过输出端的螺旋传动结构将旋转运动转化为直线方向的推力输出,整套轴系采用两端带座轴承做径向支撑,能有效抵消长轴传动过程中产生的径向挠度,避免轴端跳动带来的传动卡滞问题。从实际应用场景来看,这类推进结构常被用在自动化生产线的工件推送工位、小型物料的定距顶出机构、仓储设备的货位推拉单元,以及部分小型专用设备的直线进给部位,相比气缸、液压缸类的直线驱动部件,这套纯机械传动的结构不需要配套气源、液压站等辅助动力源,只需要接入电力即可运行,在没有流体动力配套的车间场景下适配性更强,同时传动过程的位置可控性更好,配合电机的变频控制可以实现不同速度下的平稳推力输出,不会出现气动元件常见的爬行、冲击问题。

  在结构设计思路上,这套装置把减速单元和动力电机做了直连式集成,电机输出轴直接对接蜗杆输入端,省去了额外的联轴器连接结构,既压缩了整套装置的轴向安装尺寸,也减少了中间传动环节带来的功率损耗,蜗轮部分和输出主轴采用键连接传递扭矩,主轴上加工有梯形传动螺纹,和配套的螺母座配合即可实现直线动作,两端的立式带座轴承采用螺栓固定在安装基座上,轴承座的安装孔做了长圆孔设计,安装时可以微调轴系的同轴度,补偿加工和装配过程中产生的位置误差。安装边界方面,整套装置的核心安装基准是两个轴承座的底面以及减速箱体的安装法兰面,设计安装基座时需要保证三个安装面的平面度公差在0.1mm以内,避免装配后轴系产生附加内应力,加速轴承和蜗轮蜗杆副的磨损;轴向尺寸上需要预留出输出轴伸出的最大行程空间,同时要在电机尾部预留接线和散热的空间,不能紧贴其他设备部件安装,避免影响电机的散热效率。

  功能特性层面,蜗轮蜗杆副本身具备反向自锁特性,也就是说只有蜗杆可以驱动蜗轮转动,蜗轮无法反向驱动蜗杆,这一特性让这套推进装置在停止供电后,输出轴不会因为负载的反向作用力出现回缩移位,不需要额外加装制动装置就能实现位置保持,在垂直方向做顶推动作的场景下,这个特性能有效避免负载下坠的安全风险。轴系设计上,主轴采用调质处理的45号钢材质,螺纹部分做了表面淬火处理,提高螺纹接触面的耐磨性能,轴承选用深沟球轴承,既能承受径向载荷,也能承受传动过程中产生的少量轴向力,适配直线推进时的受力特点。日常维护层面,减速箱体内部预留了润滑脂加注空间,装配时需要在蜗轮蜗杆啮合部位填充足够的锂基润滑脂,降低啮合面的磨损,两端轴承座也需要定期补充润滑脂,保证轴承运转顺畅。在做三维建模的时候,这套结构的建模难点在于蜗轮蜗杆的参数化啮合,需要严格按照模数、头数、传动比计算齿形参数,保证装配后齿面的啮合间隙在合理范围内,间隙过大会导致传动反向空程量大,影响推进位置精度,间隙过小则会导致传动阻力过大,运转时出现发热、卡顿问题;另外输出轴的螺纹部分和轴肩的位置公差需要严格标注,保证装配后蜗轮、轴承的轴向定位准确,不会出现轴系窜动的问题。
