工业分流式多支路提取管线结构设计

　　这套多支路分流提取管线，主要应用在粉体输送、工况尾气收集、工艺介质分流提取类的工业场景中，常见于精细化工投料段、粮食加工风送系统、车间焊烟集中收集、实验室通风排气这类需要单路进气多路分流提取的工位。实际生产中，这类管线承担的核心作用是将主路输送的流体介质，按照不同工位的提取需求，通过分支管路精准分配到对应收集或处理终端，避免单路直连带来的流量分配不均、管路弯折阻力过大的问题。

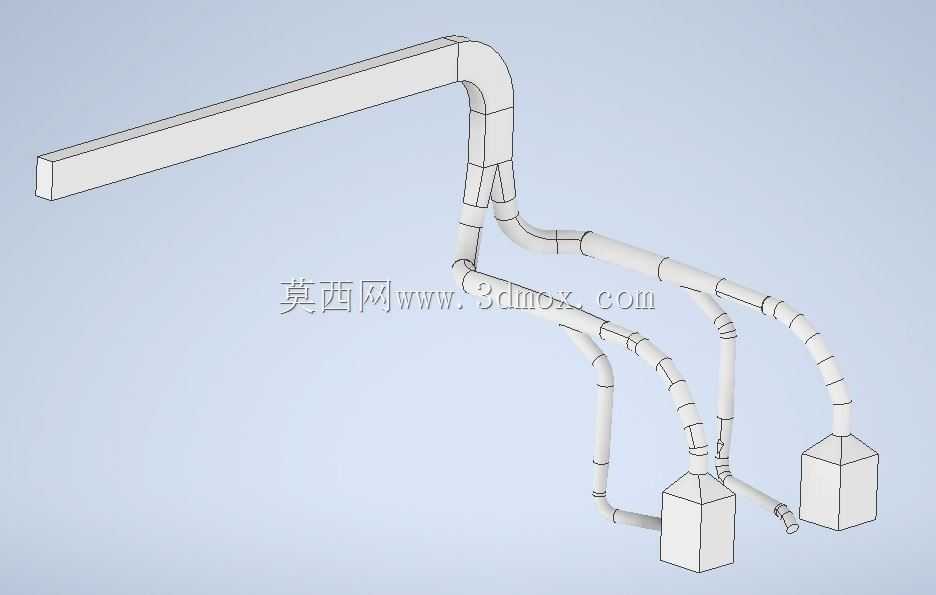

　　从结构设计逻辑来看，主路采用大截面矩形管段作为输入段，相比同截面积的圆管，矩形管在贴墙或贴设备顶面安装时能更好贴合安装基面，减少悬空支撑的用量，长距离平直段的抗形变能力也更优，适合作为主输送段承载大流量介质。主路末端采用90°大曲率弯折转向，弯折处做了内圆弧过渡处理，没有采用直角拼接结构，目的是降低介质流经弯折处的局部阻力，减少粉体介质输送时的堵料风险，也能降低含尘气流经过时的管壁磨损速率。

　　分支管路的布局采用逐级分流的设计思路，从主弯折段开始依次引出不同通径的支路，靠近主路弯折处的支路通径更大，用于承担大流量提取需求，越往末端延伸的支路通径逐步缩小，匹配小流量工位的提取要求，这种变径分流的设计能保证各支路的流量分配符合实际工况需求，避免出现近端支路流量过大、远端支路吸力不足的问题。所有支路的弯折处同样采用圆弧过渡结构，每段支路的末端都预留了标准对接接口，可直接对接收集容器或处理设备的进气口，接口处做了平直段设计，方便后期加装法兰或快装接头，不需要现场二次切割修改管路。

　　安装边界方面，主路平直段的长度可根据现场安装空间做等比例缩放，原始设计中主路中心距安装基面的预留距离为150mm，足够安装常规的管夹支撑件，各支路的延伸方向均避开了主路的安装支撑点位，不会出现支撑件与支路干涉的情况。所有支路的末端接口中心距主路安装基面的高度差控制在300mm以内，不需要额外加装延长管即可对接常规高度的收集终端，整体布局的横向占用宽度控制在1200mm范围内，适合在设备侧边、车间立柱旁这类狭窄空间内安装，不需要占用过多的生产操作空间。

　　实际建模过程中，管路的壁厚按照常规工业通风、粉体输送的通用标准设置，主路壁厚大于支路壁厚，在保证整体结构强度的前提下尽可能降低整体重量，减少安装支撑的负载。管路的所有拼接位置都做了对齐止口设计，现场组装时可直接插接定位，不需要反复调整对齐度，能有效缩短现场安装的周期。针对含尘气流输送的场景，管路内壁做了平滑过渡处理，没有拼接台阶，避免粉尘在管路内部堆积残留，降低后期清理维护的难度。
