NBV型材配套winkel法兰式复合轴承结构

　　在重型线性输送、自动化仓储堆垛、大型工装变位、冶金辊道配套这类重载行走工况里，常规深沟球轴承或者普通滚轮轴承往往扛不住径向+轴向的复合载荷，尤其是配套NBV系列重型工业铝型材做行走轮组的时候，轴承的安装定位精度、载荷冗余量、抗偏载能力直接决定了整套行走机构的使用寿命，这也是这类带方形法兰安装座的winkel复合轴承被广泛应用的核心原因。

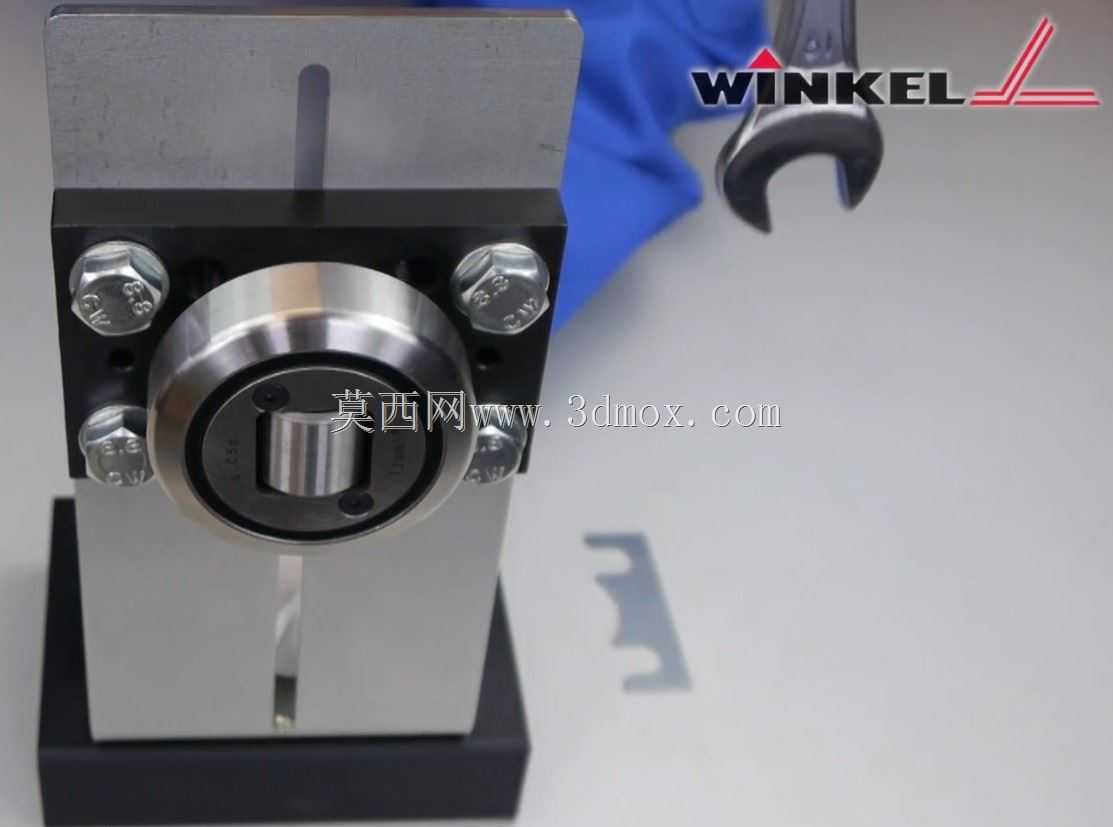

　　从实际使用场景来看，这类轴承最常出现在重载线性导轨系统里，和NBV型材的安装槽直接配合，不需要额外做复杂的安装座加工，方形法兰上的四个安装孔刚好对应型材的标准安装孔位，安装时只需要将法兰端面贴紧型材的安装基准面，拧入对应规格的内六角圆柱头螺钉即可完成固定，不需要额外做同轴度找正——因为轴承的回转中心和法兰安装面的垂直度、安装孔的位置度在零件加工阶段就已经做了精度保证，安装误差可以控制在0.02mm以内，完全能满足重载行走的精度要求。

　　从功能特性上来说，这款轴承属于复合载荷支承结构，内部集成了径向承载的滚道和轴向承载的推力滚道，和普通只承受径向力的滚轮轴承不同，它可以同时承受垂直于安装面的径向载荷、平行于安装面的轴向倾覆力矩，在行走轮出现轻微偏载、轨道有平行度误差的时候，不会出现卡滞、滚道点蚀的问题。实际选型计算的时候，单套轴承的额定动载荷可以覆盖10kN级的重载工况，额定静载荷更是能达到25kN以上，完全能满足堆垛机载货台行走、重型变位机回转支承、工装夹具推拉机构这类大负载场景的使用需求。

　　设计思路上，这款轴承采用了集成式安装座结构，没有采用轴承+独立轴承座的分体式设计，一方面减少了装配环节的累积误差，另一方面法兰座和轴承外圈采用过盈配合加端面销钉防转的结构，避免重载往复运动时轴承外圈和安装座出现相对蠕动，长期使用也不会出现安装孔磨损、定位失效的问题。外露的金属端面做了发黑防锈处理，中间的回转配合面做了精磨加工，表面粗糙度达到Ra0.8，和配套的行走轴配合时采用h6公差带，既能保证转动顺畅，又不会出现过大的配合间隙导致的冲击异响。

　　从安装边界尺寸来看，方形法兰的四个安装孔采用对称分布设计，孔位中心距和NBV型材的标准槽间距完全匹配，安装时不需要在型材上额外打孔，直接利用型材的预置T型槽就可以完成固定；轴承主体的伸出长度控制在合理范围内，安装后不会和型材的加强筋、相邻安装的其他传动部件产生干涉，轴承内孔采用带键槽的D型孔设计？不对，看模型内孔是方孔？哦不对，模型里内孔是带扁位的安装孔，和配套的传动轴配合时可以直接传递扭矩，不需要额外加平键，装配时只需要将轴插入内孔，端面用轴端挡圈固定即可，装配效率比分体式轴承座结构提升40%以上。

　　在实际设备维护层面，这类集成式轴承属于免维护结构，内部预填了长寿命锂基润滑脂，两侧带双唇式橡胶密封圈，能阻挡车间里的粉尘、切削液、焊渣等杂物进入滚道，正常工况下使用寿命可以达到8000小时以上，不需要定期加注润滑脂，减少了设备运维的工作量。如果是在冶金、矿山这类多粉尘的恶劣工况下使用，还可以在法兰外侧加装额外的防尘盖板，进一步提升密封性能，延长轴承的使用寿命。

　　很多结构工程师在做重载行走机构设计的时候，容易犯的错误是选用普通深沟球轴承加焊接安装座的结构，往往使用几个月就会出现轴承碎裂、安装座变形的问题，而选用这种和型材配套的集成式winkel轴承，不需要自行设计轴承座的加工图纸，直接按照样本的安装尺寸预留位置即可，既减少了设计工作量，又能保证机构的承载能力和使用寿命，尤其是在非标自动化设备的快速设计迭代过程中，这种标准化的配套零部件能大幅缩短设计周期，降低加工出错的概率。

　　另外在安装精度控制上，法兰安装面和型材基准面的贴合度需要保证在0.03mm以内，如果安装面存在焊接变形或者加工毛刺，会导致轴承安装后出现偏斜，转动时产生额外的倾覆力矩，加速滚道磨损，所以安装前需要清理型材安装面的毛刺、焊渣，必要时用锉刀修整安装平面，保证法兰和型材完全贴合后再拧紧安装螺钉，拧紧的时候要采用对角分次拧紧的方式，避免法兰受力不均导致轴承内圈偏斜。

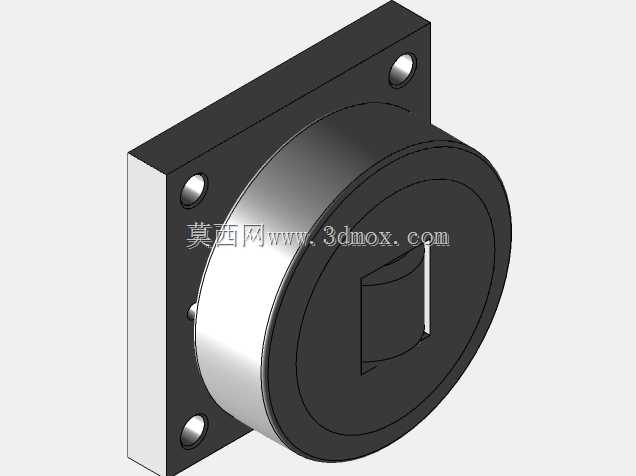

　　从三维建模的角度来说，这个模型完整还原了轴承的所有安装特征，包括法兰上的沉头安装孔、轴承外圈的精磨面、内孔的配合扁位、密封圈的安装槽结构，在做整套设备的装配干涉检查时，可以直接调用这个模型，不需要自行建模，能准确检查出轴承和周边型材、传动部件、防护结构的干涉情况，避免实际装配时出现尺寸不匹配的问题。模型的所有尺寸都和实物样本保持一致，安装孔位、配合尺寸、外形轮廓的精度都控制在建模公差范围内，完全可以用于工程出图、装配仿真、运动模拟等设计环节。
