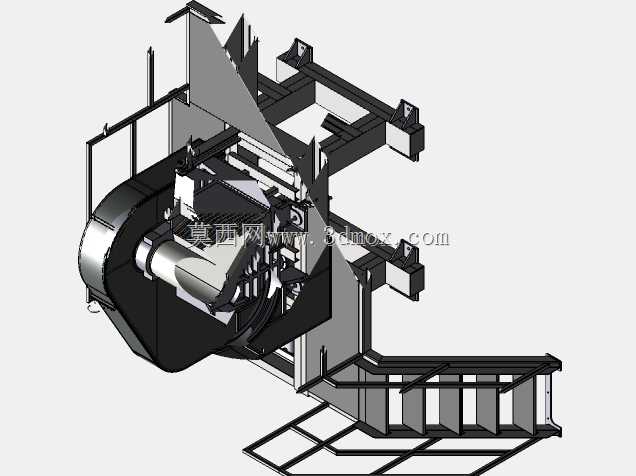

框架式双工位气动夹紧定位工装结构

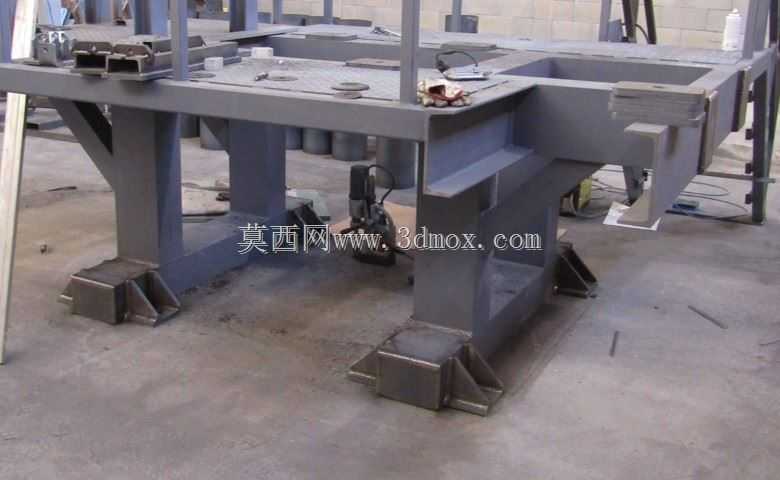

　　这套工装结构主要面向多工序同步加工的产线工位设计，常见于汽车零部件、型材类工件的铣削、钻孔、装配工序中，用来解决长条形、框架类工件装夹定位精度差、重复装夹效率低的现场问题。从结构布局来看，整体采用方管焊接成型的框架作为承载基体，框架的型材选型充分考虑了装夹时的受力变形量，横向与纵向支撑梁的排布避开了刀具加工路径，同时在气缸安装位置额外加设了加强筋板，避免气动元件动作时的反作用力造成安装面形变，影响装夹同轴度。

　　两套对称布置的气动执行组件分别对应两个独立工位，每个工位的夹紧端都设计了浮动压头结构，压头与气缸推杆之间采用铰接连接，能够自适应工件表面的平面度误差，避免刚性压接造成的工件表面压伤或者装夹虚位。定位侧的固定挡块采用了可更换的硬质合金镶块设计，长期使用出现磨损后只需更换镶块即可恢复定位精度，不需要整体拆解工装基体，大幅降低产线维护的停机时间。

　　安装边界方面，整套工装的底部预留了标准T型槽安装孔位，孔距匹配常见的加工工作台T型槽间距，不需要额外制作过渡连接板即可直接固定在设备工作台上；整体高度控制在常规加工设备的主轴行程下限以上，工件装夹完成后，加工面到主轴端面的距离处于刀具最佳切削长度区间，不需要额外加长刀具即可完成全工序加工。气路走线全部隐藏在框架型材的内腔中，仅在气缸接口位置预留快插接头安装孔，外部没有裸露的气管，避免加工过程中切屑飞溅刮破气管造成气路故障，同时也减少了气路对加工空间的占用。

　　设计过程中重点校核了两个工位的位置度误差，两个工位的定位基准面共面度公差控制在0.02mm以内，能够满足同一加工程序在两个工位上的重复加工精度要求，操作人员可以在一个工位加工的同时完成另一个工位的工件上下料，将设备的待料等待时间压缩到最低。夹紧力的匹配上，选用的气缸缸径经过严格计算，在0.5MPa的常规工厂气源压力下，夹紧力既能够抵抗铣削加工时的切削冲击力，避免工件移位，又不会因为夹紧力过大造成薄壁类工件的装夹变形。每个夹紧工位都配套设置了到位检测传感器的安装位，用户可以根据自身产线的自动化需求加装传感器，实现装夹到位的信号联锁，避免未夹紧状态下设备启动造成的安全事故。

　　框架的边角位置都做了倒角处理，避免操作人员上下料时被尖锐边角划伤，工装的维护侧预留了足够的操作空间，日常检查气缸状态、清理切屑时不需要拆解周边的防护结构。定位基准面的设计遵循了基准统一原则，所有工位的定位都以框架底部的安装面作为统一基准，减少了基准转换带来的累积误差，不管是首次安装调试还是后期搬迁重装，都能快速恢复定位精度，不需要长时间的打表校准。
