电池性能检测装夹固定工装结构

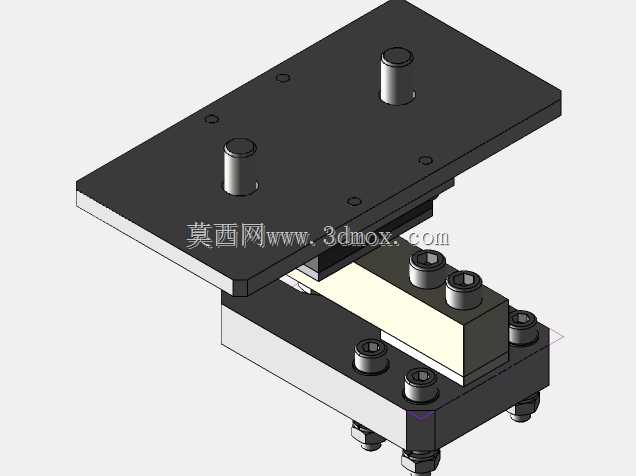

　　在动力电池、消费类小电池的出厂性能检测环节，待测电池的装夹定位精度直接决定内阻、电压、循环充放电等测试数据的可靠性，这套装夹结构正是为解决软包、方形小规格电池检测时的定位偏移、接触不良问题设计的专用定位组件。整套结构采用上下分层的板式承载设计，下层为固定基座，通过底部伸出的螺栓结构可直接固定在检测流水线的工位台面上，基座上预留的四个内六角螺栓安装位可适配不同间距的台面安装孔，安装时无需额外加工转接板，能直接兼容现有多数电池检测线的工位安装接口。中间的定位块是整套结构的核心定位部件，采用绝缘材质加工，避免测试过程中出现电流旁路影响检测精度，定位块上开设的仿形槽刚好匹配待测电池的外形轮廓，电池放入后不会出现横向窜动，

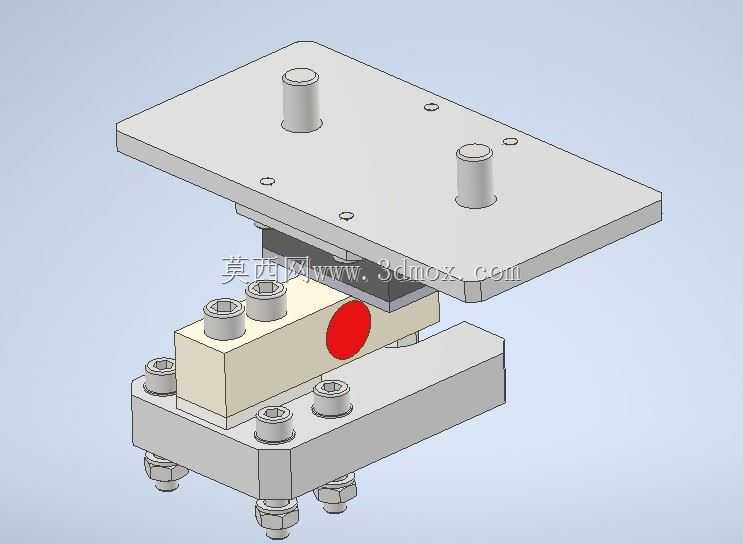

　　定位块侧面的红色标记点为探针接触对位标识，测试探针可直接对准该位置与电池极耳接触，省去每次装夹后的对位调整步骤。上层压板通过两根导向柱实现上下开合动作，导向柱与基座上的导向孔采用小间隙配合，开合过程无卡滞，压板下压后可将电池完全压紧在定位槽内，避免测试过程中电池受探针接触力产生位移，压板上预留的多个小孔可根据不同电池的极耳位置调整避让空间，适配不同规格电池的测试需求。整套结构的所有金属连接件均采用标准内六角圆柱头螺钉，拆装维护时无需特殊工具，日常更换不同规格电池的定位块时，仅需拆卸定位块与基座连接的两颗螺钉即可完成更换，换型时间可控制在两分钟以内，适配多品种小批量的电池检测场景。从安装边界来看，

　　整套结构的横向占用空间小于常规A4纸张尺寸，不会占用检测工位过多的台面空间，下层基座的安装螺栓伸出长度可根据台面厚度调整，适配10mm到30mm厚度的各类工作台面板。设计过程中特意将导向柱的行程设置为20mm，既满足不同厚度电池的装夹空间需求，又避免压板开合行程过大导致操作效率降低，压板与定位块的接触平面做了平面度处理，压紧后电池受力均匀，不会出现局部压损电池外壳的情况。在实际产线应用中，这套结构可直接搭配电阻测试仪、充放电测试仪使用，无需额外改造检测设备的原有电路结构，探针的走线可从基座侧面的预留空隙引出，不会与活动部件产生干涉。针对检测过程中可能出现的电池漏液情况，定位块采用耐电解液腐蚀的绝缘材质，基座表面做了阳极氧化处理，

　　漏液后仅需擦拭即可继续使用，不会出现结构锈蚀导致的开合卡滞问题。整套结构没有复杂的传动部件，日常维护仅需定期在导向柱表面涂抹少量润滑脂即可，无易损易耗件，长期使用的维护成本极低。在结构强度校核阶段，针对压板下压的受力情况做了仿真验证，基座与压板的板材厚度选择充分考虑了反复压紧的疲劳强度，连续万次开合后不会出现板材变形，保证长期使用的定位精度一致性。
