SKF带滑块座外球面球轴承结构

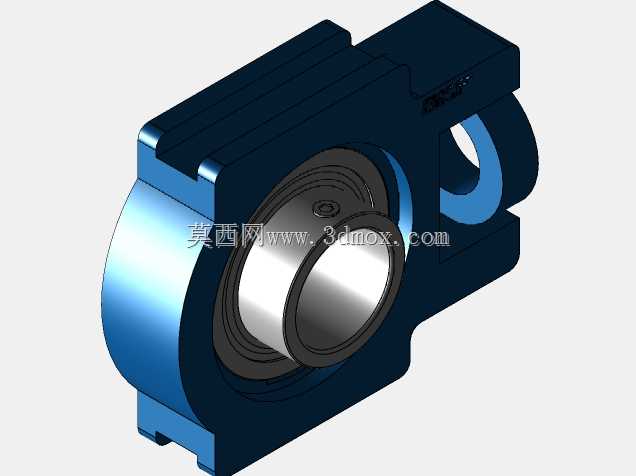

　　这款带滑块式座的外球面球轴承单元，是工业传动系统里常用的张紧型支承部件，日常在皮带输送机、斗式提升机、纺织机械、食品加工输送线这类需要调整轴系中心距的场景里出镜率极高。和固定式轴承座不同，滑块式的座体自带平行导向槽结构，安装后可以沿着机架的导轨方向滑动调整位置，刚好适配传动带张紧度调节、长轴系安装误差补偿的需求，不用额外加工复杂的调整结构，就能快速实现轴系位置的微调，大幅降低现场安装调试的工作量。

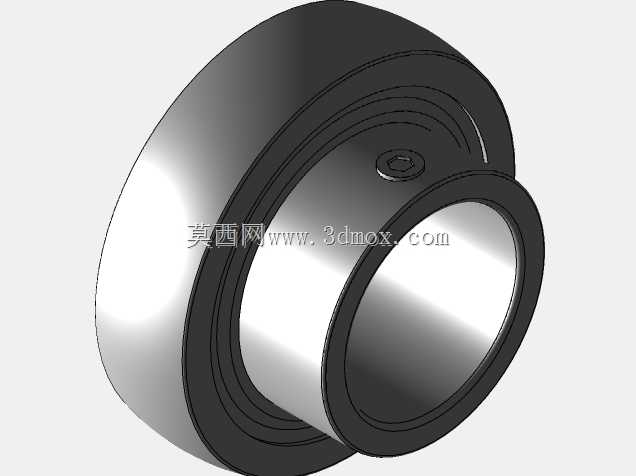

　　轴承本体采用插入式深沟球结构，内圈比普通深沟球轴承更长，配合侧面的紧定螺钉锁紧结构，能直接把内圈固定在光轴上，不需要额外加工轴肩、锁紧螺母这类定位结构，对安装轴的加工精度要求更低，适配普通冷拔光轴的安装场景，很适合中小功率传动的悬臂支承、中间支承位置。座体采用铸铁材质一体铸造成型，导向槽两侧做了加厚的加强筋结构，能承受径向载荷为主的支承力，同时兼顾一定的不对中补偿能力——轴承外圈和座体的配合面采用球面配合设计，允许轴有小角度的偏斜，能抵消机架焊接变形、轴加工弯曲带来的安装误差，避免轴承出现卡滞、早期磨损的问题。

　　从安装边界来看，这款轴承单元的座体两侧导向槽为通槽设计，安装时可以通过T型螺栓或者方头螺栓直接固定在机架的槽钢导轨或者焊接滑轨上，调整位置时只需要松开两侧的固定螺栓，拧动张紧螺杆就能带动整个轴承单元沿导向方向移动，调整到合适张紧位置后再锁紧紧固件即可，维护调整十分便捷。轴承自带的接触式密封结构，能阻挡输送场景里的粉尘、碎屑、水汽进入轴承内部，配合预填的润滑脂，能在常规工矿下实现长时间免维护运行，减少设备停机维护的频次。

　　设计这类轴承单元的时候，首先要保证座体导向面的平行度公差，否则调整过程中会出现卡滞，无法顺畅滑动；其次内圈紧定螺钉的锁紧位置要做对称布置，避免锁紧后轴出现偏心，导致运转过程中产生振动；另外球面配合面的粗糙度要控制在合理范围，既要保证调心时的转动灵活性，又不能间隙过大导致支承刚度不足。在实际选型应用中，要注意这类滑块座轴承主要承受径向载荷，不适合承受较大的轴向载荷，安装时要保证两侧导轨的平行度，调整张紧量的时候两侧要同步调整，避免轴出现偏斜，导致密封件偏磨、轴承载荷分布不均。在输送设备的张紧端使用时，要预留足够的调整行程，保证传动带磨损后依然有足够的张紧调整空间，同时座体的滑动面要定期清理积尘、涂抹少量润滑脂，避免锈蚀或者异物卡滞导致调整失效。
