海文SFA17法兰式轴承支撑单元结构

　　在各类精密传动系统的布局设计中，支撑单元的选型与安装直接决定了整套传动链路的运行精度与服役寿命，这款SFA17型法兰式轴承支撑单元，正是面向中低负载、高精度安装需求的传动场景开发的标准支承部件，常见于滚珠丝杆传动副的固定端支承、小型精密主轴的径向与轴向复合支承、直线运动模组的端部回转支撑等工况，在半导体输送设备、小型数控机床进给轴、桌面级自动化装配工作站、精密检测设备的位移机构中都有广泛应用。从结构设计逻辑来看，这款支撑单元采用一体化铸造成型的座体结构，底部设置带安装沉孔的水平安装基面，侧部集成圆形法兰定位面，既可以通过底部螺栓实现卧式水平安装，也能依托侧方法兰完成垂直或倾斜方向的法兰式固定，两种安装接口的集成设计，

　　大幅提升了部件在不同设备布局中的适配性，无需针对安装方向额外设计转接件，能有效压缩设备的整体结构尺寸。座体内部集成了成组配置的角接触轴承组，通过端盖与内圈锁紧结构实现轴承预紧力的精准调节，可同时承受径向载荷与双向轴向载荷，避免传动过程中轴系出现窜动，保障回转部件的运行同轴度；座体上预留的轴承安装孔与定位止口采用同轴度公差管控，安装基面与轴承孔的平行度、法兰端面与轴承轴线的垂直度都按照精密传动部件的公差要求设计，能有效降低安装过程中的找正难度，即使是经验不算特别丰富的装配人员，只要按照安装基面贴合、螺栓按对角线顺序锁紧的规范操作，就能达到设计要求的支承精度。从安装边界尺寸来看，这款支撑单元的底部安装孔采用对称布局，

　　孔位间距适配常见的17规格丝杆支承安装尺寸，法兰端的安装螺纹孔沿圆周均匀分布，可匹配不同角度的安装固定需求；座体的整体轮廓做了倒角与去应力处理，既避免安装过程中锐边划伤操作人员，也能消除铸造与机加工过程中产生的内应力，防止长期使用过程中出现座体变形导致的精度衰减。在实际设备设计选型过程中，选用这款支撑单元时需要注意，要匹配对应轴径的传动部件，轴端的锁紧螺母安装位需要预留足够的操作空间，座体周边要预留轴承润滑维护的操作间隙，若应用在有切削液、粉尘的加工场景中，还可以在座体的密封槽位置加装额外的密封圈，提升支承单元的防护等级，延长轴承的维护周期。不同于分体式的轴承座需要自行选配轴承、端盖、密封件等零散部件，

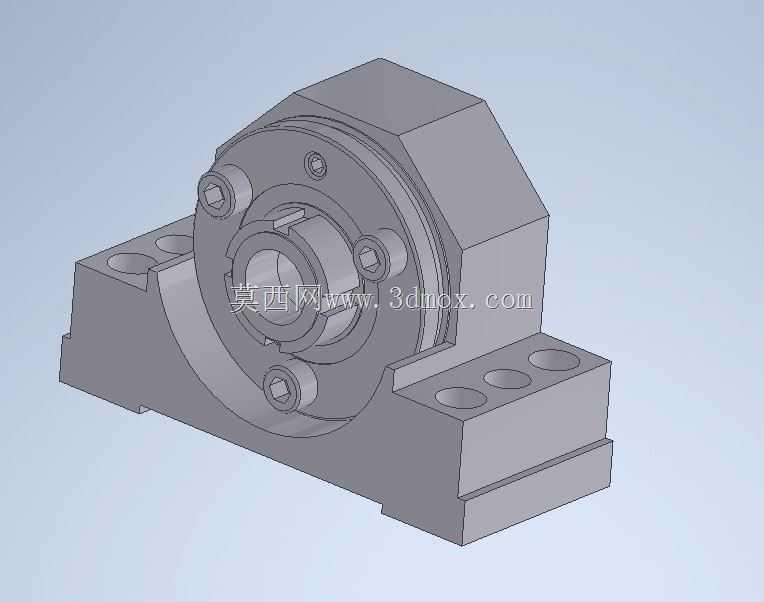

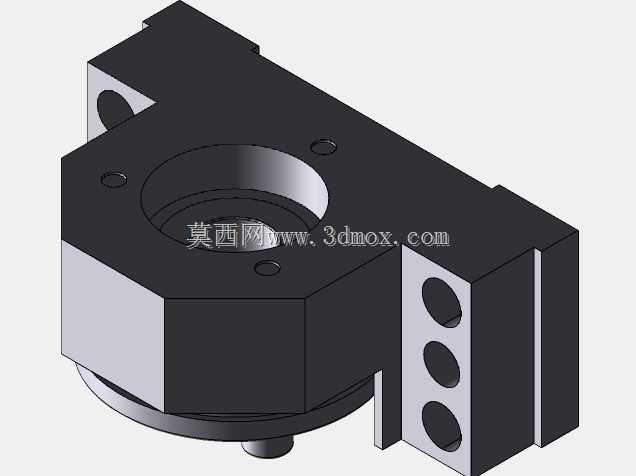

　　这款集成式支撑单元在出厂前已经完成了轴承的预紧与座体的精度校验，设计人员在三维建模过程中直接调用该模型，就能快速完成轴系支撑部分的布局，无需逐个绘制零散的标准件，能大幅缩短结构设计的周期，同时也能避免因自行选配轴承参数不匹配、预紧力设置不合理导致的轴系运行故障。在建模细节上，该模型完整还原了座体的安装沉孔、法兰定位止口、轴承内圈的锁紧结构、端盖的固定螺栓位等所有装配特征，在做设备的干涉检查时，可以直接通过模型校验安装螺栓的操作空间、轴系的伸缩行程是否会与座体产生碰撞，也能依托模型的安装面特征快速完成配套安装板的孔位设计，减少后期工程图输出时的尺寸标注错误。实际应用中，这类集成式支承单元相比自制的焊接式轴承座，拥有更稳定的精度保持性，批量设备装配时的一致性更好，也能降低装配环节的调校工时，在中小负载的精密传动场景中，是性价比与可靠性都比较均衡的支承解决方案。
