液压系统回流分支过滤装置壳体结构

　　在各类固定式液压站、行走机械液压回路、大型锻压设备润滑系统、工程机械液压动力单元的回油管路布局中，这类回流分支滤清器壳体承担着回油末端杂质拦截的核心承载功能，区别于压力管路过滤器的高压耐受设计，回油侧的壳体结构不需要承受动辄数十兆帕的工作压力，但需要兼顾通流效率、滤芯安装便捷性、管路对接适配性以及长期带油工作的密封可靠性。从实际工程应用场景来看，这类壳体通常安装在液压油箱的顶部安装面板上，部分小通径规格也可直接通过侧置接口串接在回油主管路的分支管路上，当液压系统完成做功的低压油液流回油箱前，会先经过壳体内置的折叠式过滤滤芯，将液压元件磨损产生的金属碎屑、密封件老化脱落的橡胶颗粒、油液氧化生成的胶状杂质全部拦截在滤芯外侧，避免杂质随油液再次进入液压泵的吸油侧，造成泵体配流盘磨损、阀组卡滞、油缸密封件划伤等常见液压故障。

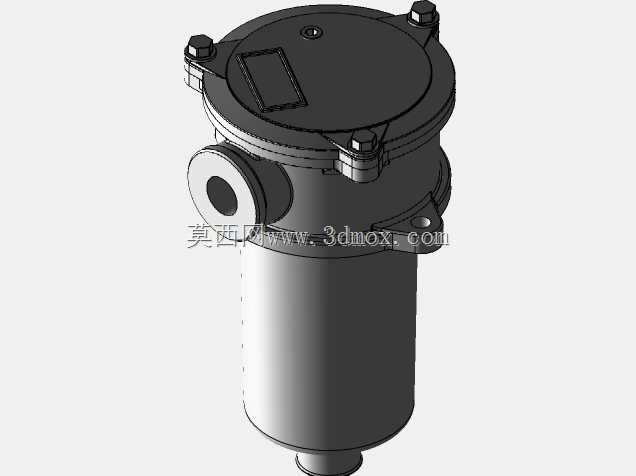

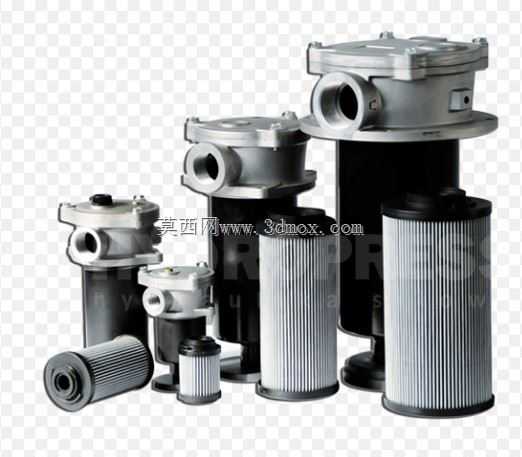

　　从结构设计思路来看，该系列壳体采用了上盖快拆式的结构逻辑，顶部的圆形端盖通过周向均匀布置的螺栓与下部筒体连接，端盖与筒体的结合面加工有密封槽，配套耐油橡胶密封圈实现静密封，日常更换滤芯时只需要拆卸端盖螺栓即可直接取出内置滤芯，不需要拆解整个壳体与管路的连接接口，大幅降低现场维护的工作量。壳体侧置的管路接口采用标准法兰连接结构，接口的通径尺寸覆盖了从小流量辅助回路到大流量主回油回路的常用规格，不同通径的壳体在筒体直径、滤芯容纳腔深度上做了梯度化设计，小通径规格的筒体长度更短，适配安装空间局促的小型液压站，大通径规格的筒体更长，可容纳更大过滤面积的长滤芯，满足大流量系统的通流需求，避免回油背压过高造成系统功率损耗。

　　在安装边界的尺寸设计上，壳体底部设计有与油箱面板贴合的安装法兰边，法兰边上的安装孔位按照统一的孔距标准加工，现场安装时只需要在油箱顶板上按照对应尺寸开出安装孔与螺栓过孔，即可将壳体下部的滤芯腔直接伸入油箱内部，减少壳体在油箱外部的占用空间，同时过滤后的清洁油液可以直接从壳体底部的出油口流入油箱，不需要额外配置出油管路，简化管路布局。侧置的进油接口的中心高度与筒体直径做了匹配设计，保证对接回油管路时不会与油箱顶部的其他阀组、空气滤清器、液位计等部件产生安装干涉，接口的法兰端面加工有粗糙度要求较高的密封面，可适配O型圈密封或者平垫密封两种形式，满足不同压力等级回油管路的密封要求。

　　从功能特性的细节设计来看，壳体的上盖位置预留了可选装压差发讯器的安装接口，当滤芯堵塞造成壳体进出油侧的压差达到设定阈值时，发讯器可以触发电信号或者机械指示，提醒运维人员及时更换滤芯，避免滤芯击穿造成杂质泄漏进入油箱。部分规格的壳体在端盖上还设计了旁通阀的安装腔，当滤芯堵塞未及时更换时，旁通阀会在压差作用下自动开启，让油液不经过滤芯直接流回油箱，避免回油阻力过大造成系统背压升高，引发管路密封件渗漏、液压泵吸空等次生故障。壳体的内壁做了光滑的喷塑处理，避免长期接触油液出现锈蚀脱落，造成二次污染，筒体与底部法兰的连接采用满焊工艺，焊缝经过渗漏测试，保证长期带油工作不会出现渗漏问题。

　　在实际选型适配过程中，结构设计人员需要根据系统的回油总流量选择对应通径的壳体规格，保证额定通流状态下的压力损失在允许范围内，同时要核算安装位置的油箱顶板厚度、顶部预留的维护操作空间，确保更换滤芯时端盖有足够的拆卸操作距离，侧置接口的朝向可以根据现场管路走向做周向调整，安装时只需要松开端盖螺栓即可转动筒体调整接口方向，调整到位后再对称拧紧螺栓即可，不需要额外加工定制特殊角度的接头。针对不同黏度等级的液压油，壳体的通流能力会随油液黏度变化做相应修正，在低温环境下工作的液压系统，选型时需要适当放大壳体的通径规格，避免低温下油液黏度升高造成回油背压过大。
