液压动力单元配套过滤装置结构设计

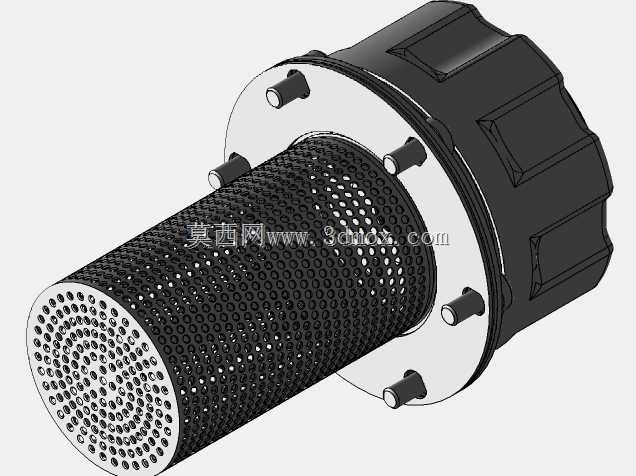

　　在各类液压传动系统的现场部署场景里，油液清洁度直接决定了整套系统的无故障运行时长，这款配套液压动力单元的过滤装置，核心作用就是在油路循环过程中拦截油液内的金属磨屑、密封件残渣、外界侵入的粉尘等固体杂质，避免杂质进入液压泵、控制阀、执行油缸等精密配合部件，防止配合面拉伤、节流孔堵塞、阀芯卡滞等常见液压故障。从结构设计逻辑来看，这款过滤装置采用了顶部旋装式的端盖结构，日常维护更换内置滤网时不需要拆解周边的油路硬管和阀组固定件，只需要拧开顶部带防滑滚花的端盖即可抽出滤筒完成更换，维护操作的预留空间在建模阶段就做了边界校核，端盖旋转30度即可完成解锁，周边120mm范围内没有布置其他突出的阀件或管路接头，完全满足现场徒手操作的空间要求，

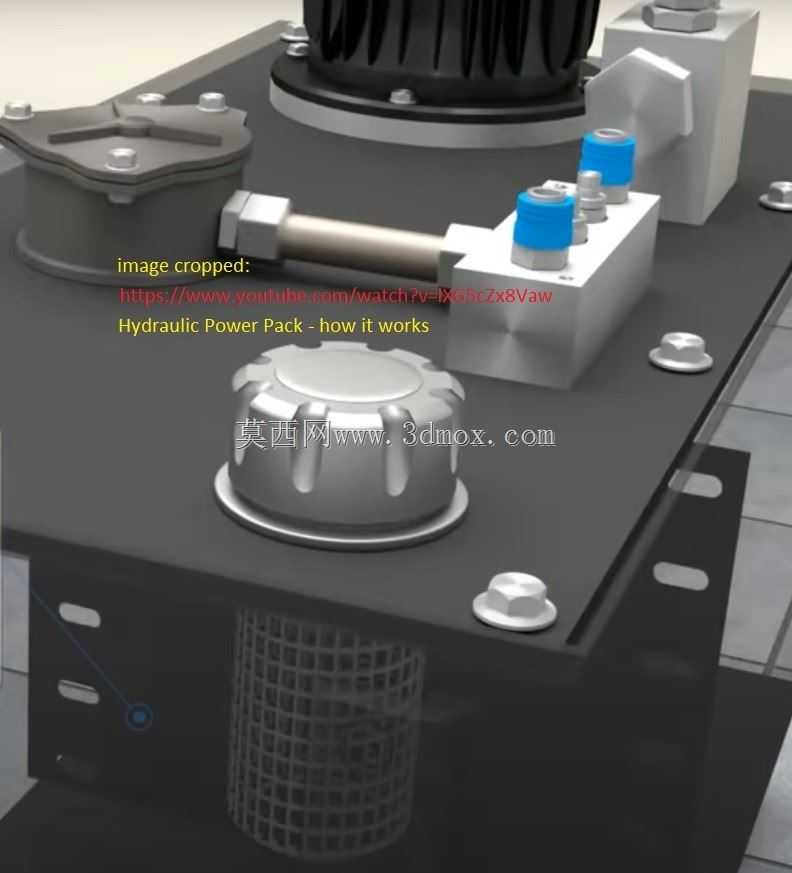

　　不需要额外预留大型工具的操作位。装置的安装基座直接集成在液压动力单元的油箱顶板上，安装法兰采用四个M8内六角螺栓固定，螺栓孔位的中心距按照通用液压附件的安装规范做了适配，既可以适配本款动力包的油箱顶板开孔，也能兼容同规格的标准立式油箱安装位，基座下方延伸入油箱内部的滤筒采用金属编织网结构，网孔精度匹配中压液压系统的常规清洁度要求，进油侧直接连通动力单元的回油管路，回油带着系统运行产生的杂质进入过滤器后，经过滤网拦截的清洁油液直接回流到油箱内部，整个流道没有多余的弯折结构，能最大限度降低回油阻力，避免回油背压过高导致的密封件渗漏问题。装置顶部的端盖做了径向滚花处理，表面的防滑齿深度1.2mm，

　　即使手上沾有液压油也能提供足够的拧转摩擦力，端盖与基座的配合面内置耐油橡胶密封圈，密封圈的压缩量控制在18%-22%的合理区间，既可以保证静态和动态下的密封性能，不会出现油液渗漏，也不会因为压缩量过大导致端盖拧转阻力过高，增加维护难度。在安装边界的尺寸设计上，过滤器整体突出油箱顶板的高度为76mm，最大外径112mm，和周边布置的空气呼吸器、压力测点接头、油路块的最小间隙保持在25mm以上，既不会出现安装干涉，也不会过度占用油箱顶板的阀件布置空间，给后续加装压力传感器、温度测点等附件预留了足够的安装位置。滤筒的有效过滤面积经过流道仿真校核，在系统额定回油流量下，油液穿过滤网的流速控制在0.8m/s以内，既能保证杂质拦截效率，

　　也能延缓滤网的堵塞速度，延长维护周期，当滤网堵塞到一定程度导致内外压差超过设定值时，端盖内置的旁通阀会自动开启，避免回油完全阻断导致的系统背压骤升，这个旁通阀的开启压力按照常规液压系统的回油压力阈值做了匹配，不会因为正常的油液流动阻力导致误开启。在实际的设备选型应用中，这类过滤装置广泛适配中小型液压站、机床液压夹紧系统、工程机械设备的辅助液压回路、仓储物流设备的液压举升单元等场景，建模过程中所有配合尺寸都按照液压元件的通用公差标准做了设定，安装法兰的平面度、螺栓孔的位置度、密封槽的尺寸公差都能满足实际加工生产的精度要求，不需要额外做尺寸修正就可以直接用于样机的加工试制，也可以作为液压系统三维布局设计时的标准元件模型直接调用，在做整体管路布置和干涉检查时，能准确还原装置的实际外形和安装尺寸，避免设计阶段出现布局干涉、维护空间不足等常见问题。
