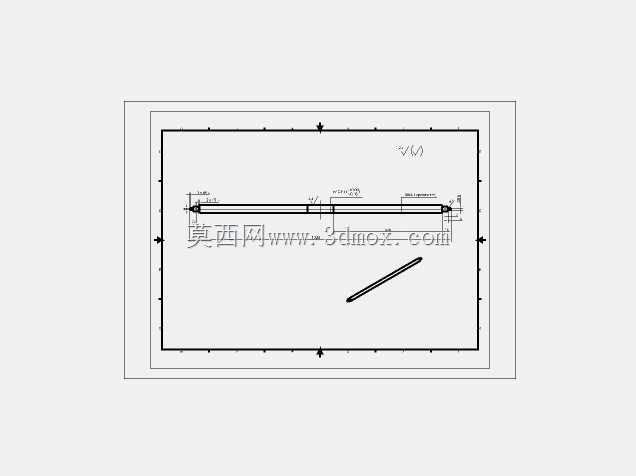

长直传动光轴机械结构三维设计

　　这款长直轴类零件是各类传动系统里的核心基础构件，在轻工输送设备、自动化生产线辊道、小型机床进给机构、包装设备传动单元里都有广泛应用场景，主要承担扭矩传递、回转支撑、部件导向的核心作用，区别于带台阶的阶梯轴，这款等径长轴的加工工艺性更好，适合长行程、载荷分布均匀的传动工况。从实际使用场景来看，这类长轴常作为输送辊的芯轴、直线运动机构的导向轴、链传动系统的从动支撑轴使用，两端的轴头结构专门做了适配安装的设计，可配合轴承座、联轴器、锁紧挡圈完成轴向与周向固定，轴身整体为等直径圆柱结构，表面粗糙度要求控制在Ra1.6以内，保证回转过程的同轴度，避免高速运转时出现径向跳动影响传动精度。设计过程中首先考虑的是轴的刚度校核，因为长径比相对较大，

　　需要根据实际承载的径向载荷、传递扭矩大小选定合适的材质，常规工况下选用45号钢调质处理即可满足强度要求，若用于腐蚀环境或者高耐磨工况，可更换为不锈钢材质或者表面做镀铬、淬火处理，提升表面硬度与耐蚀性。安装边界方面，轴的总长度需要匹配安装工位的跨距，两端轴头的直径略小于轴身，方便装配时穿过轴承内圈，轴端可加工螺纹孔或者平键槽，用于和联轴器、传动轮实现周向固定，防止回转过程中出现打滑。轴身的圆柱度公差需要控制在0.02mm每米范围内，保证装配后轴承的同轴度，避免出现偏磨导致轴承提前失效，两端的中心孔是加工过程中的工艺基准，加工时需要保留，方便后续维修时二次修磨找正。在实际选型应用中，这类长轴不需要额外加工复杂的台阶结构，加工成本更低，

　　装配时可以根据实际安装位置调整轴承、固定件的轴向位置，适配不同宽度的机架安装需求，相比定制化的阶梯轴，通用性更强，适合标准化设备的批量装配使用。设计建模时需要重点保证轴身的圆柱度、两端轴头的同轴度，所有过渡位置做微小倒角处理，避免装配时划伤操作人员或者轴承密封件，轴端的倒角方便装配时引导轴承、联轴器顺利装入，减少装配应力。在传动系统中，这类轴如果作为转动件使用，需要做动平衡校验，尤其是长度超过1米、转速超过300rpm的应用场景，动平衡等级建议达到G6.3以上，避免运转时产生振动影响整机稳定性；如果作为直线导向轴使用，表面硬度需要达到HRC55以上，配合直线轴承使用时能大幅提升使用寿命，减少磨损导致的导向间隙。从结构设计逻辑来看，

　　这款轴没有多余的冗余结构，所有结构特征都服务于安装固定与功能实现，两端的扁位或者键槽结构根据实际传动需求设置，不需要额外加工减重孔，因为长轴本身的刚度是核心设计指标，减重反而会降低轴的抗弯扭能力，影响使用稳定性。装配过程中需要注意，轴承安装时需要采用热装或者专用工具压装，禁止直接敲击轴身或者轴承外圈，避免轴身出现变形或者轴承滚道损伤，轴向固定可以采用轴用弹性挡圈、锁紧螺母或者端盖压紧的方式，根据轴向载荷的大小选定合适的固定方式，轴向窜动量需要控制在0.1mm以内，保证回转精度。
