带径向通孔的双轴颈异形铰接连接构件

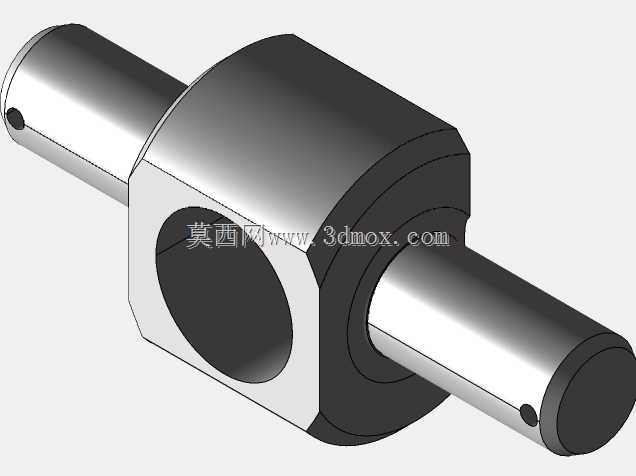

　　该构件属于铰接类传动连接部件，常见于需要实现轴向往复滑动同时承载径向铰接载荷的设备工位，比如液压执行机构的端部连接、工装夹具的摆动关节、输送线的摆臂铰接点这类场景，核心作用是在两个具备相对摆动需求的部件之间传递载荷，同时允许连接轴沿自身轴向做小范围的位移补偿，抵消装配误差或者设备运行过程中产生的位置偏移。从结构上看，构件中间为方形截面的主体块，主体块中心开设垂直于两侧轴颈轴线的径向通孔，这个通孔是铰接销轴的安装位，通孔内壁做了精加工处理，表面粗糙度控制在Ra1.6以内，保证铰接销轴穿入后转动顺畅，不会出现卡滞，同时通孔与主体块两侧轴颈的垂直度公差控制在0.02mm以内，避免铰接后出现偏载导致的磨损加剧。两侧伸出的同轴轴颈为圆柱结构，

　　轴颈端部加工有径向的销孔，用于安装开口销或者锁紧螺钉，限制轴颈在安装座内的轴向窜动，轴颈与中间主体块的衔接位置做了R角过渡处理，避免应力集中，在承受交变载荷的时候不会在衔接位置出现断裂风险。设计过程中优先考虑了载荷传递的路径合理性，中间方形主体的平面可以作为承载面，和配套的安装槽侧壁贴合，分散铰接过程中产生的径向载荷，相比整圆结构的铰接轴，方形主体的平面接触形式承载面积更大，同等材质下能承受更高的冲击载荷，不容易出现接触面压溃的问题。轴颈的直径和中间主体的厚度比例经过载荷校核，轴颈的抗弯截面模量满足额定载荷下的挠度要求，在最大偏载工况下轴颈的形变量不超过0.05mm，保证滑动过程中不会和安装座的轴孔出现卡涩。安装边界方面，

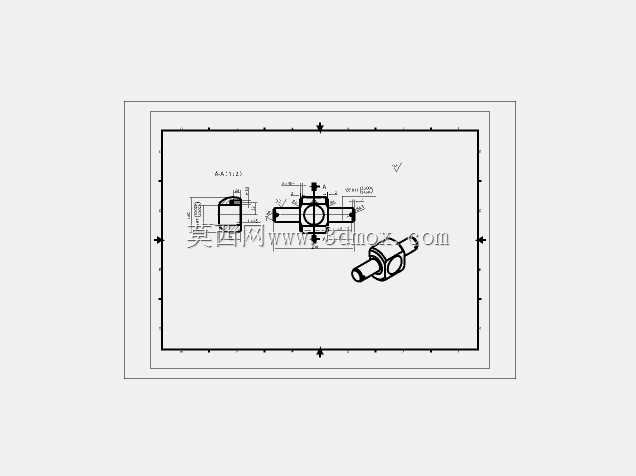

　　两侧轴颈的同轴度公差控制在0.015mm以内，适配H7公差级别的安装轴孔，装配时可以采用间隙配合推入，不需要额外的敲击工装，中间方形主体的边长比两侧轴颈的直径大40%左右，安装时主体块嵌入配套的方形槽内，方形槽的深度和主体块厚度匹配，装配后主体块的端面和安装槽端面齐平，不会突出干涉其他部件的运动。径向通孔的直径和配套铰接销轴的直径采用H8/f7的间隙配合，保证铰接转动的灵活性，同时控制配合间隙在0.01-0.03mm之间，避免间隙过大导致的铰接晃动，影响设备的运动精度。轴颈端部的销孔位置距离轴颈端面的距离经过计算，保证锁紧销安装后不会突出轴颈表面，避免和安装座外侧的挡圈产生摩擦。这类构件在实际使用中通常会在轴颈表面做淬火处理，

　　表面硬度达到HRC45-50，提升轴颈和安装座轴孔对磨时的耐磨性能，中间主体的径向通孔内可以根据使用场景加装自润滑铜套，在无定期润滑的工况下也能保证长期的转动顺畅，减少维护频次。在自动化生产线的摆臂机构中，这类构件可以抵消摆臂往复运动过程中产生的轴向窜动，避免硬连接导致的部件变形；在液压油缸的端部铰接位置，该构件的双轴颈结构可以分散油缸推拉产生的载荷，相比单轴颈的铰接耳环，承载能力提升30%以上，同时方形主体的限位作用可以防止油缸工作过程中出现绕轴转动的问题，保证油缸的作用力始终沿预设方向传递。建模过程中对所有过渡圆角、倒角、销孔位置都做了参数化处理，调整轴颈直径、主体厚度、通孔直径参数时可以快速生成适配不同载荷等级的衍生型号，不需要重新绘制基础特征，提升同系列零件的设计效率。
