长行程齿轮齿条直线传动啮合结构

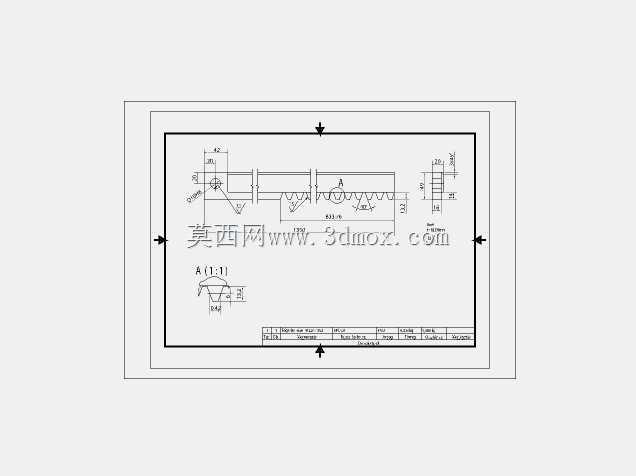

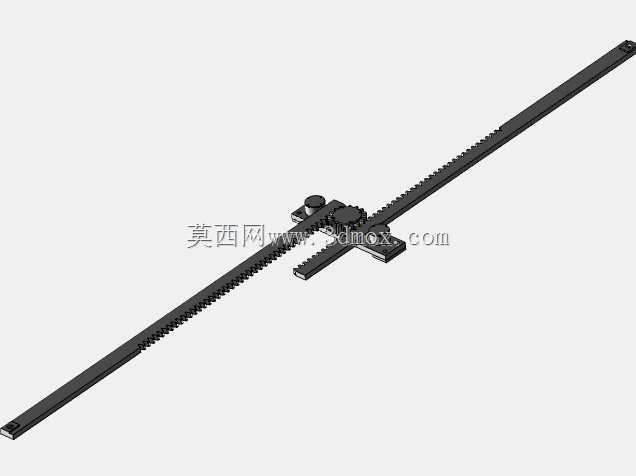

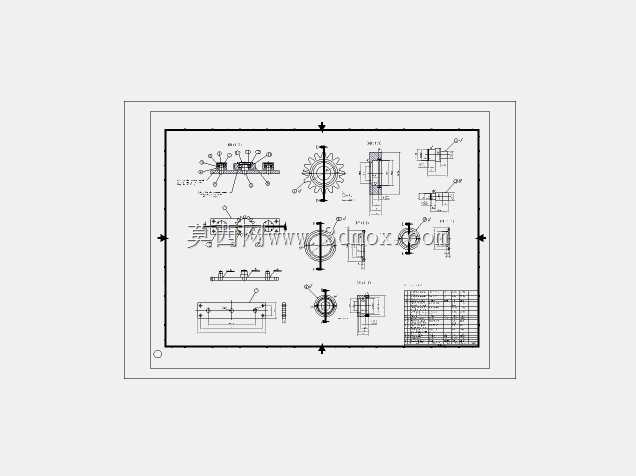

　　这套齿轮齿条传动结构，核心是将小齿轮的旋转运动直接转化为齿条的直线往复运动，在各类需要长行程直线驱动的工业场景里应用极广，不像丝杠传动受长度限制容易出现挠度问题，也不像同步带传动存在长期张紧失效、负载打滑的隐患，在机床进给轴、自动化生产线移栽机构、重型设备推拉机构、立体仓库堆垛机行走驱动、工程车辆转向调节机构里都能见到这类传动副的身影。从结构细节来看，齿条采用长条形直齿设计，齿形参数与配套小齿轮完全匹配，啮合侧隙控制在合理区间，既不会因为侧隙过大出现传动反向空程，也不会因为侧隙过小导致啮合卡滞、齿面磨损加剧。齿条两端预留了安装固定孔位，可直接通过螺栓锁紧在设备安装基座上，安装面做了平面度公差约束，

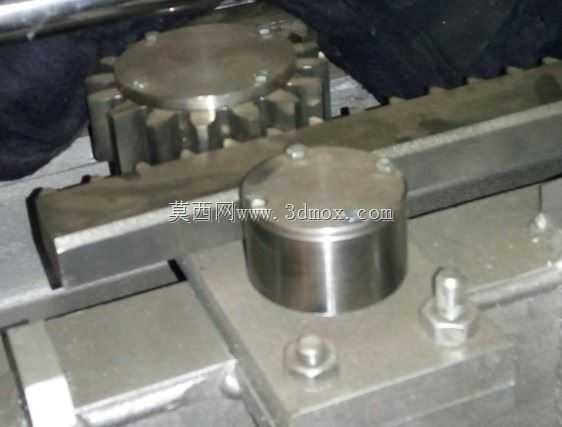

　　保证齿条装配后直线度符合传动精度要求，避免齿面局部受力过载出现点蚀、断齿问题。小齿轮通过安装座固定在移动滑台上，滑台配套了导向支撑结构，保证齿轮与齿条的啮合中心距始终保持稳定，不会因为滑台受负载偏移导致啮合脱开或者齿面偏磨。设计这类传动结构的时候，首先要根据实际负载大小、运行速度、行程长度选定模数，模数越大齿面承载能力越强，但对应传动精度会有所下降，高速轻载场景一般选小模数配合斜齿设计降低运行噪音，重载低速场景选大模数直齿提升承载能力。其次要核算齿条的总长度，要覆盖整个工作行程同时预留两端的安全越程距离，避免齿轮运行到齿条端部脱开，同时要考虑多段齿条拼接时的齿距累积误差，拼接处需要做定位销孔保证对接齿形的同轴度，

　　避免运行到拼接位置出现冲击卡顿。另外要考虑润滑结构的布置，因为齿轮齿条属于开式传动居多，齿面容易落入粉尘杂质，需要在齿轮侧配套润滑脂涂抹轮或者自动注油嘴，定期给啮合齿面补充润滑，降低齿面磨损速率，延长整套传动副的使用寿命。从安装边界来看，齿条的安装基面需要和滑台的运行导轨保持平行，平行度公差需要控制在每米0.1毫米以内，齿轮的轴线需要和齿条的齿向保持垂直，垂直度偏差过大会导致齿面接触面积不足，局部应力集中加速失效。齿轮的啮合深度需要调整到齿高的合理比例，过深会导致齿根干涉，过浅会降低啮合重合度，运行时容易出现冲击振动。这套结构里的滑台部分还预留了负载安装接口，可以直接固定需要做直线运动的工装、工件或者执行部件，不需要额外加装转接板，

　　减少了装配累积误差。实际应用中，这类传动结构的传动效率可以达到九成以上，而且行程可以根据需求任意拼接齿条长度，不会像气缸、液压缸那样受缸体长度限制，也不需要配套复杂的液压站或者气源系统，只需要给小齿轮配套对应的伺服电机或者减速电机，就能实现精准的位置控制，配合编码器可以实现毫米级的定位精度，在长行程重载直线驱动场景里的性价比远高于其他直线传动方案。很多人设计这类结构的时候容易忽略齿条的安装刚度问题，如果齿条基座刚度不足，负载运行时齿条会出现形变，导致啮合间隙波动，不仅会产生运行噪音，还会加速齿面磨损，所以在长行程应用场景下，齿条背面需要增加支撑筋板或者采用加厚的安装型材，保证齿条受力时的形变量在允许范围内。另外在防尘要求较高的场景下，还需要给齿条配套伸缩防护罩或者风琴罩，避免切削碎屑、粉尘落到齿面，嵌入啮合间隙造成齿面磨粒磨损。
