多级平行轴齿轮传动变速机构

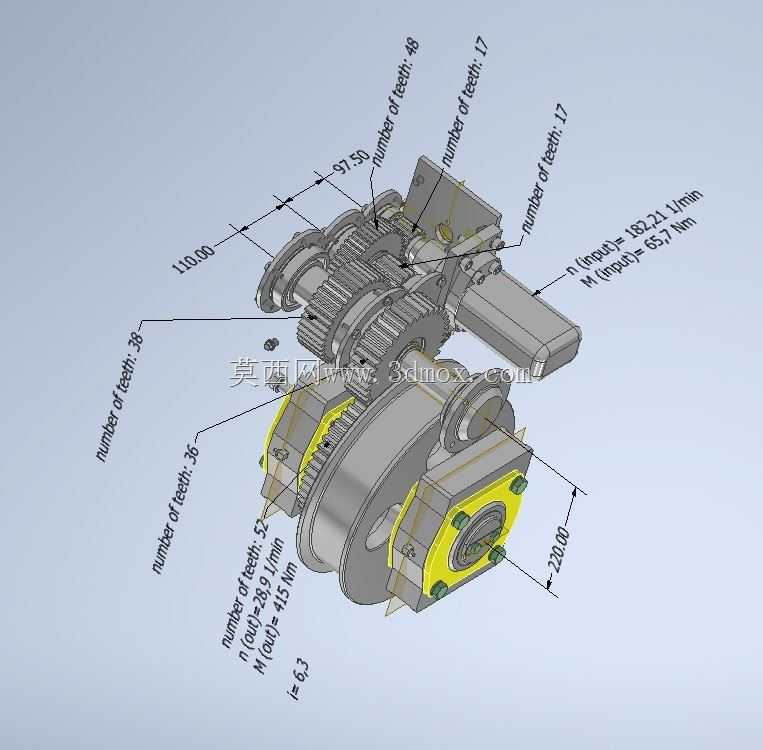

　　这套多级平行轴齿轮传动机构，主要面向中小功率工业设备的动力传递与转速匹配场景，常见于轻工输送设备、小型自动化生产线的动力输入端，也可作为专用机床进给单元、包装机械主传动链的核心变速部件，承担原动机与工作端之间的转速转换、扭矩放大功能，适配常规工况下连续运转的传动需求。从结构布局来看，整套机构采用平行轴圆柱齿轮排布方案，各级齿轮齿数经过匹配计算，总传动比设定为6.3，可将输入端182.1r/min的转速转换为输出端28.9r/min的低转速，同时将输入扭矩65.7Nm放大至415Nm，满足工作端大扭矩低转速的作业需求。各级齿轮的齿数配置经过严谨校核：高速级小齿轮齿数为17，与之啮合的大齿轮齿数为48，

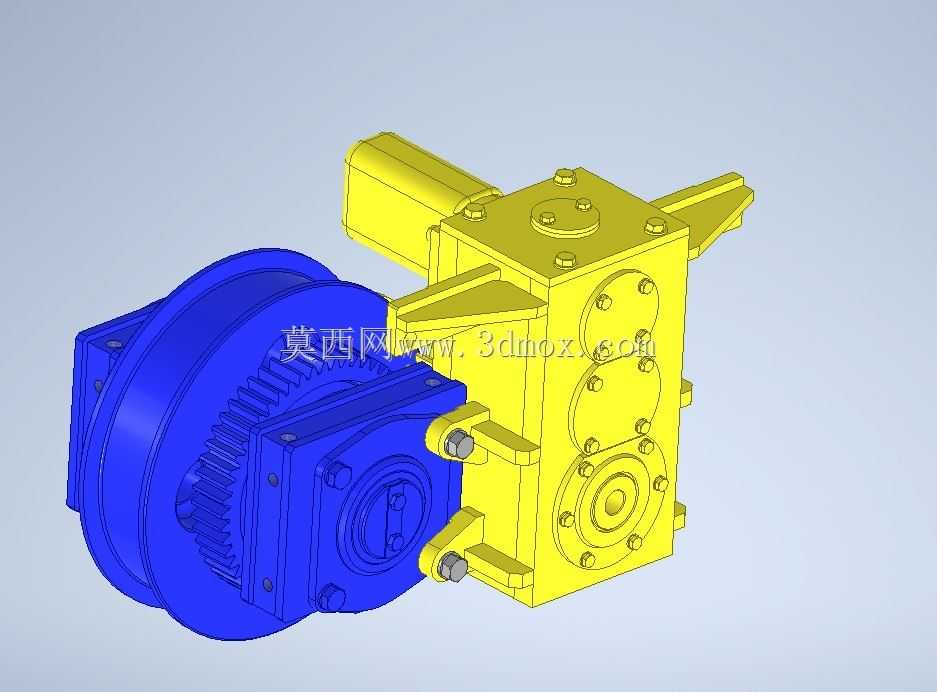

　　中间过渡轴上的双联齿轮分别设置36齿与51齿，末级输出齿轮齿数为36，齿数搭配兼顾了传动平稳性与结构紧凑性，避免单级传动比过大导致的齿轮径向尺寸冗余。设计过程中优先考虑了安装边界的适配性，整套传动机构的箱体外形尺寸经过严格控制，轴向总长度控制在220mm，输入轴端到箱体基准面的水平距离为110mm，高速级齿轮组的顶部安装空间预留97.5mm，输出端轴承座的径向突出尺寸控制在合理范围，可直接嵌入常规设备的传动舱内部，无需额外预留过大安装空间。箱体结合面采用定位销加螺栓的紧固方式，输出端配置带密封结构的端盖，端盖与箱体之间设置密封槽，可防止润滑油泄漏同时阻挡外界粉尘进入齿轮啮合腔，适配车间多尘的作业环境。齿轮本身采用渐开线圆柱直齿设计，

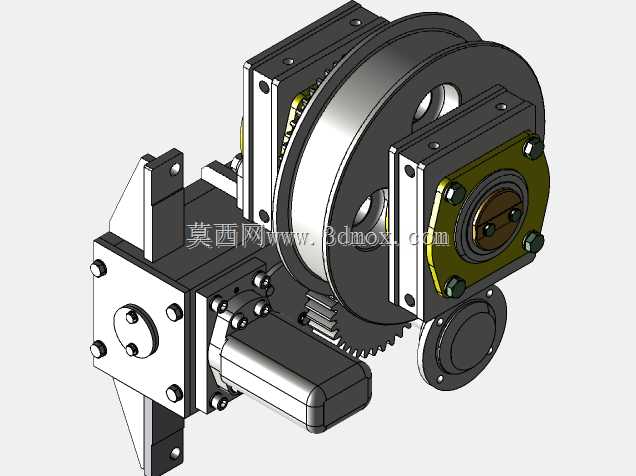

　　加工工艺性好，常规滚齿设备即可完成加工，齿部参数符合通用机械传动标准，后期维护更换配件无需定制特殊规格，降低运维成本。轴系支撑采用深沟球轴承搭配定位轴肩的结构，可同时承受径向载荷与少量轴向载荷，抵消齿轮啮合过程中产生的轴向分力，保证轴系运转的同轴度与稳定性。输入端采用轴伸式连接结构，可通过联轴器直接与电机、液压马达等原动机连接，输出端采用法兰式输出接口，可直接连接链轮、带轮或者工作辊，减少中间传动环节的功率损耗。整套机构的润滑方式采用油浴润滑，箱体内部预留合理的油位高度，齿轮运转时可将润滑油带至啮合面与轴承位置，无需额外配置强制润滑系统，简化了附属结构。在结构细节处理上，各级齿轮之间设置了挡油环，避免润滑油过度冲刷轴承密封件，

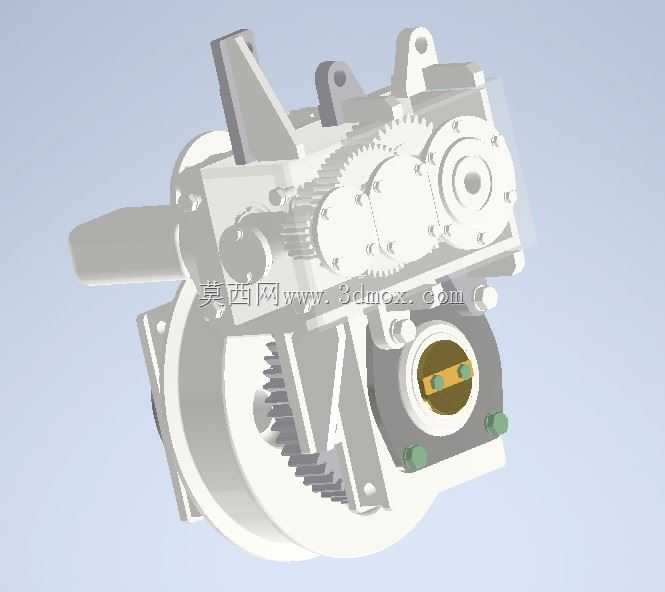

　　轴端设置锁紧螺母与止动垫圈，防止齿轮与轴承在运转过程中发生轴向窜动。箱体上预留了观察孔与油位检测位置，日常巡检时可直接观察齿轮啮合状态与油位高度，无需拆解箱体即可完成常规维护作业。从传动精度来看，这套齿轮机构的齿侧间隙控制在常规工业传动允许范围内，可满足一般设备的传动定位需求，若用于有高精度传动要求的场景，可通过提高齿轮加工精度等级、调整侧隙参数来适配。整套结构没有采用复杂的行星轮系或者蜗轮蜗杆结构，全部采用常规圆柱齿轮传动，传动效率可达90%以上，长期运转的能耗损失更低，适合连续8小时以上的工业作业场景。安装时只需保证输入轴与原动机输出轴的同轴度误差在允许范围内，输出轴与工作端的连接无偏心，即可保证运转平稳性，降低振动与噪声。
