矿用多层直线振动筛结构设计方案

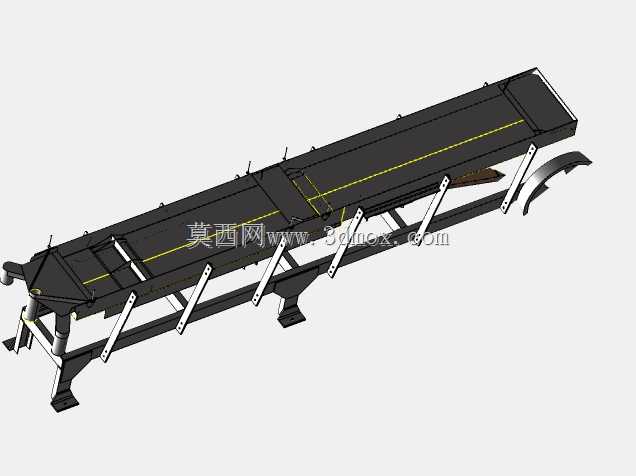

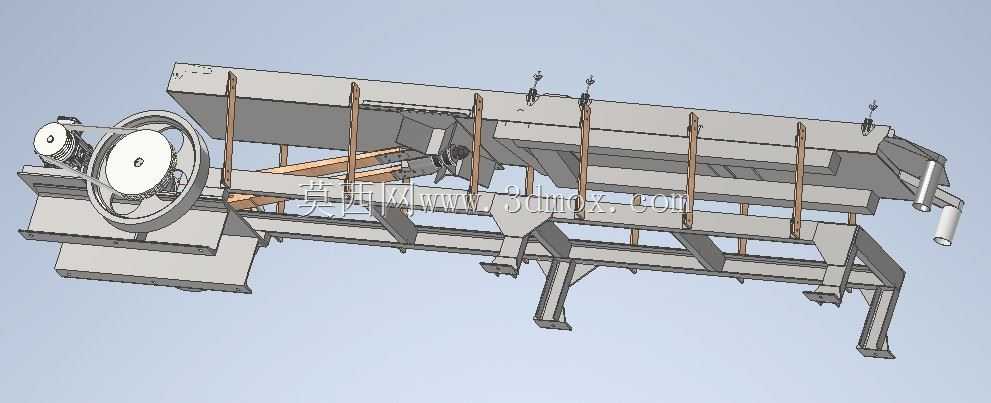

　　在矿山、建材、煤炭加工的散料处理产线里，振动筛是衔接破碎环节与成品分级的核心设备，这套多层筛面的振动筛结构，主要针对0-50mm粒径的散状物料做粒度分级，可同时分出4种不同粒级的成品料，适配砂石骨料生产、原煤分级、建筑废弃物资源化处理等多个场景的筛分需求。从结构布局来看，设备采用卧式长筛箱设计，整体安装边界长度约8.2米，宽度约2.4米，安装基础预留高度需不低于3.2米，筛箱整体通过多组支撑弹簧座落在机架上，机架采用型钢焊接成型的框架结构，各支腿底部预留了地脚螺栓安装孔，可直接与混凝土基础做刚性固定，避免设备运行时出现共振移位。筛箱内部设置了三层不同筛孔尺寸的筛面，从上到下筛孔依次减小，入料端设置了缓冲接料板，

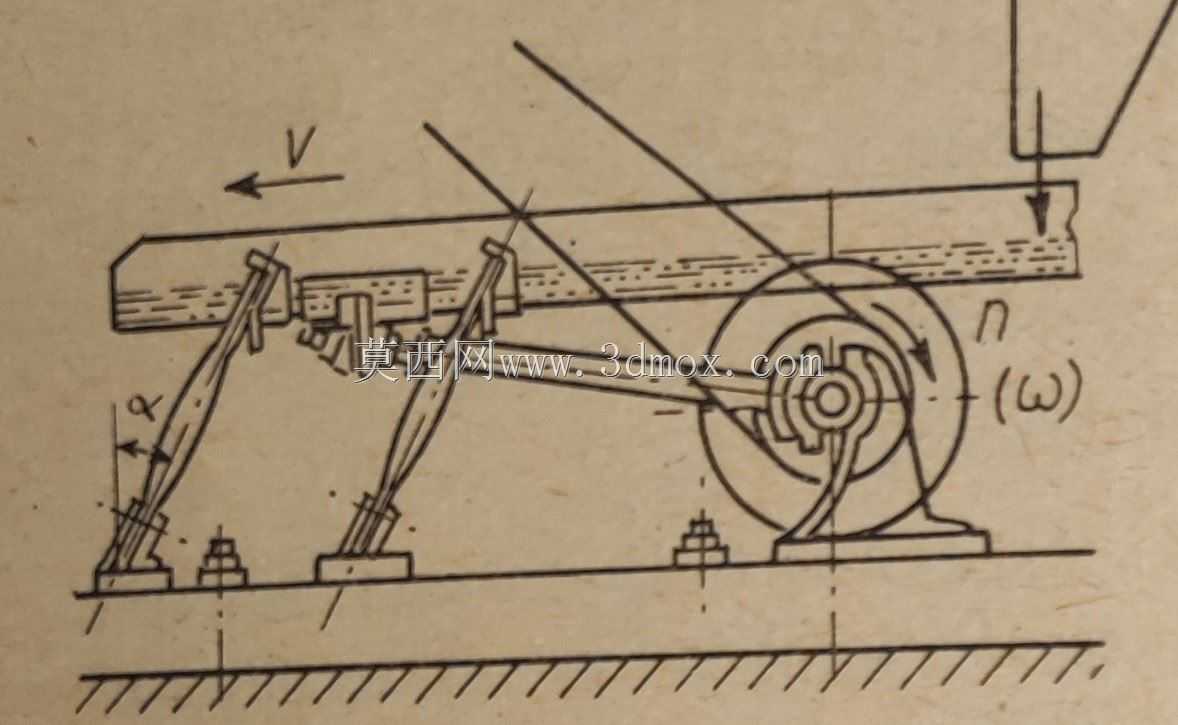

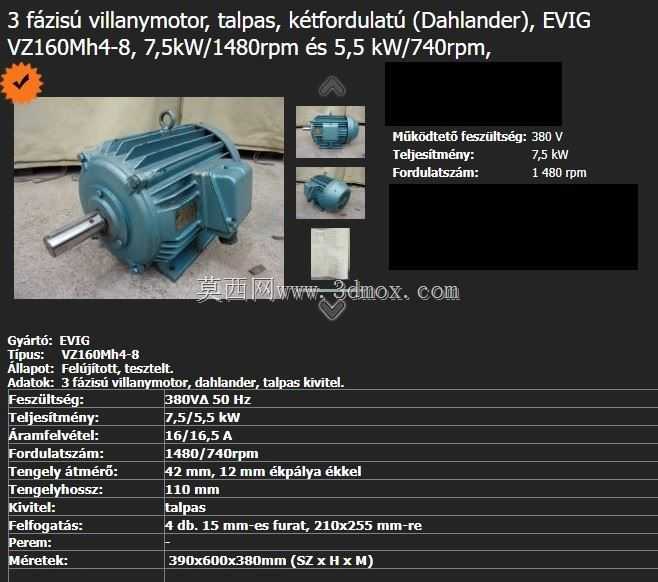

　　可减少大块物料直接冲击筛面造成的磨损，筛面采用倾斜布置，倾角约18度，配合激振机构产生的直线振动力，让物料在筛面上保持向前跳跃的运动状态，避免筛孔堵塞的同时保证筛分效率。激振部分采用偏心轮式激振结构，布置在筛箱的入料侧端，通过传动带与驱动单元连接，偏心块的配重可根据处理物料的堆密度、筛分粒度要求做调整，从而改变激振力的幅值，适配不同物料的筛分工况——比如筛分堆密度较大的铁矿石时，可适当增加偏心块配重，提升振动力度避免物料堆积；筛分轻质的建筑废弃物再生骨料时，可减小配重降低振幅，减少筛面的不必要磨损。筛箱的侧板采用整块钢板折弯成型，各横梁与侧板之间采用高强度螺栓连接加焊接的复合固定方式，避免长期受交变振动力影响出现焊缝开裂的问题，

　　筛面的压紧结构采用快拆式压条设计，更换筛网时不需要整体拆解筛箱，只需要松开压条螺栓即可快速替换不同筛孔的筛网，大幅缩短设备维护的停机时间。出料端设置了四个独立的出料溜槽，分别对应不同粒级的筛下物和筛上物，溜槽的倾斜角度不小于45度，保证筛分后的物料可以顺畅滑落到下游的输送设备上，不会在溜槽内出现积料堵料的问题。在设计这套结构的时候，特意调整了激振器的安装位置，让激振力的作用线尽量通过筛箱的质心，保证筛箱各点的振动幅度保持一致，避免出现筛面两端振幅差异过大导致的物料偏流、筛分精度下降的问题；支撑弹簧采用金属螺旋弹簧，刚度经过匹配计算，既可以有效隔绝筛箱振动向基础的传递，降低设备运行对周边厂房结构的振动影响，又能保证筛箱的振动轨迹稳定，

　　不会出现横向摆动的异常工况。另外，筛箱的两侧设置了检修走台和防护栏杆，方便运维人员定期检查筛面磨损情况、紧固连接螺栓，传动部位加装了安全防护罩，避免运行过程中传动部件卷入杂物或者造成人员安全隐患。从实际使用的适配性来看，这套结构的处理量可达到每小时180-260吨，筛分效率能保持在90%以上，相比同规格的圆振动筛，直线振动的形式对细粒级物料的筛分适应性更好，不容易出现筛孔堵塞的问题，尤其适合干法筛分的工况，不需要额外配置冲水装置，可降低生产过程的水资源消耗和污水处理成本。在安装边界的预留上，除了设备本身的占地尺寸，还需要在筛箱的传动侧预留不小于1.2米的检修空间，出料端预留0.8米的溜槽连接空间，入料端要和上游的给料设备做好密封衔接，避免筛分过程中产生的粉尘外溢，配套的除尘吸风口可设置在筛箱的顶部罩壳上，保证筛分作业点的粉尘浓度符合职业健康要求。
