带机架储料斗的工业振动筛分设备结构

　　该结构针对散状物料干法分级作业场景设计，常见应用于砂石骨料生产、粮食清选、化工粉体除杂、建材原料粒度分选等工况，核心作用是通过激振力带动筛面做规律振动，让不同粒径的物料在筛面上完成分层、透筛，最终实现不同粒级物料的分离输出，筛下物料可直接落入下方集成的储料结构暂存，减少中间转运环节的物料撒漏与扬尘问题。

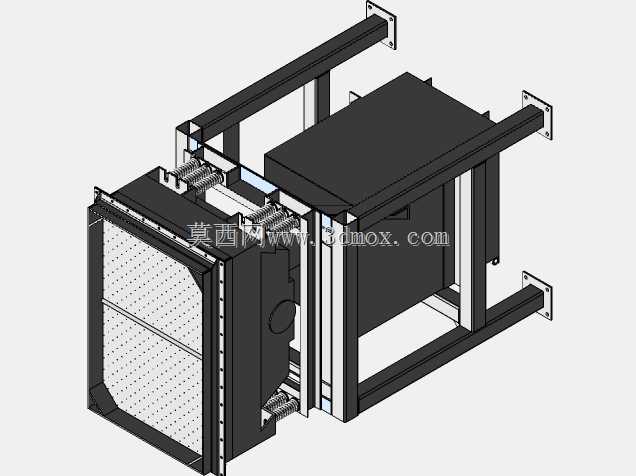

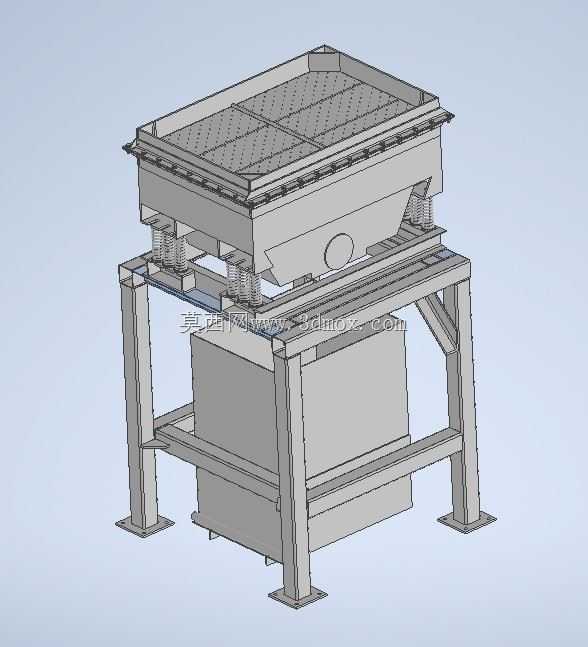

　　从功能特性来看，筛箱部分采用上宽下窄的收口式设计，顶部筛面铺设带加强筋的冲孔筛板或编织筛网，可根据筛分物料的粒径需求更换不同开孔规格的筛面，筛箱侧壁做了加厚折弯处理，避免长期受交变激振力作用出现焊缝开裂、侧板变形的问题。筛箱与下部机架之间布置了多组圆柱螺旋压缩弹簧作为减振元件，弹簧上下端均设置了定位座，既可以隔离筛箱振动向机架、地面的传递，降低设备运行时的基础动载荷，也能限制筛箱的横向摆动幅度，保证振动轨迹的稳定性。下部机架采用方管焊接的框架式结构，四条支腿底部带方形安装法兰盘，法兰盘上预留螺栓安装孔，可直接通过膨胀螺栓与混凝土地面固定，也可加装减振垫进一步降低对周边设备的振动影响；机架中部预留的安装空间用于放置储料斗，储料斗采用斜壁收口设计，壁板倾斜角度大于物料的自然安息角，避免筛分后的物料在斗内出现架桥、堵料的问题，储料斗下部可直接对接出料溜管、皮带输送机等下游转运设备，实现筛分后物料的连续输出。

　　设计过程中首先需要匹配筛面面积与处理量的对应关系，根据目标处理物料的堆密度、筛分效率要求确定筛箱的长宽尺寸，再根据筛箱的参振重量选择合适刚度的减振弹簧，保证弹簧的静压缩量处于合理区间，避免设备启动、停机过程中经过共振区时出现过大的振幅冲击。激振装置的安装位置经过重心校核，保证激振力的作用线通过筛箱的质心，让筛面各点的振动幅度保持一致，避免出现筛面物料跑偏、筛分效率不均的问题。机架的焊接结构做了应力释放处理，支腿之间设置了多道横向、斜向的加强梁，提升机架整体的抗扭、抗弯刚度，避免长期受振动传导影响出现结构变形。

　　安装边界方面，设备整体安装时需要保证机架的水平度偏差不超过千分之二，避免筛面倾斜角度偏差导致物料走偏；设备四周需要预留不小于八百毫米的检修空间，方便更换筛网、调整激振装置、检查弹簧损耗情况；顶部进料口需要与上游给料设备做软连接，避免刚性连接传递振动，同时保证进料沿筛面宽度方向均匀布料，避免局部料层过厚影响筛分效率。储料斗的出料口距离地面的高度需要匹配下游接料设备的进料高度，避免出现物料落差过大导致的粉尘外溢或者设备磕碰问题。电气布线需要沿机架侧壁的走线槽固定，远离振动部件，避免长期受振动影响出现线缆磨损、接线松脱的问题。
