工业级排气管道结构设计三维数模

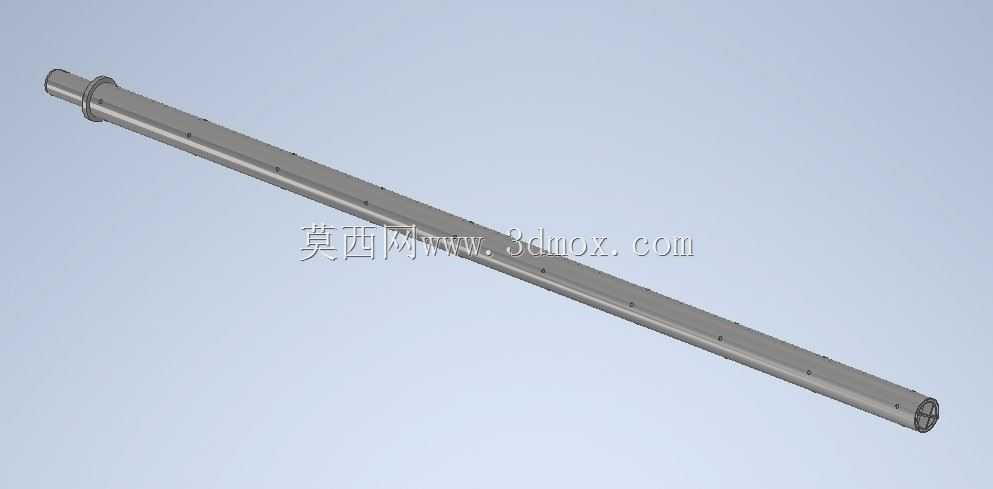

　　在各类内燃动力设备、工业通风系统、工艺废气输送场景中，排气构件的结构合理性直接决定整套系统的运行稳定性与排放效率，本次呈现的排气管结构设计，完全围绕实际工况的安装约束、流体输送需求、装配维护便利性展开，没有冗余的装饰性结构，所有几何特征都对应明确的工程功能。从结构细节来看，该排气管采用分段式组合设计，主体管段为等径薄壁圆筒结构，端部设置带定位止口的法兰连接结构，法兰端面加工有密封槽位，可适配耐温密封垫片，避免高温带压排气过程出现泄漏问题；管身中段设置有十字形内部支撑筋，该结构并非随意添加，是针对长径比偏大的管段在高温气流冲击、外部振动载荷下容易出现的管壁振颤、径向变形问题设计，支撑筋的厚度与管身壁厚保持合理比例，

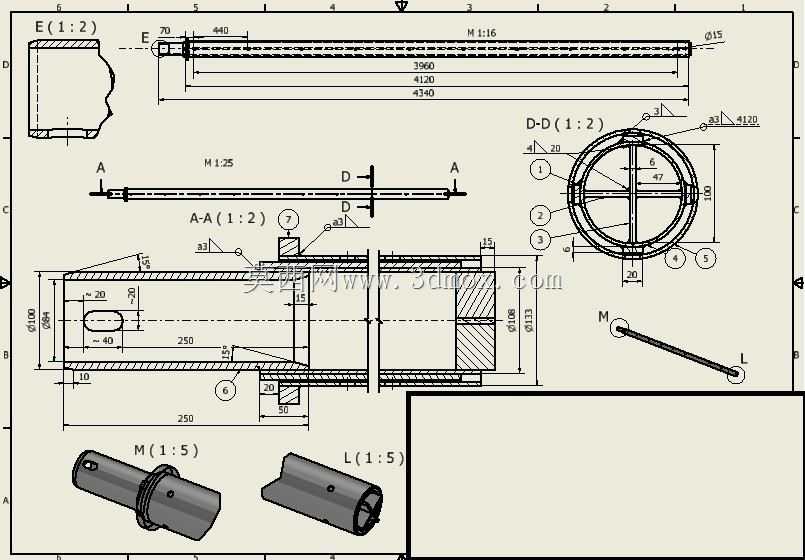

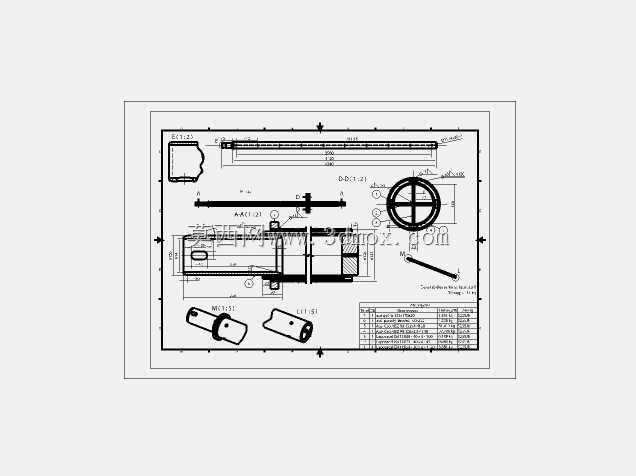

　　既不会过度增加管体重量、挤占通流截面，也能将管段的径向刚度提升40%以上，避免长期运行出现疲劳开裂。管体一端设计有外螺纹连接段，可直接旋入对应设备的排气接口，螺纹规格匹配通用工业管路的连接标准，无需额外加工转换接头即可完成装配；另一端设置有快装卡箍定位槽，可适配快拆式卡箍连接，方便日常运维时快速拆卸清理管内积碳、冷凝残留杂质。从图纸标注的尺寸边界来看，主体管段总长度控制在430mm区间，核心通流内径为15mm，可适配额定流量下的排气流速要求，避免通流截面过小导致的排气背压过高，或是截面过大造成的材料浪费、安装空间占用超标；法兰端的安装孔位采用对称分布设计，孔位中心距匹配同规格通用管路的安装尺寸，

　　可直接替换现有设备上的同类型老旧排气管，无需对配套安装基座做二次改造。设计过程中充分考虑了实际安装的空间约束，管身的局部凸台、传感器安装座都设置在非干涉区域，其中靠近法兰端的侧孔为温度传感器预留安装位，可实时监测排气温度，为设备运行状态监控提供数据采集接口；管身的折弯段采用大圆弧过渡设计，避免直角弯折造成的气流阻力激增，同时减少气流高速冲刷弯折位置造成的局部磨损。针对不同工况的使用需求，该结构还预留了功能拓展空间，比如在管身的预留凸台位置可加装消音组件、废气检测探头、冷凝水排放阀，无需对主体管身做切割焊接改造，降低现场改装的施工难度。从装配逻辑来看，所有连接结构都设置了明确的装配定位基准，比如螺纹段的退刀槽位置、

　　法兰端的止口深度都做了公差约束，装配时无需反复调整对位，即可保证管段的同轴度要求，避免安装错位造成的密封面压合不均、管路偏心受力问题。管体外部的局部加强结构对应安装固定点位置，管夹安装区域的管壁做了局部加厚处理，避免长期夹持固定造成的管壁变形，同时加厚区域的粗糙度做了控制，可增大与管夹的接触摩擦力，避免设备运行振动导致管体移位。在流体性能设计层面，管内所有相贯线位置都做了圆角过渡处理，消除流道内的尖锐凸起，减少气流在管内形成的局部涡流，降低排气过程的气动噪音，同时减少颗粒物在管内死角的沉积，延长管路的清理维护周期。对于配套的紧固件安装空间，设计时也做了充分校核，法兰连接位置预留了足够的扳手操作空间，安装螺栓时无需使用特殊非标工具，采用常规通用扳手即可完成拧紧操作，降低现场装配的工具要求。
