工业设备重载支撑焊接框架结构设计

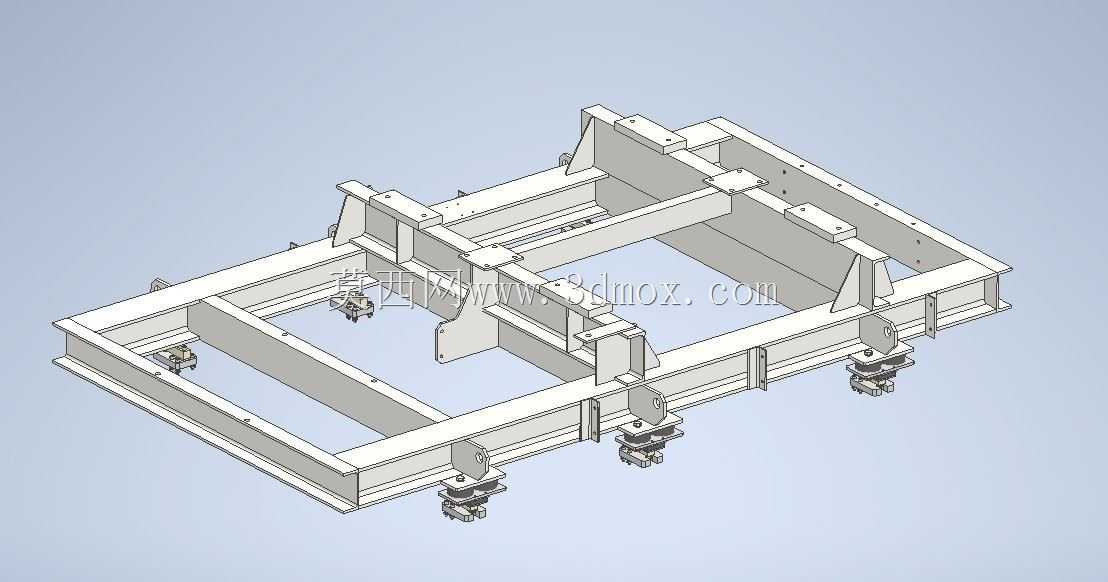

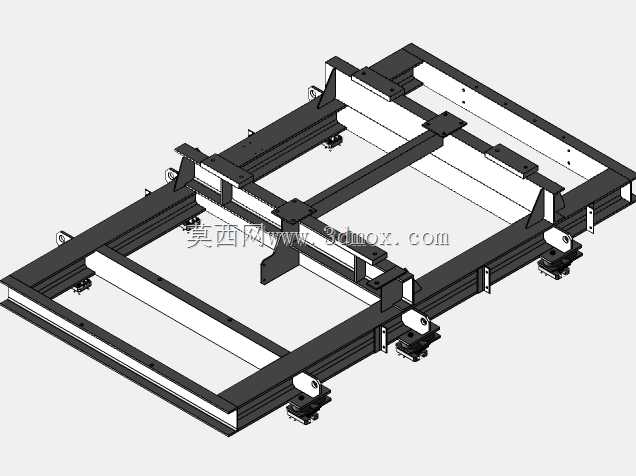

　　该框架结构主要面向工业生产场景中重载设备的底部承载需求，常见于自动化生产线工位承载、大型动力设备底部安装、物流输送线分段支撑等场景，作为设备与地面基础之间的核心传力构件，承担上部设备的全部静载荷与运行过程中的动载荷，同时抵消设备运行产生的振动偏移，保障上部设备的运行精度与结构稳定性。从结构组成来看，整体采用型钢拼焊成型的框架式布局，主承力梁选用标准H型钢作为纵向主梁，横向连接梁采用矩形钢管与主梁焊接固定，形成纵横交错的格栅式承力面，相比整块钢板焊接的底座，这种格栅式布局在保证整体结构刚度的前提下，大幅降低了构件自身重量，同时预留了充足的管线穿设空间，方便上部设备的电气布线、液压管路排布，

　　后期设备维护时也无需拆解整体框架即可完成线路检修。框架上部预设了多组带定位孔的安装支座，支座与主梁之间采用角焊缝满焊连接，每个安装支座的孔位都经过同轴度校验，可直接与上部设备的安装法兰对接，无需现场二次打孔，降低现场安装的工作量与对位误差。框架底部配置了四组可调式减震调平组件，组件上部通过螺栓与框架底部的连接耳板固定，下部与地面预埋板接触，调平组件自带高度调节螺纹结构，可在安装时根据地面实际平整度调整每个支撑点的高度，将框架整体平面度调整至允许误差范围内，避免因地面不平导致框架产生内应力，长期使用出现焊缝开裂的问题；减震垫采用耐油橡胶与金属叠层结构，可有效吸收上部设备运行产生的高频振动，减少振动向地面传递，

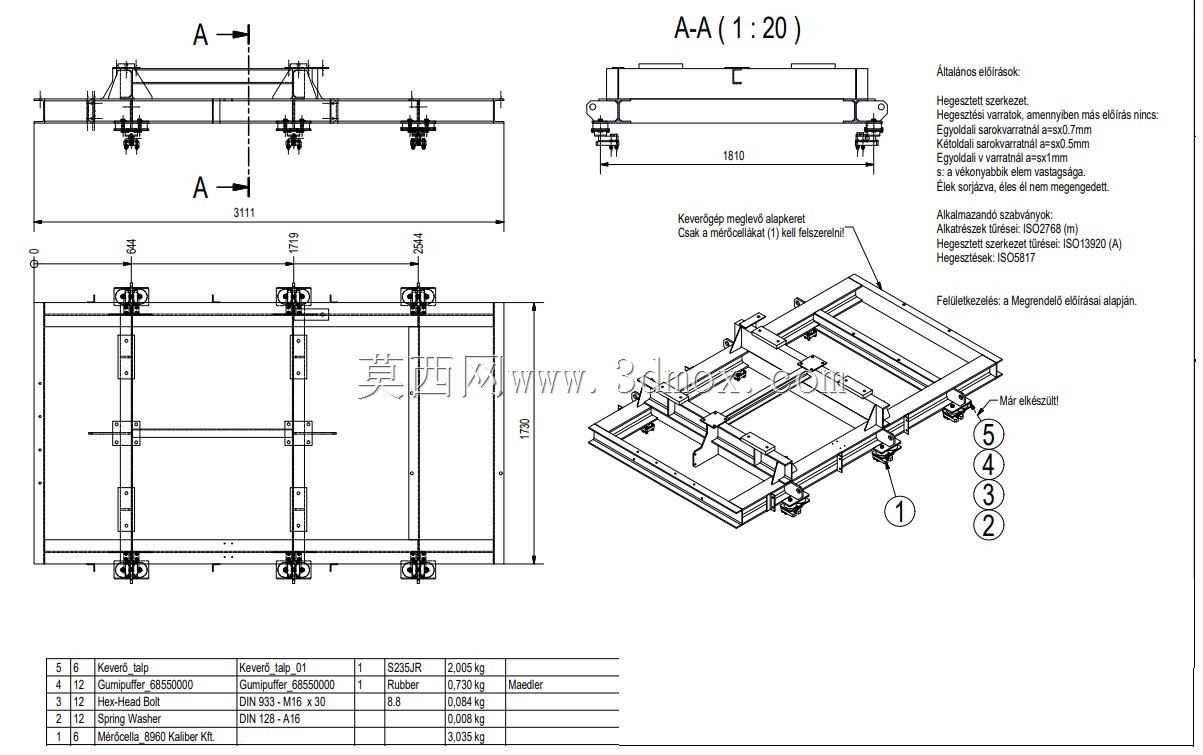

　　同时避免外部振动通过地面传导至上部设备，影响设备运行精度。在设计思路上，该框架优先考虑载荷传递路径的合理性，上部设备的载荷通过安装支座直接传递至纵向主梁，再由主梁分散至四个底部支撑点，避免横向连接梁承受过大的集中载荷，所有焊缝位置都避开了应力集中区域，主梁与横梁的连接位置都增设了三角形加强筋板，筋板厚度根据对应位置的载荷计算值选取，既不会因筋板过厚造成材料浪费，也不会因筋板厚度不足导致连接位置变形。框架的外形尺寸根据上部设备的安装边界确定，整体长宽尺寸比上部设备底座的外轮廓单边预留100mm的操作空间，方便安装人员在设备就位后紧固底部连接螺栓，框架整体高度控制在300mm，既保证了底部有足够的空间布置调平组件与穿设管线，

　　也不会因高度过高导致设备整体重心上移，影响运行稳定性。安装边界方面，框架底部四个支撑点的定位尺寸与地面预埋板的孔位完全匹配，安装时仅需将框架吊装至预埋板上方，对准调平组件与预埋板的标记位置即可落位，调平完成后通过膨胀螺栓将调平组件底座与预埋板锁紧，即可完成框架的固定，整个安装过程无需大型设备长期占位，适合车间内现有场地的改造升级场景。从结构强度校核角度，该框架按照上部设备1.5倍额定载荷的静载要求做了刚度仿真，主梁的最大挠度控制在跨度的1/1000以内，满足精密设备安装的平面度要求，焊接完成后整体做去应力退火处理，消除焊接过程中产生的残余内应力，避免后期使用过程中框架出现焊接变形，表面做喷砂喷塑处理，可适应车间内多油污、多粉尘的使用环境，延长框架的使用寿命。在实际使用过程中，该框架可适配多种类型的工业设备，无论是带振动源的振动输送设备、还是需要高精度安装的检测设备，都可以通过调整上部安装支座的孔位布局实现匹配，无需重新设计整体框架结构，具备较强的通用适配性，减少非标设备底座的重复设计工作量，缩短设备的生产交付周期。
