带爬梯护栏的工业料仓储料装置

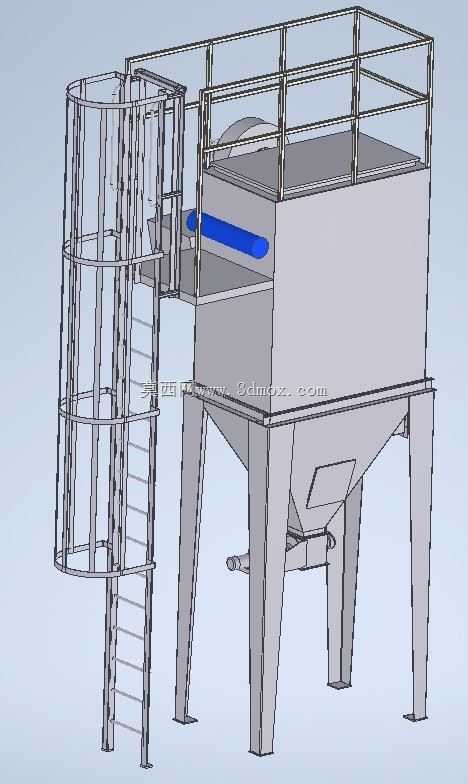

　　该储料装置的设计首先围绕现场安装的边界条件展开，支腿采用变截面斜撑结构，四个支腿向外倾斜布置，既保证了底部出料口的操作空间，也能在满载工况下将料仓的竖向载荷均匀分散到安装基础上，避免局部应力集中导致的基础沉降问题。仓体上部设置的环形爬梯与顶部操作平台护栏，完全贴合现场巡检与设备维护的作业需求，爬梯采用圆管弯折成型的梯步与护圈结构，护圈间距符合高空作业防护的安全间距要求，顶部平台的护栏高度设置在成年人腰部以上位置，横杆采用多层横管布置，避免巡检人员意外跌落，同时平台预留了足够的操作空间，可容纳2-3名操作人员同时完成仓顶设备的检修、进料口清理等作业。

　　仓体主体采用方箱式上部结构搭配锥形下料斗的组合形式，方箱段的直壁设计可以最大化利用厂区的竖向安装空间，相比全锥结构的储料仓，相同占地面积下直壁段能够提供更大的有效储料容积，锥形料斗的倾斜角度经过物料安息角核算，能够保证粉状、小颗粒状物料依靠自重顺利下滑，不会在料斗内壁出现粘壁、架桥堵料的问题，料斗底部预留的出料接口可直接对接螺旋输送机、旋转卸料阀等下游出料设备，接口处的法兰连接结构方便后期根据不同的出料设备调整接口尺寸，无需对仓体主体进行切割改造。

　　从功能特性来看，该装置可配套除尘系统作为粉尘收集的暂存料仓使用，也可单独作为生产环节的原料中间储料单元，适配建材、粮食加工、粉体涂装、矿山破碎等多个行业的物料暂存需求。仓体侧壁预留的观察口位置，可根据实际使用需求加装透明视镜或者料位计安装座，方便操作人员实时掌握仓内的物料存量，侧壁上部的横向加强筋结构，能够避免满料工况下仓壁出现向外鼓胀的变形，延长设备的整体使用寿命。

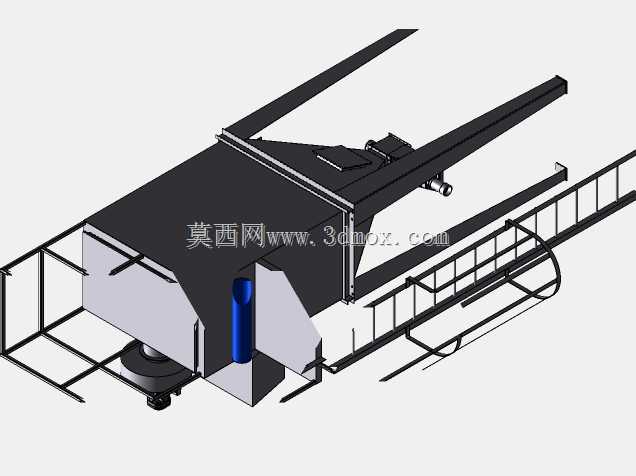

　　设计过程中充分考虑了现场运输与组装的便利性，整个装置可拆分为爬梯组件、顶部护栏组件、仓体直壁段、锥形料斗、支腿组件几个独立模块，各模块之间采用螺栓连接的形式，无需现场大量焊接作业，既降低了现场安装的施工难度，也方便后期设备的移位与拆解维护。爬梯与仓体的连接位置采用多组连接耳板固定，连接点分布在爬梯的不同高度位置，能够承受人员攀爬时的横向载荷，不会出现爬梯晃动、连接松脱的问题。

　　在安装边界方面，该装置的支腿底部预留了地脚螺栓安装孔，安装时只需按照支腿的分布尺寸提前在混凝土基础上预埋地脚螺栓，即可完成设备的固定，设备整体的重心落在四个支腿围成的矩形区域中心位置，即使在户外有风载的工况下也能保持足够的稳定性，无需额外加装斜拉固定结构。顶部平台的进料口位置可根据现场的进料方式选择对接气力输送管道、皮带输送机落料口或者人工投料口，适配不同的上料工艺需求，仓体内部可根据物料特性选择加装防磨衬板或者破拱装置，进一步提升设备对不同物料的适配能力。
