工业级双筒并联除尘装置三维结构设计

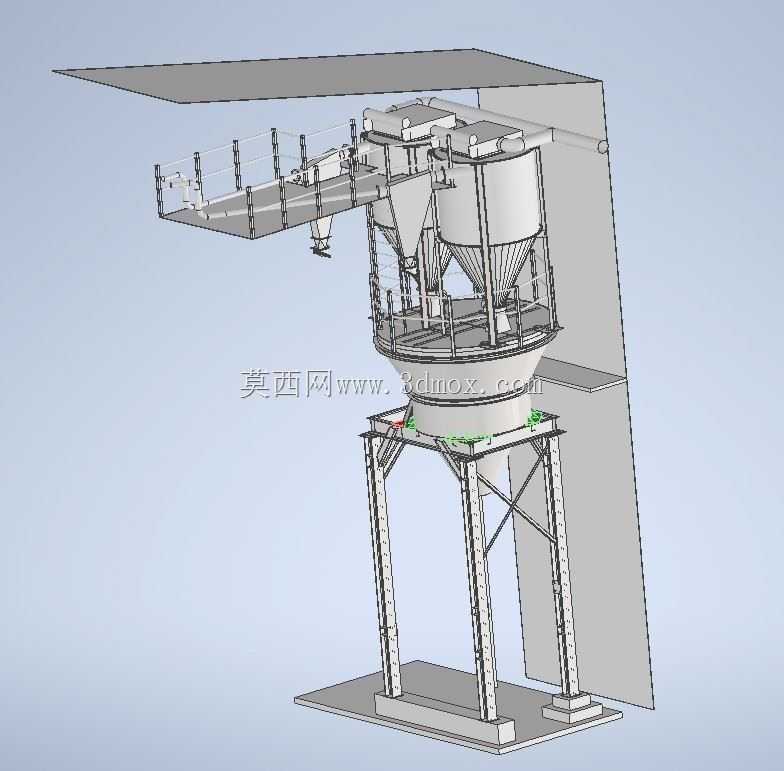

　　在木工加工、建材粉碎、粮食输送这类持续产生悬浮粉尘的生产场景里，单台除尘设备往往难以覆盖大跨度产尘点的捕集需求，且单筒设备在清灰阶段会出现短暂的除尘效率波动，无法满足连续生产工况下的废气处理要求，双筒并联结构的除尘装置正是针对这类痛点设计的专用环保处理设备。从三维结构的细节来看，该装置采用两个完全对称的锥形灰斗作为粉尘沉降收集单元，上部的筒体段内部预留了滤袋或滤筒的安装空间，进风管路采用侧进风的分配结构，可将含尘气流均匀分流至两个筒体内，避免单筒负荷过高导致的滤材过早堵塞。顶部的平台设置了通长的检修走道与防护栏杆，走道边缘预留了检修人员操作的安全空间，走道下方对应每个筒体的顶部位置，都预留了脉冲清灰机构的安装接口，

　　可直接对接压缩空气管路实现离线清灰，当其中一个筒体进入清灰流程时，另一个筒体可保持正常过滤状态，全程不会中断产尘点位的负压抽吸，完全适配流水线连续生产的作业节奏。支撑结构采用四根带地脚安装板的型钢立柱作为主承重构件，立柱之间设置交叉斜撑形成稳定的桁架结构，可抵消设备运行过程中通风机带来的振动载荷，避免长期运行出现结构焊缝开裂的问题；灰斗下部的卸灰口位置预留了刚性叶轮给料机或者翻板阀的安装法兰，可直接对接后续的粉尘输送设备，无需额外做接口改装。设备的安装边界需要结合现场工况核算，主立柱的地脚螺栓孔中心距要与现场预埋的钢板位置精准匹配，上部进风管路的对接法兰要与车间主除尘风管的标高保持一致，顶部检修平台的上方要预留不小于1.8米的净空，

　　方便后期更换内部滤材时的吊装作业；侧面的走台延伸段可直接对接车间的上层操作平台，不需要额外搭建独立的检修梯架。从气流组织的设计逻辑来看，含尘气流从侧部风管进入筒体后，会先通过气流分布板降低流速，大颗粒粉尘在重力作用下直接落入下部灰斗，细颗粒粉尘随气流上升附着在滤材外表面，过滤后的洁净气流从上部的净气室汇总后排出，整个流道没有明显的直角急转弯结构，可大幅降低管路内部的风阻损耗，减少配套风机的功率配置。灰斗的锥角设计参考了常见工业粉尘的安息角参数，避免粉尘在斗壁堆积搭桥导致卸灰不畅，灰斗外壁还预留了振动器的安装位，针对含水率稍高的易粘附粉尘，可加装振动装置辅助卸灰。整个设备的结构拆分完全按照实际加工装配的逻辑建模，每个法兰连接面、

　　螺栓孔位、支撑节点都做了细节还原，可直接用于指导车间的下料、焊接与装配作业，也可作为同类除尘项目方案设计时的选型参考，帮助结构设计人员快速核算设备的占地空间、载荷分布与管路对接位置，减少前期方案阶段的重复建模工作量。
