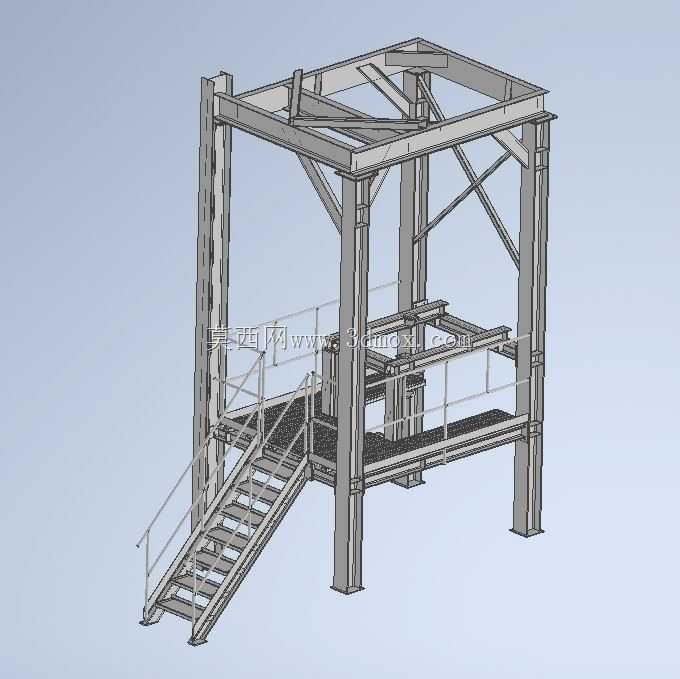

带斜梯护栏的工业钢结构操作平台框架

　　这套钢结构框架是工业生产场景中常用的高位操作支撑载体，常见于生产线旁的设备操作工位、大型机组的检修维护站位、仓储区域的高位理货作业点，也可作为中小型设备的上部安装承载基座，适配车间内需要抬升作业高度、拓展操作空间的各类工况。从结构组成来看，主体采用H型钢作为主承重立柱，立柱底部预留地脚螺栓安装孔位，可直接与混凝土地面或预埋钢板做刚性连接，单根立柱的截面选型匹配常规2-3米抬升高度下的均布载荷要求，四根主立柱沿矩形轮廓排布，形成整体框架的竖向受力体系。顶部承载层采用工字钢与槽钢拼接成井字梁格，梁格上方预留花纹钢板铺设的安装位，可根据实际作业需求铺设防滑钢板或者钢格板，满足人员站立、小型工具放置、轻型设备挂载的承载要求，

　　梁格之间增设斜向角钢支撑，抵消水平方向的剪切力，避免框架受侧向载荷时出现整体形变。框架侧面集成了固定式斜梯，斜梯的踏步采用防滑花纹钢板折弯成型，踏步间距控制在200-230mm的常规工业梯步范围，斜梯两侧加装圆管护栏，护栏高度符合工业作业防护的常规要求，扶手与梯段之间设置中间横杆，防止人员上下梯时发生踏空坠落风险，斜梯与主框架之间采用焊接加螺栓紧固的双重连接方式，消除梯段晃动的隐患。主框架的作业层周边同样设置了连续式防护栏杆，栏杆立柱与顶部梁格焊接固定，横杆分为上下两层，可根据需求在栏杆下部加装挡脚板，避免工具或者物料从平台边缘滑落。在设计逻辑上，这套框架优先考虑了现场拼装的便捷性，

　　所有型钢构件在预制阶段就完成了坡口处理与连接孔位加工，现场可通过法兰盘拼接、螺栓紧固完成主体组装，不需要大量现场焊接作业，能有效缩短现场安装周期，同时构件的拆分尺寸适配常规货运车辆的运输边界，不需要超限运输即可完成配送。从安装边界来看，这套框架的整体占地轮廓控制在3.5米×4米范围内，竖向总高度根据常规作业需求设置为3.2米，斜梯向外延伸的水平投影长度约2.8米，安装时只需要保证地面平整度误差在5mm/m范围内，即可完成调平固定，不需要额外做复杂的基础处理，适配大部分工业厂房的地面承载条件。结构受力层面，主立柱的长细比经过校核，在承受顶部每平方米200kg的均布活载荷时，立柱的形变量控制在规范允许的范围内，

　　斜向支撑的布置位置避开了人员通行与设备安装的预留空间，不会对后续平台上的设备布局、人员走动造成干涉。在实际使用场景中，这类框架可根据需求在顶部梁格下方预留设备吊装挂点，方便后期在平台下方安装小型生产设备、管线桥架或者气动元件，框架的型钢表面可根据车间的防腐要求做喷漆、镀锌处理，适配潮湿、多粉尘等不同的车间环境，部分需要防爆要求的工况下，还可以将护栏、踏步的材质替换为无火花材料，满足特殊生产区域的使用要求。不同于定制化的大型钢结构平台，这套框架的构件标准化程度较高，大部分型钢连接件都可以采用通用标准件，后期维护更换构件时不需要单独开模定制，能有效降低后期的运维成本，同时框架的模块化设计也支持后期根据作业需求做横向拓展，可将多组同规格框架拼接成更长的连续操作平台，适配更长的生产线作业面需求。
