工业厂区架空管线用桁架式管支架桥

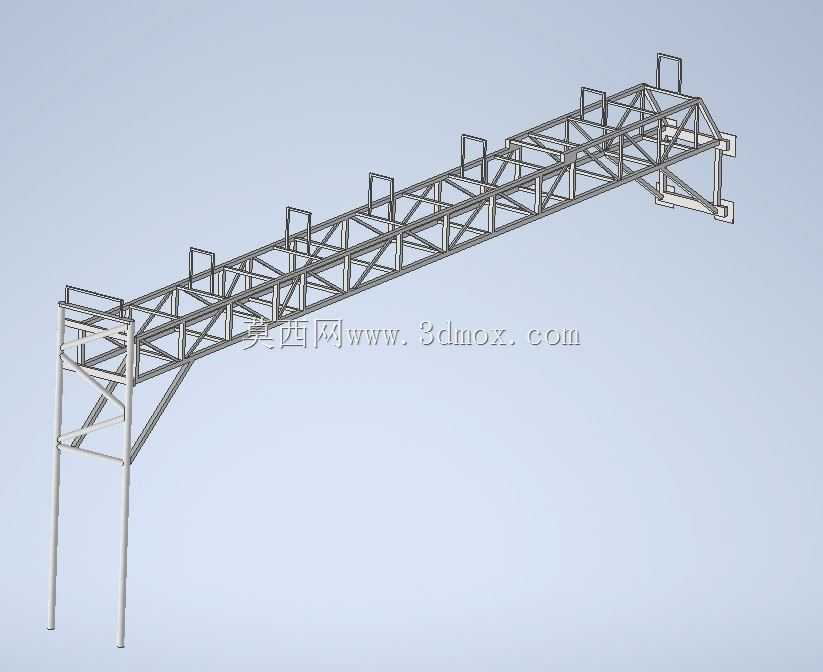

　　在化工、电力、冶金等流程工业厂区的管线布设场景中，管支架桥是承担多根工艺管线架空敷设的核心支撑结构，能够规避地面通行、设备布置与管线布设的空间冲突，同时减少管线受地面积水、重物碾压、外力磕碰的损伤概率，保障工艺介质输送路径的稳定可靠。这款桁架式管支架桥采用空间桁架受力体系，区别于传统实腹式支架的笨重结构，通过弦杆、腹杆的组合排布将管线荷载均匀传递至支撑立柱，在同等承载能力下可大幅降低钢材用量，同时提升结构整体的抗扭、抗侧移性能，适配多管线并行敷设的大跨度支撑需求。从结构设计逻辑来看，该支架桥的主桁架采用等边三角形腹杆排布，上下弦杆承担管线竖向荷载带来的弯矩，斜腹杆与竖腹杆共同传递剪力，所有杆件连接节点均采用刚性连接设计，

　　可抵消管线运行过程中因介质温度变化产生的轴向推力，避免结构出现局部失稳。顶部预设的多个U型管卡安装位，可适配不同管径的工艺管道、公用工程管道的固定需求，安装位沿桥架长度方向等距排布，既可以满足管线的固定间距要求，也能为后续管线扩容预留安装空间。支架桥的单侧支撑立柱采用双立柱斜撑结构，立柱底部设置带安装孔的连接法兰，可通过地脚螺栓与厂区混凝土基础刚性连接，斜撑杆与主桁架下弦形成稳定三角支撑，可承受风荷载、管线振动带来的水平方向作用力，避免支架桥出现侧向倾覆。在安装边界控制上，该支架桥的跨度设计适配厂区常见的道路、设备区上空跨距需求，桁架整体宽度可满足4-6根并行管线的布设空间，立柱高度可根据厂区地面通行净空要求调整，确保下方满足人员、

　　巡检车辆的通行需求。结构设计阶段充分考虑了现场安装的便捷性，所有杆件均采用标准化型材下料，节点连接板提前预制，现场仅需通过螺栓拼接或焊接即可完成组装，无需复杂的现场加工工序，可有效缩短现场施工周期。从实际使用场景出发，这类桁架式管支架桥不仅可用于厂区室外架空管线的支撑，也可用于大型厂房内部、罐区之间的管线连通支撑，相比混凝土支架具备自重轻、施工快、可拆装调整的优势，尤其适合后期管线改造频繁的厂区使用。结构受力计算过程中，已充分考虑管线充水后的满载荷载、当地极端风荷载、冬季积雪荷载以及管线运行时的振动荷载，所有杆件的型材选型均预留足够的安全余量，避免长期使用过程中出现杆件变形、节点开裂等问题。桥架的上弦平面额外设置了水平支撑构件，

　　可增强桁架整体的平面外稳定性，避免大跨度情况下出现桁架侧向失稳的问题，端部的连接支座可根据现场实际需求设计为固定支座或滑动支座，适配不同管线的热胀冷缩补偿需求，减少管线应力对支架结构的破坏。在细节处理上，所有杆件的端部均做倒角处理，避免现场安装过程中出现尖锐边角划伤施工人员，连接节点的螺栓孔均采用长圆孔设计，可抵消现场基础施工的尺寸误差，降低安装对位难度。
