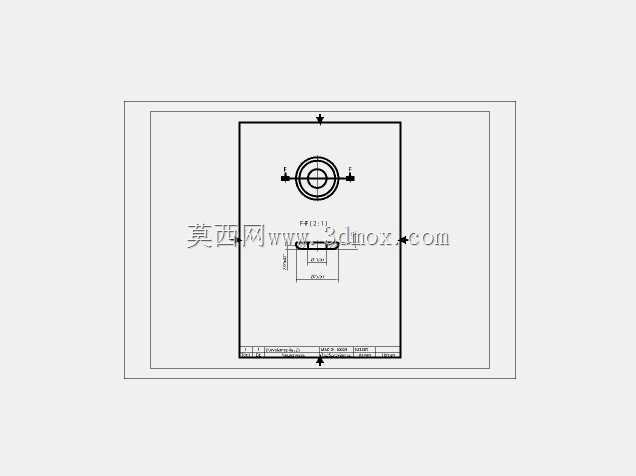

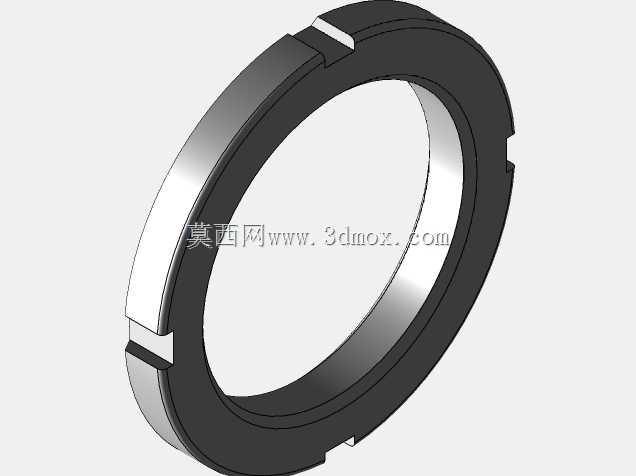

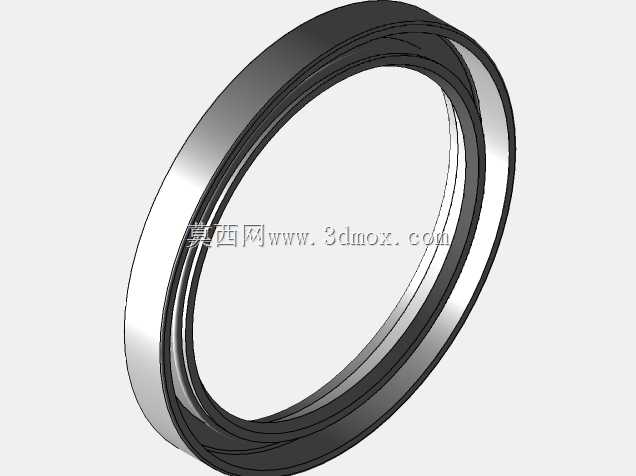

平置环形金属垫圈结构设计

　　在各类机械装配场景中，这类环形平垫圈是应用覆盖范围极广的基础配件，从重型工程机械的铰接部位、液压管路的法兰连接面，到普通机电设备的螺栓紧固点位，都能见到它的身影。它的核心作用首先是分散紧固件施加的压应力，避免被连接件的基材表面因为螺栓锁紧时的局部压强过大出现压溃、凹陷，尤其是在铝合金、工程塑料这类强度较低的基材上装配时，加装这类垫圈能有效提升连接结构的长期稳定性。其次它还能填补连接面之间的微小加工公差，抵消接触面的平面度误差，在静密封场景中配合密封胶或密封圈使用，能减少介质渗漏的风险，部分有绝缘需求的场景下，调整材质后的同结构垫圈还能起到电流隔断的作用，避免不同金属接触面出现电化学腐蚀。

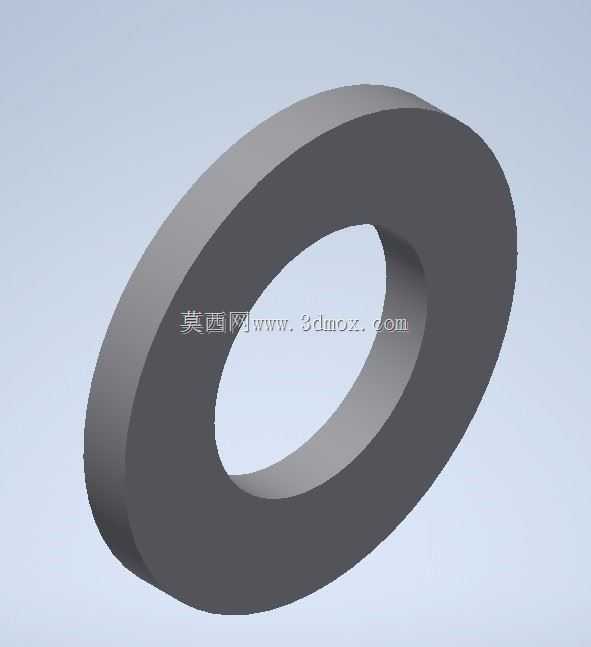

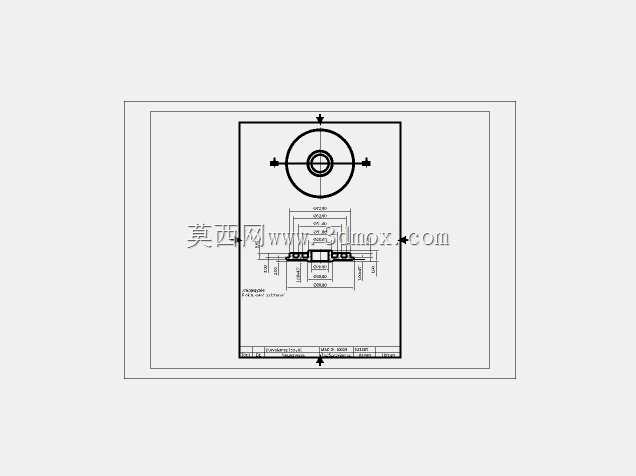

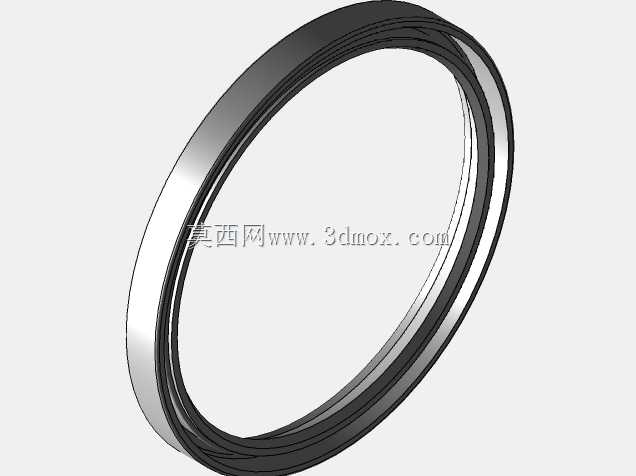

　　从设计思路来看，这类平垫圈的结构没有多余的异形特征，整体为等厚度的环形回转体，内外圆均采用同轴设计，端面的平面度、平行度是核心形位公差要求，若两个端面存在翘曲或者平行度超差，锁紧后会出现局部应力集中，不仅无法起到分散压力的作用，反而会导致螺栓预紧力分布不均，长期受振动载荷时容易出现螺栓松动。设计时首先要匹配对应规格的紧固件尺寸，内孔直径要比配合的螺栓外径大0.2-0.5mm，保证装配时垫圈能顺利套入螺栓杆，不会出现卡滞；外圆直径通常根据被连接件的承压面大小确定，一般为螺栓公称直径的2-2.5倍，保证压应力能均匀扩散到足够大的接触面积上。厚度的选择则要结合连接部位的载荷等级，重载工况下选用厚度更大的垫圈，避免受压后出现塑性变形，轻载且有空间限制的场景则可以选用薄型垫圈，减少装配空间的占用。

　　从安装边界来看，这类垫圈的安装没有复杂的定位要求，只需要在装配前确认两个端面没有毛刺、磕碰损伤，套入螺栓后平贴在被连接件表面，再依次加装弹垫、拧上螺母即可。需要注意的是，同一连接点位如果使用多个平垫圈，总厚度不能超过螺栓公称直径的0.8倍，否则会导致螺栓的有效啮合长度不足，降低连接强度；同时垫圈不能出现偏心安装，若内孔与螺栓杆的同轴度偏差过大，会导致承压面受力不均，失去应有的应力分散作用。在有轴向窜动的转动部位，这类垫圈还可以作为调整垫片使用，通过叠加不同厚度的同尺寸垫圈，调整轴系的轴向间隙，控制齿轮、轴承的装配位置，这种用法在变速箱、减速机的装配中十分常见，不需要额外加工定制调整件，通过标准垫圈的组合就能快速达到装配尺寸要求，大幅降低装配调试的成本。

　　在实际选型过程中，还要结合使用场景的环境特性选择对应的材质，普通干燥室内环境使用普通碳钢冲压垫圈即可，表面做发黑或者镀锌处理提升防锈能力；在户外潮湿或者有腐蚀介质的场景中，需要选用不锈钢或者铜质垫圈，避免长期使用后出现锈蚀，导致垫圈与被连接件粘连，后期维护拆卸困难；在有温度交变的工况下，还要考虑垫圈材质的热膨胀系数与被连接件、紧固件的匹配性，避免温度变化时因为膨胀量差异导致预紧力变化，出现连接松动。这类看似结构简单的环形零件，实际在整个机械连接系统中起到的作用不可忽视，很多设备出现的连接松动、密封渗漏、基材压损等故障，追根溯源都是垫圈选型不当或者安装不规范导致的，在三维建模过程中，不能因为结构简单就忽略公差、尺寸匹配的细节，要结合实际应用场景的载荷、安装空间、环境特性确定各项参数，才能保证最终设计的零件在实际装配使用中达到预期效果。建模时优先采用回转特征生成基体，不需要复杂的曲面操作，重点要保证内外圆的同轴度、两个端面的平行度参数符合行业通用标准，倒角尺寸控制在0.2-0.5mm，去除锐边避免装配时割伤操作人员或者损坏密封件。
