工业厂房用电动卷帘百叶门结构设计

　　日常做厂区外围护结构选型时，这类带百叶结构的电动卷帘门是不少生产车间、仓储物流出入口的常用选项，不同于普通密闭式卷帘，它在门体闭合状态下仍能保留一定的通风透气能力，同时兼顾基础的防盗、遮挡视线需求，尤其适合需要常态化通风、又要控制人员随意进出的生产区域，比如热处理车间、普通物料周转仓、临街的设备间出入口，都能见到这类结构的实际应用。

　　从实际使用场景来看，这类卷帘门的安装边界需要提前在土建阶段预留对应洞口尺寸，门体顶部的卷轴安装位要预留足够的收纳空间，卷轴的同轴度公差需要控制在合理范围，避免门体升降过程中出现偏磨、卡滞的问题。门体侧边的导轨需要和墙体结构做可靠连接，导轨的直线度每米偏差不能超过1.5mm，导轨和帘片之间预留合适的活动间隙，既要保证帘片升降顺畅，又要避免间隙过大导致帘片脱轨、大风天气下出现异响晃动。

　　设计这类门体结构时，首先要考虑帘片的连接可靠性，每一片百叶帘片之间采用铰接结构，转动副的间隙要控制在合理区间，既要保证帘片卷绕到卷轴上时能顺畅弯折，又要避免间隙过大导致闭合状态下帘片错位。帘片本身的百叶角度是经过反复校核的，常规状态下闭合时百叶的倾斜角度既能阻挡外部视线直接穿透门体，又能让空气顺着百叶间隙流通，部分需要调节通风量的场景，还可以在帘片侧边增加联动调节结构，实现百叶角度的按需调整，不过常规工业用款为了保证结构可靠性，大多采用固定百叶角度的帘片，减少活动部件带来的故障点。

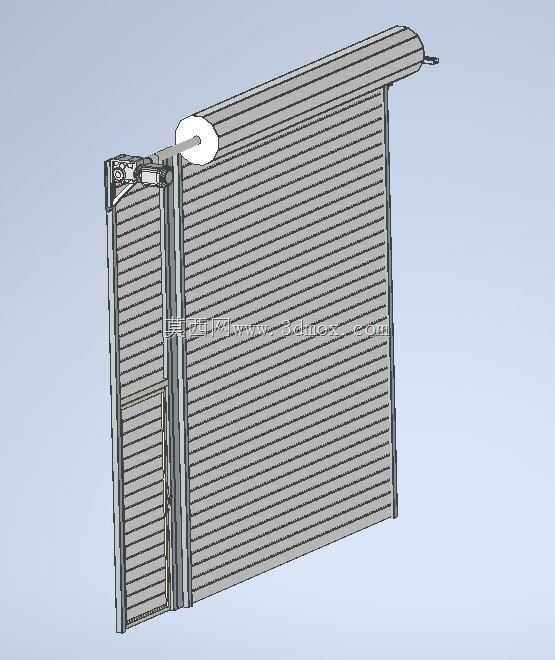

　　驱动部分的安装位置一般在卷轴的一端，输出轴和卷轴之间采用刚性联轴器连接，传递扭矩的同时保证传动同轴度，驱动端的支架需要做加强处理，承担门体卷绕过程中的全部扭矩负载，支架和墙体之间的膨胀螺栓选型要匹配门体总重量，按照静载荷的3倍以上做安全系数校核，避免长期运行后支架松动。门体底部的底梁需要做配重处理，保证门体下降过程中能依靠自重顺畅贴合地面，底梁和地面接触的位置加装柔性密封胶条，减少灰尘、雨水从底部缝隙渗入室内，同时降低门体下降到底时的碰撞噪音。

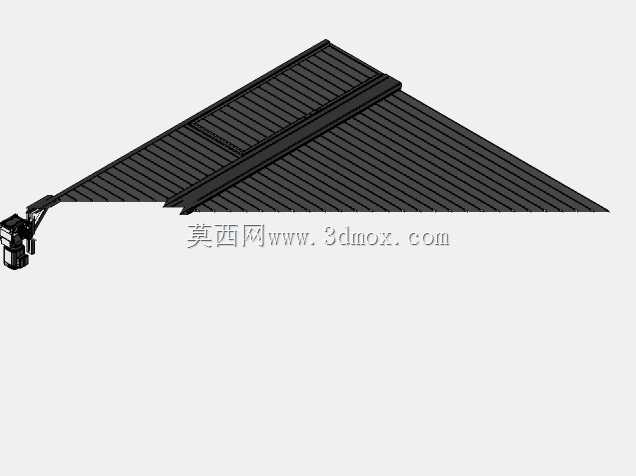

　　从结构建模的角度来说，这类门体的帘片属于重复阵列结构，建模时先做单片帘片的参数化模型，预留好铰接位的配合尺寸，再按照卷轴的卷绕半径做阵列装配，要注意每一片帘片在卷绕状态下的转动角度，避免装配时出现干涉，尤其是帘片和卷轴连接的固定端，要做专门的连接片结构，保证最上端的帘片和卷轴之间固定可靠，不会随着卷绕动作出现相对滑动。导轨部分的建模要匹配帘片侧边的导向头尺寸，导向头在导轨内的活动行程要覆盖门体全高的升降范围，导轨两端要做限位结构，避免门体升降超出行程后脱轨。

　　实际选型时还要考虑使用场景的抗风需求，沿海多风区域的安装场景，需要适当增加帘片的板材厚度，同时加密导轨和墙体的连接点间距，提升整体结构的抗风载能力，避免强风天气下帘片从导轨中脱出。如果是用在有保温需求的区域，还可以在百叶帘片的空腔内填充保温材料，不过这类带通风结构的卷帘门本身不做完全密封设计，保温性能会弱于全密闭的保温卷帘，选型时需要结合实际使用需求做取舍。

　　安装过程中还要注意卷轴的水平度调校，水平度偏差过大会导致帘片在升降过程中向一侧偏移，长期运行会磨损侧边导向结构，甚至出现帘片卡滞、电机过载烧毁的问题。电气控制部分一般会搭配上下限位开关，门体升到最高位、降到最低位时自动切断驱动电源，部分场景还会加装遇阻反弹结构，门体下降过程中碰到障碍物时自动反向抬升，避免夹伤人员或者碰损转运的物料。

　　这类门体的日常维护也比较简便，主要是定期给导轨内的滑动面加注润滑脂，检查铰接部位的磨损情况，紧固各个连接点的螺栓，驱动部分按照使用周期做润滑保养，就能保证长期稳定运行。相比普通的平开门、推拉门，这类卷帘门在开启后能完全收纳到洞口上方的卷轴位置，不会占用洞口两侧的地面空间，对于物料周转频繁、需要通行叉车等工业车辆的出入口来说，空间利用率更高，不会因为门体开启后占用通道位置影响物料转运效率。
