SC402锥底支腿式储料筒仓结构设计

　　散料存储环节是粮食加工、建材生产、饲料加工、化工粉体处理等流程工业生产链路中衔接上游来料与下游加工的核心节点，锥底支腿式筒仓凭借占地利用率高、出料顺畅、土建适配性强的特点，成为中小产能产线散料暂存的主流选型，本次呈现的SC402规格筒仓结构，针对200-440立方米每小时的进料通量做了针对性结构匹配，可适配谷物、塑料粒子、粉状建材等流动性中等的散状物料存储需求。

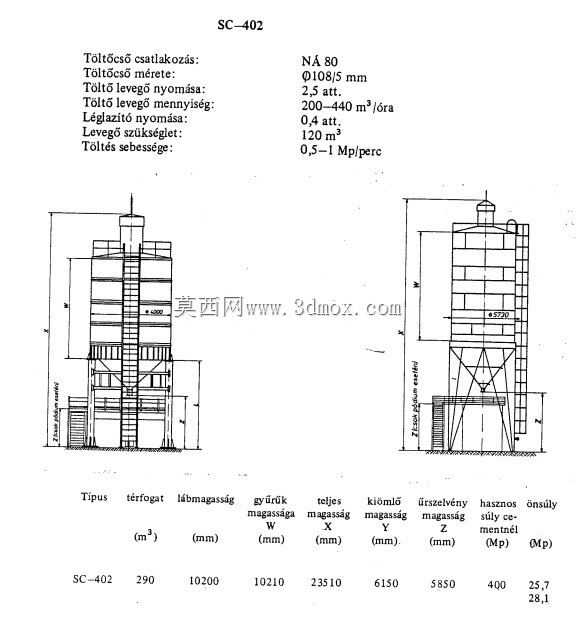

　　从实际落地的工程场景来看，这类支腿式锥底筒仓不需要做全高混凝土承台，仅需在支腿落点做独立混凝土基础即可完成安装，相比落地式平底筒仓大幅降低土建施工量，尤其适合老旧厂区改造、临时产线搭建、场地地质承载力有限的工况；仓顶设置的进料接口匹配气力输送管路的安装尺寸，配套的排气接口可平衡仓内气压，避免进料过程中仓内正压导致的粉尘外溢或进料不畅问题，仓顶检修平台与直爬梯的配置满足日常巡检、料位计校准、维护作业的通行需求，爬梯外侧设置的护笼符合工业生产的安全防护要求。

　　结构设计层面，仓体直段采用等直径圆筒结构，可最大化利用垂直空间的存储容积，直段外壁的环向加强筋按物料侧压力分布梯度做不等间距布置，靠近锥段的下部仓壁承受的物料侧压力更大，加强筋间距相应缩小，避免满仓状态下仓壁出现鼓胀变形；下部锥形段的锥角设计匹配常见散料的安息角参数，可保证无辅助出料装置的情况下依靠物料自重完成整体出料，减少仓内残料堆积，锥段与直筒段的连接位置采用加厚过渡圈做应力分散，避免满仓出料时该位置出现应力集中导致的焊缝开裂；支腿结构采用型钢焊接的桁架式设计，相比单根型钢支腿，桁架结构可在同等用钢量下获得更高的结构刚度，抵消物料偏载、风载、轻微地震载荷带来的侧向力，支腿之间的横向连接杆件形成稳定的空间结构，避免支腿出现侧向失稳，支腿底部的预埋板可通过地脚螺栓与混凝土基础牢固连接，安装时可通过垫铁调整仓体的整体垂直度，保证出料口与下游输送设备的对中精度。

　　从安装边界尺寸来看，该筒仓总高度控制在12米左右，支腿落点形成的占地轮廓长宽均在6米级别，常规工业厂房内部或室外预留场地均可满足安装要求，仓体侧面预留的料位计安装孔、人孔位置均按照常规运维需求做了定位，人孔尺寸可满足检修人员进出仓内清理、检修的通行需求，出料口的法兰尺寸匹配常见的旋转卸料阀、振动给料机的接口标准，不需要额外做转接法兰即可完成与下游出料设备的对接。在实际建模与结构校核过程中，需要重点关注锥段与支腿连接位置的载荷传递路径，满仓状态下整个仓体加物料的总重量全部通过四个支腿传递到基础，连接节点的焊缝强度、节点板厚度需要做针对性校核，避免长期载荷作用下出现节点变形；同时仓壁的壁厚选择需要结合存储物料的密度、磨损性做调整，存储磨琢性较强的物料时可在锥段内壁增加耐磨衬板，延长仓体使用寿命。这类筒仓的结构设计不需要复杂的曲面加工，所有零部件均可采用常规钢板、型材通过焊接、螺栓连接完成装配，加工制造门槛较低，同时模块化的结构设计可实现分段运输，到现场后再完成拼接安装，降低大尺寸构件的运输成本。在产线布局时，需要在筒仓周边预留足够的检修空间，尤其是爬梯侧、人孔侧需要预留不小于1米的通行与操作空间，出料口下方需要预留足够的设备安装与维护空间，方便后续给料设备、输送设备的检修更换。
