工业级电动直线驱动执行机构结构

　　这类直线驱动执行件在工业场景里的覆盖范围极广，从自动化生产线的工位挡停、工装夹具的夹紧松开，到户外环卫设备的刮板举升、农业机械的机具姿态调整，再到医疗康复设备的体位调节、智能家居的电动家具升降，只要是需要可控直线往复推拉动作、又不适合布设液压气动管路的场景，基本都能看到这类结构的身影。和传统的气缸、液压缸相比，它不需要配套气源、液压站以及繁杂的管路阀组，只需要接入对应规格的直流供电就能完成动作，布线和维护的工作量大幅降低，尤其适合分散布置、移动作业或者对洁净度有要求的工况，不会出现油气泄漏污染作业环境的问题。

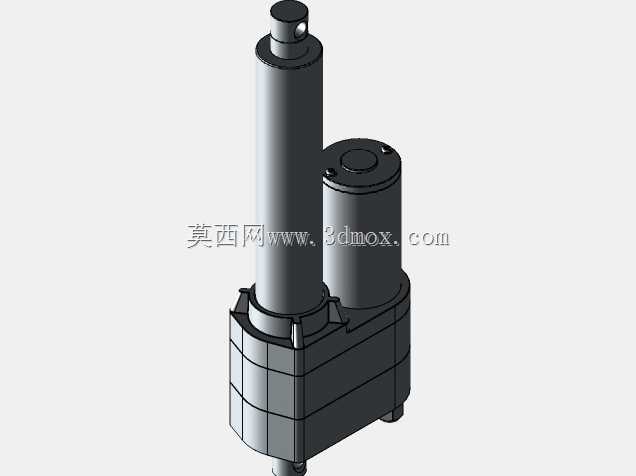

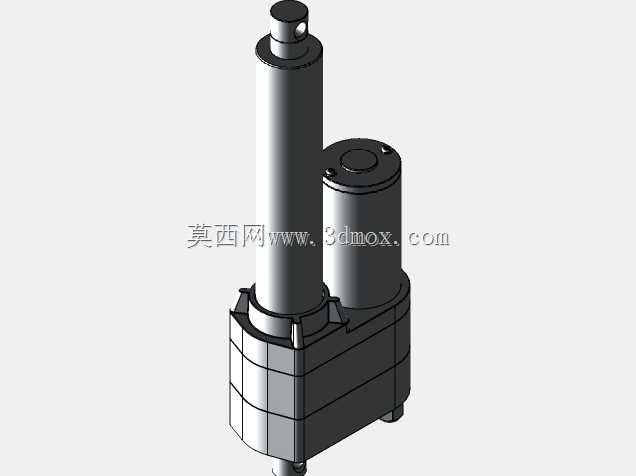

　　从结构设计逻辑来看，这套执行机构采用了驱动单元与伸缩套筒平行偏置的布局，没有把驱动电机和传动丝杠做同轴串联布置，能有效压缩整机的轴向安装长度，对于安装空间轴向尺寸受限的设备点位来说，这种布局的适配性更强。驱动端的密封端盖做了止口定位结构，和下部的齿轮减速腔、上部的伸缩外筒配合处都预留了密封件安装槽，能满足户外作业场景下的防尘防水要求，避免粉尘、水汽侵入传动副造成磨损卡滞。伸缩部分采用多级套筒嵌套的结构设计，内层套筒表面做了硬质氧化处理，和外层导向筒之间配了耐磨导向环，既能保证伸出后的整体刚性，减少侧向受力带来的偏磨，也能控制缩回状态下的整体长度，拉长有效行程和缩回长度的比值，适配更多安装距受限的场景。

　　传动路径的设计上，驱动电机输出的高转速低扭矩动力，先经过下部腔体内的行星减速齿轮组降速增扭，再通过锥齿轮副换向传递到和伸缩套筒平行布置的传动丝杠上，丝杠带动和内套筒固连的丝杠螺母做直线运动，最终实现推杆的伸缩动作。这种传动结构的自锁性能可靠，当传动副的导程角小于当量摩擦角时，即使断电状态下推杆也能保持锁定位置，不会因为承受轴向负载出现自行回缩的问题，不需要额外加装机械锁止机构，简化了整体结构。安装接口部分，缸体尾部和推杆伸出端都设计了带销孔的铰接耳，这种铰接安装方式可以补偿安装过程中的少量角度偏差，避免因为安装同轴度误差导致推杆承受额外的径向弯矩，延长传动部件的使用寿命；如果是需要刚性固定的场景，也可以将尾部铰接耳替换为法兰安装座，适配不同的设备安装需求。

　　做结构选型或者建模复刻的时候，首先要明确安装边界的几个核心尺寸：缩回状态下两端铰接孔的中心距决定了最小安装空间要求，伸出后的最大中心距对应有效工作行程，缸体的最大外径、偏置驱动单元的轮廓尺寸则要确认安装点位周围是否有结构干涉。另外要注意侧向负载的允许值，这类推杆主要承受轴向推拉负载，过大的侧向力会加速导向环和丝杠的磨损，设计安装结构的时候要尽量让负载方向和推杆轴线重合，如果不可避免存在侧向受力，需要额外加装导向导轨分担径向力。建模过程中要重点关注齿轮减速腔的配合公差、丝杠螺母的传动间隙、密封槽的尺寸精度，这些细节直接影响最终装配后的动作顺畅度和使用寿命，比如导向环和内套筒的配合间隙要控制在合理范围，间隙过大会导致伸缩晃动，间隙过小则会增大摩擦阻力甚至出现卡滞；齿轮副的侧隙也要匹配设计要求，既要保证传动顺畅无卡滞，也要避免反向间隙过大影响位置控制精度。
