伺服驱动式可控曲线轨迹执行锁止机构

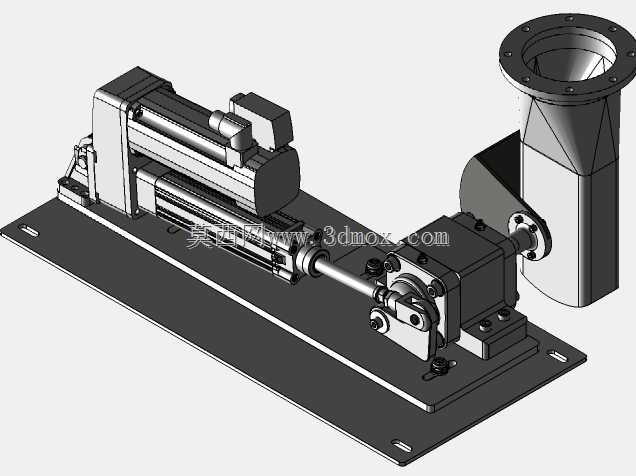

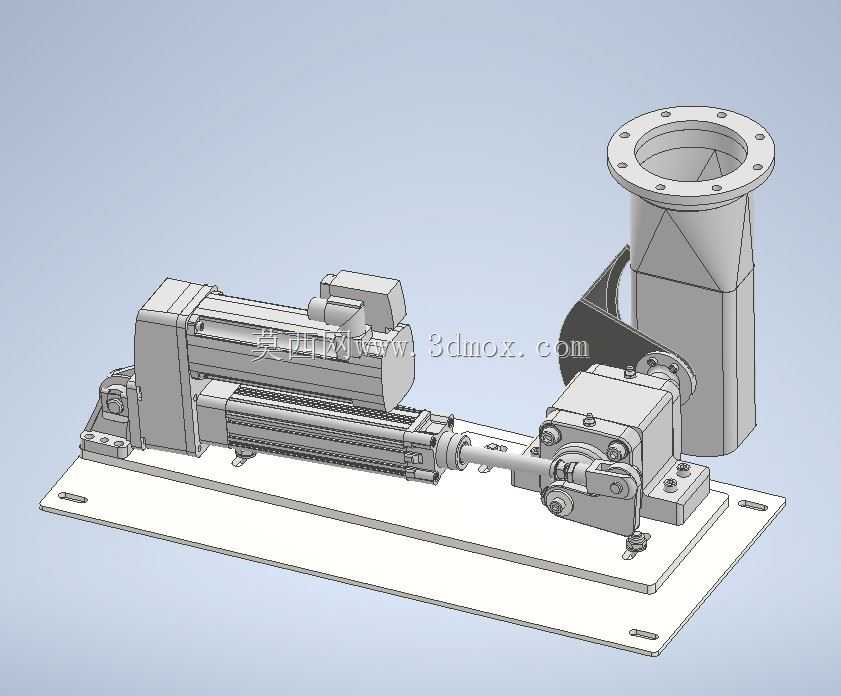

　　这套机构的核心应用场景集中在需要按预设曲线轨迹完成锁止动作的工业工位，常见于粉体物料输送管路的通断锁止、自动化产线工位的轨迹式限位锁止、特种试验设备的舱门曲线锁紧环节，区别于常规直线锁止或旋转锁止结构，它能通过连杆机构的运动学耦合，让锁止端输出非直线、非整圆的可控曲线运动轨迹，适配常规锁具无法覆盖的特殊安装与动作需求。从结构布局来看，整套机构采用一体化底板安装设计，所有功能组件都固定在一块带长圆形安装腰孔的钢制底板上，安装时不需要额外拼接各组件的安装基准，只要通过底板上的腰孔调整好整体位置，打螺栓固定即可完成初装，大幅降低现场安装的调试工作量。驱动端采用伺服电动缸作为动力输出源，电动缸的缸体尾部通过铰接支座与底板连接，

　　可在小范围内自适应调整传动角度，避免加工或安装误差导致的传动卡滞；电动缸的输出杆通过十字铰接头与中间的连杆传动组连接，能补偿多方向的装配偏差，保证动力传递的平顺性。中间的传动连杆组采用多杆铰接设计，通过提前计算好的各杆长度、铰接点位置，将电动缸的直线伸缩运动转化为锁止摆臂的特定曲线摆动轨迹，摆臂的末端连接锁止执行端，动作时不会和周边的管路、设备结构产生运动干涉。和执行端配合的是上方带标准法兰接口的对接筒体，筒体上端的法兰采用圆周均布的螺栓孔设计，可直接和同规格的工业管道、设备舱口对接，不需要额外制作过渡连接件；筒体内部为通腔结构，锁止摆臂摆动到锁止位置时，会完全封堵筒体的通腔截面，摆动到解锁位置时则完全退到通腔外侧，

　　不会对通腔内的物料输送、部件通行造成遮挡。设计过程中优先考虑了运动边界的控制，所有铰接点都配置了自润滑衬套，长期往复动作不需要频繁加注润滑脂，同时在摆臂的两个极限位置都设置了硬限位块，避免超程动作导致机构损坏；传动连杆的铰接轴都采用防松螺母锁紧，设备运行过程中不会因为振动出现轴件松脱的问题。从安装边界来看，整套机构的底板长度控制在适配常规设备侧装支架的尺寸范围内，宽度方向不会超出法兰接口的外圆直径太多，安装时只需要在对接位置预留出摆臂动作的扇形空间即可，不需要额外扩大安装工位的占地面积；电动缸的线缆从缸体尾部的接线端引出，可顺着底板边缘的走线槽排布，不会和运动部件产生刮擦。实际使用中，

　　这套机构的锁止力度可通过伺服电动缸的输出扭矩进行精准调节，针对不同的密封需求、锁止阻力调整对应的输出力，既不会因为锁止力过大导致结构变形，也不会因为锁止力不足出现密封不严、锁止到位后松脱的问题；相比气动驱动的锁止机构，它不需要配套气源管路，在没有压缩空气的工位也能直接安装使用，动作位置的重复精度更高，能稳定保证每次锁止都停在预设的曲线轨迹终点。针对粉尘较多的使用场景，所有铰接位置都预留了防尘罩安装位，可加装柔性防尘罩阻挡粉尘进入铰接缝隙，避免磨粒磨损缩短机构使用寿命；筒体和锁止摆臂的配合面可根据使用需求加装密封垫，实现气密封或者粉密封效果，满足有压力要求的管路锁止需求。整套结构的受力路径经过反复优化，电动缸输出的推力通过连杆组传递到摆臂时，会形成增力效果，用较小的缸体输出推力就能满足大锁止力的需求，不需要选用大规格的电动缸，有效控制了整套机构的整体重量与制造成本。
