带自动溢流结构的行星式搅拌装置

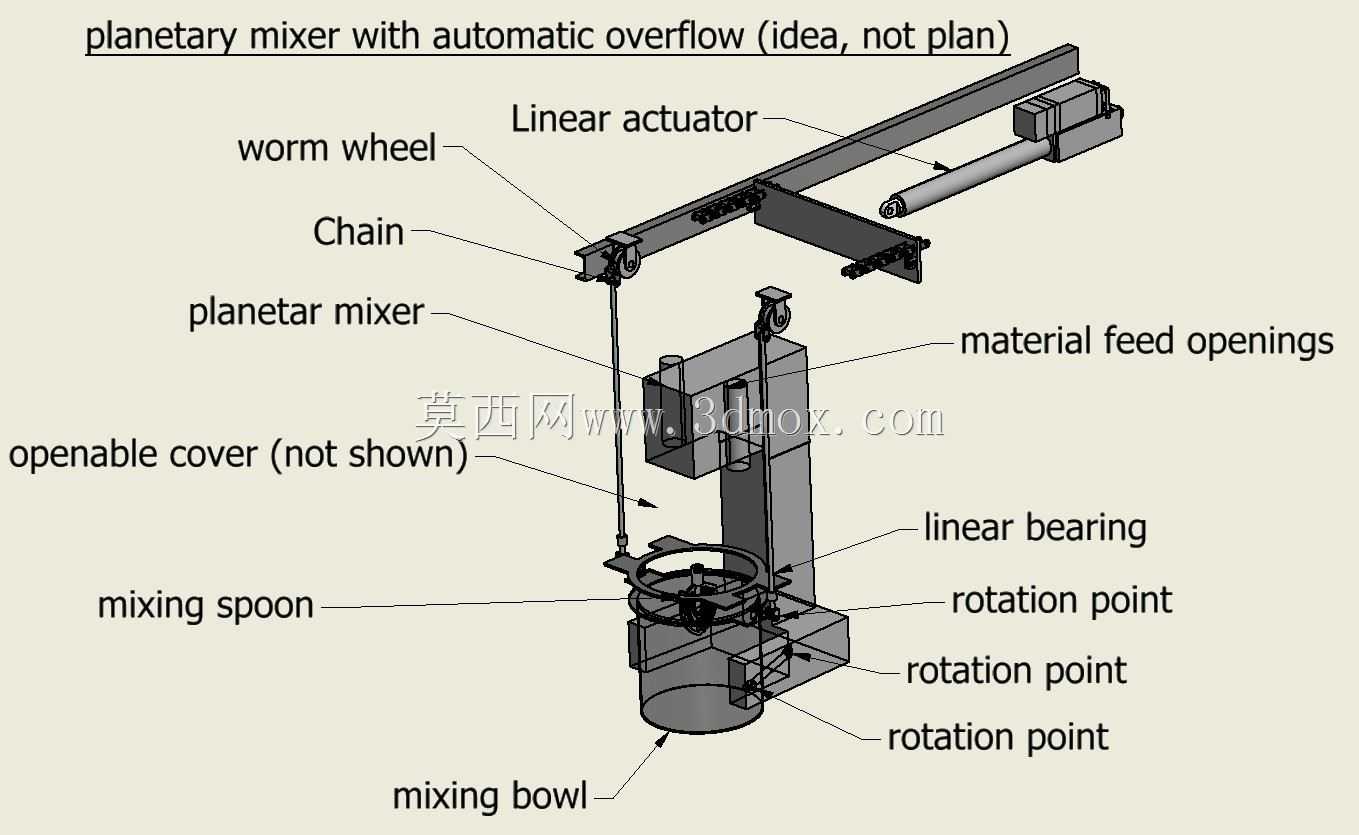

　　在食品酱料、精细化工浆料、高粘度涂料这类物料的批量混配场景里，常规行星搅拌机普遍存在搅拌完成后料碗移位困难、余料溢流污染机架的痛点，这套结构正是针对这类现场问题做的针对性设计。整套装置的核心执行单元是行星搅拌头，搭配专用搅拌勺，可在搅拌碗内实现公转加自转的复合运动，保证高粘度物料在碗内无搅拌死角，不会出现边缘物料堆积、混配不均的情况。

　　结构上部设置线性执行器作为升降驱动源，通过链条传动连接搅拌头安装支架，配合线性轴承做竖直方向的导向，可实现搅拌头的整体抬升与下放，抬升后预留出足够的操作空间，方便操作人员将盛满物料的搅拌碗移出工位，解决了传统固定式搅拌头下料时空间局促、重料碗搬运费力的问题。传动端采用蜗轮蜗杆结构作为动力输入，蜗轮本身具备的自锁特性可保证搅拌过程中传动链不会反向窜动，搅拌转速稳定，不会因为物料粘度波动出现转速忽快忽慢的情况，保障混配工艺的一致性。

　　结构上预留了物料进料口，可在搅拌过程中持续补加物料，当碗内物料液位超过设定阈值时，可通过自动溢流结构将多余物料导出，避免物料满溢后渗入下部旋转支点造成卡滞、磨损。整套结构设置了三处旋转支点，分别承担搅拌头公转、搅拌碗定位、溢流导料板翻转的转动功能，所有支点位置都预留了密封安装位，可适配接触式密封圈或者防尘圈，避免粉尘、浆料进入转动副造成磨损。

　　安装边界上，整套装置的机架采用立式悬臂结构，横向悬臂的伸出长度可根据搅拌碗的直径做适配调整，线性轴承的安装面与竖直导轨的平行度公差需控制在0.1mm/m以内，避免升降过程中出现卡滞。搅拌碗放置工位设置了定位止口，可保证搅拌碗中心与搅拌头公转中心的同轴度误差不超过0.5mm，防止搅拌过程中勺体刮蹭碗壁。上部线性执行器的安装座预留了标准螺栓孔位，可直接固定在车间现有钢架或者配套设备的机架上，不需要额外做复杂的地基改造。

　　这套结构的设计思路没有追求复杂的全自动上下料逻辑，而是聚焦现场操作的实际痛点，用成熟的链传动、蜗轮传动、线性导向结构组合，在控制结构复杂度的前提下解决搅拌碗移位难、溢流污染的问题，所有零部件都采用通用标准件搭配定制机加件的组合，加工难度低，后期维护更换配件的成本也相对可控，适合中小批量物料混配的车间做设备改造或者非标定制时参考。
