斜巷运输绞车牵引力核算配套结构设计

　　在矿山斜巷物料输送、基建坡面设备转运、重型构件坡面就位这类作业场景里，绞车作为核心牵引执行单元，其功率匹配度直接决定作业安全阈值与运行效率，脱离实际载荷工况的选型要么造成动力冗余浪费，要么会出现牵引不足、制动失效的安全隐患，这套设计内容围绕坡面牵引场景的实际受力逻辑展开，把抽象的力学核算和实体结构设计做了对应落地。

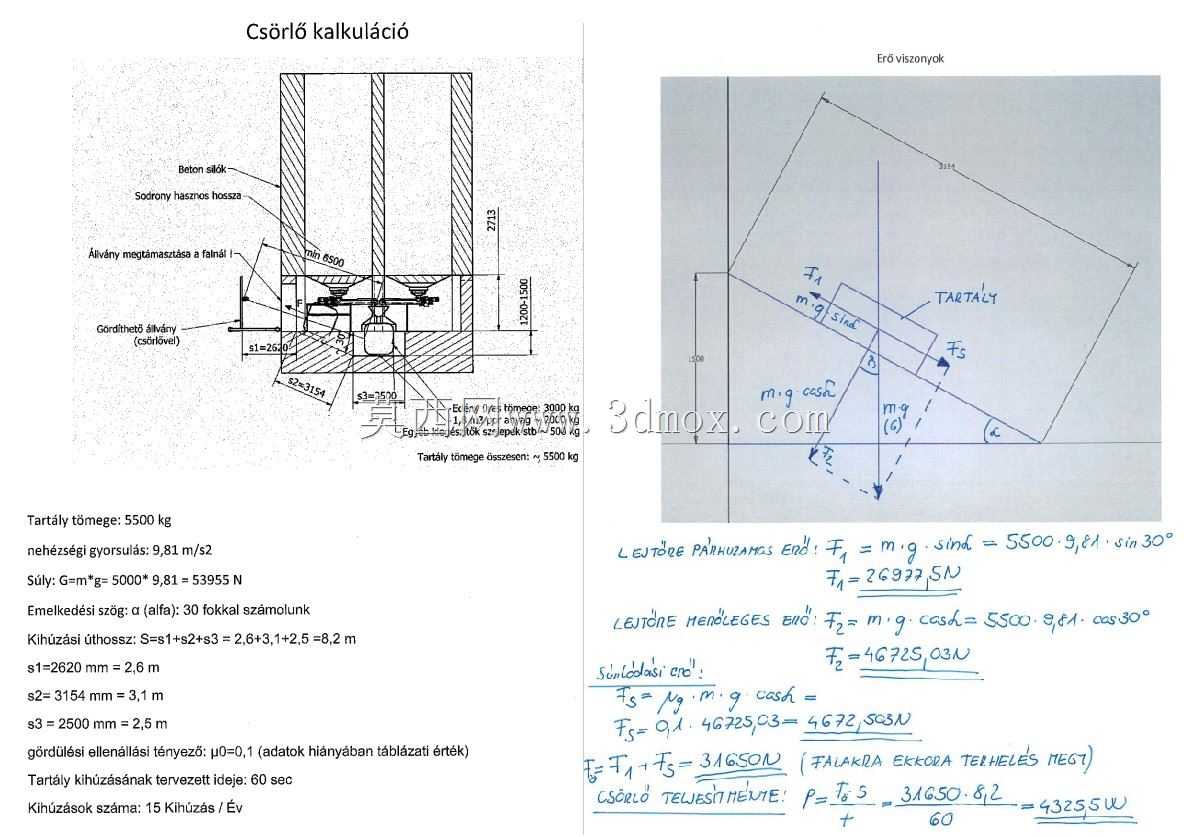

　　从实际作业的受力边界来看，设计首先锚定了坡面牵引的典型工况：牵引路径存在固定倾角，载荷沿坡面的分力、垂直坡面的正压力衍生的滚动摩擦阻力、牵引钢绳沿导向组件的运行阻力是三类核心阻力来源，核算过程没有采用理想化的无摩擦模型，而是结合现场常用的钢制轮对与轨道面的实际摩擦系数取值，同时预留了10%左右的阻力裕度，覆盖轨道接缝、局部积尘带来的额外阻力增量，避免实验室核算值和现场实际阻力出现过大偏差。核算过程中对载荷的位移路径做了分段拆解，分别对应水平段入坡、坡面匀速运行、坡点对位三个不同阶段的阻力变化，尤其是坡点位置的载荷角度突变带来的瞬时拉力波动，在功率核算时做了专门的系数修正，匹配绞车驱动单元的短时过载能力。

　　结构层面的设计围绕绞车的核心功能模块展开，卷筒组件采用双挡边结构，挡边高度满足钢绳多层缠绕时的防脱绳要求，卷筒的容绳量完全匹配核算得出的牵引总行程，预留了至少3圈的安全缠绕圈数，避免钢绳拉力直接作用在绳端固定压板上。制动组件的布置紧贴卷筒输出端，制动力矩的取值按照坡面最大静载荷的1.5倍核算，确保断电状态下载荷不会出现溜滑风险，驱动单元和卷筒之间的传动比匹配，是结合核算得出的额定牵引拉力、钢绳额定运行速度反向推导得出，既保证匀速牵引时的运行效率，也满足启动瞬间的低速大扭矩输出需求。

　　安装边界的尺寸设定充分考虑了现场固定的需求，绞车底座的安装孔位间距适配常规的混凝土基础预埋螺栓布局，底座的承重面做了加强筋设计，抵消牵引过程中钢绳拉力带来的倾覆力矩，设备整体的外形尺寸控制在常规硐室或坡面作业点的安装空间范围内，不需要额外对作业场地做大规模扩挖改造。导向轮的安装位置和卷筒出绳角度做了匹配，确保钢绳在卷筒上缠绕时的偏角不超过允许值，减少钢绳和卷筒挡边、导向轮绳槽的异常磨损，延长易损件的更换周期。

　　这套设计的核心逻辑是把力学核算的结果直接落地到结构参数的选取上，没有脱离实际工况做孤立的结构绘图，每一处尺寸、每一个组件的参数选取都对应着实际作业中的受力需求，不管是用于新绞车的选型设计，还是现有绞车的作业能力校核，都可以直接参照这套核算逻辑和结构匹配思路，避免选型与实际需求脱节带来的各类问题。
