3.5吨双梁起重机运行车架结构设计

项目分类:起重机 发布时间:2023-07-26 ID:702424
  • 3.5吨双梁起重机运行车架结构设计
  • 3.5吨双梁起重机运行车架结构设计
  • 3.5吨双梁起重机运行车架结构设计

  在工业厂房物料搬运、重型工件转运的作业场景中,双梁桥式起重机的运行车架是衔接主梁与行走轮组的核心承载构件,本次呈现的3.5吨级运行猫架,正是针对中小吨位双梁起重机的端梁衔接需求完成的结构设计。从实际作业工况来看,这类车架需要承担起重机整体自重加上额定起升载荷的垂直作用力,同时还要传递大车行走过程中的水平制动力、轨道不平顺带来的冲击载荷,以及小车运行至端部位置时的偏载力矩,因此结构设计阶段首先要保证整体框架的刚度与强度冗余,避免长期交变载荷下出现焊缝开裂、结构形变超差的问题。

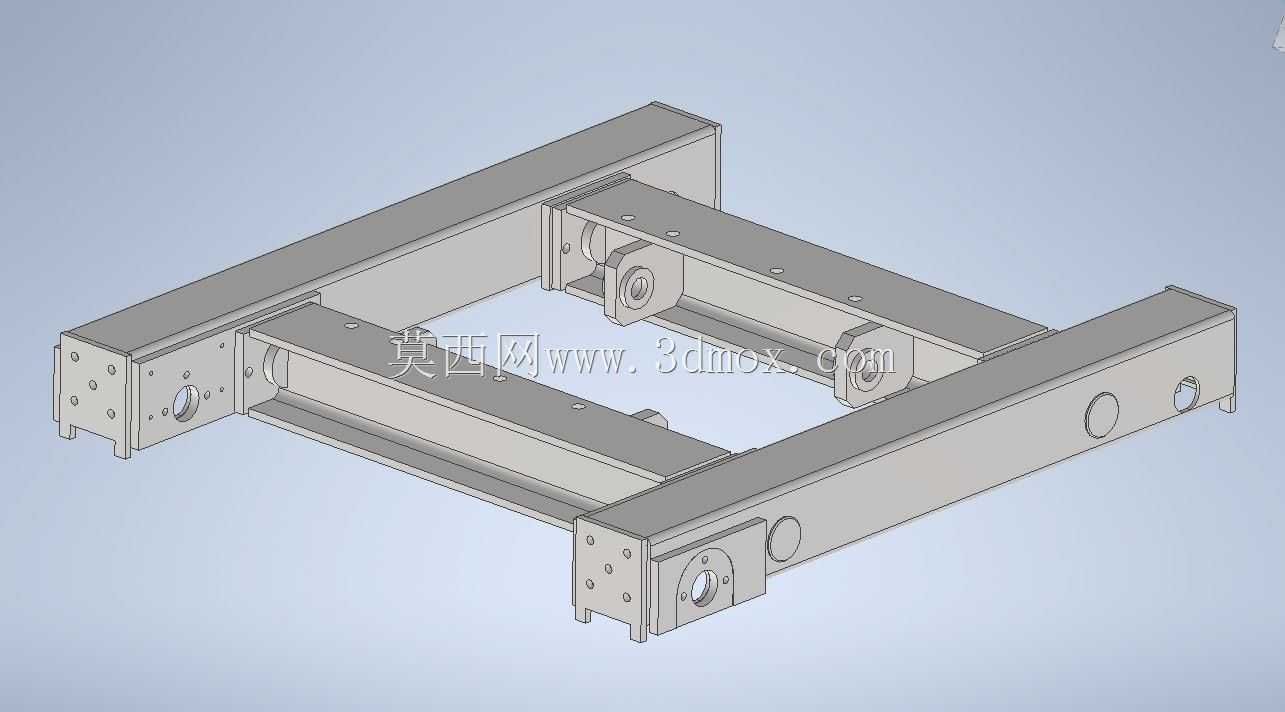

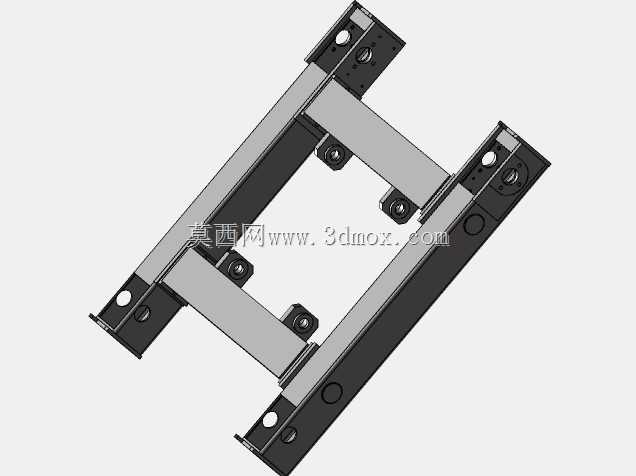

  整个车架采用箱型梁拼接的框架式结构,主体由两根纵向承载梁与两根横向连接梁组焊而成,纵向梁的截面尺寸根据轮压计算结果选定,腹板与翼缘板的厚度匹配3.5吨级载荷下的抗弯截面模量要求,梁体上预留的螺栓孔位用于和双梁起重机的主梁端部法兰对接,孔位的位置度公差控制在0.2mm以内,保证现场安装时主梁与端梁的衔接精度,避免出现主梁旁弯、对角线超差导致的大车行走卡轨问题。横向连接梁的作用是保证两个纵向梁的间距固定,承受大车启动、制动时的水平剪切力,梁体上开设的减重孔在不降低结构强度的前提下减少整体自重,同时方便后期检修时人员穿线、布设行走机构的供电线缆。

  从安装边界来看,纵向梁两端的安装座是用于装配行走轮组的位置,当前模型未绘制轮子部分,仅预留了轮轴的装配孔与轴承座的安装法兰面,孔位的同轴度、端面垂直度都按照行走机构的装配要求做了结构预留,实际生产时可以直接匹配对应的主动轮、从动轮组件,不需要二次加工修正安装面。梁体侧面开设的圆形工艺孔,一方面是用于箱型梁内部焊接作业的操作空间,另一方面也可以作为检修时的观察孔,方便检查梁体内部焊缝的锈蚀、开裂情况,部分孔位还可以用于安装大车运行的限位开关、缓冲器等安全附件,安装座的位置尺寸严格按照通用起重机轨道的跨度要求设计,适配常规厂房内的QU70、QU80轨道安装间距,不需要额外调整跨度尺寸即可直接适配标准厂房的起重机安装需求。

  设计过程中优先考虑了结构的工艺性,所有梁体的拼接焊缝都采用连续角焊缝,焊缝高度根据板厚选定,避免出现应力集中的尖角结构,所有外露的板边都做了倒角处理,防止安装作业时划伤施工人员。框架的整体形位公差在设计时做了明确约束,两个纵向梁的平行度公差不大于1mm/m,整体框架的平面度公差控制在2mm以内,保证装配完成后大车行走轮能够与轨道顶面完全贴合,不会出现单轮悬空、轮压不均导致的轮缘磨损过快问题。在载荷传递路径的设计上,从主梁传递下来的垂直载荷会通过纵向梁的翼缘板均匀分散到两端的轮组安装座,再通过轮组传递到轨道上,横向载荷则通过横向连接梁传递到两个纵向梁,再由轮缘与轨道的侧面接触抵消,整个传力路径清晰,没有出现载荷突变的薄弱截面。

  针对车间内常见的多粉尘、轻微腐蚀的作业环境,梁体的结构设计避免了容易积灰、积水的封闭死角,所有拼接位置都做了平滑过渡,方便后期做防腐涂装时能够完全覆盖金属表面,减少锈蚀风险。梁体上预留的多个螺栓安装位,还可以根据实际使用需求加装检修平台、行程限位撞块、电缆滑线支架等附属部件,不需要在现场额外焊接钻孔,破坏原有结构的防腐层与强度。从实际选型适配的角度,这个车架结构可以直接匹配3.5吨级双梁起重机的大车运行机构,也可以根据实际跨度需求调整纵向梁的长度,适配不同宽度的厂房安装场景,结构的模块化程度较高,减少了重复设计的工作量。
