管道配套阀门外置防尘防护装配结构

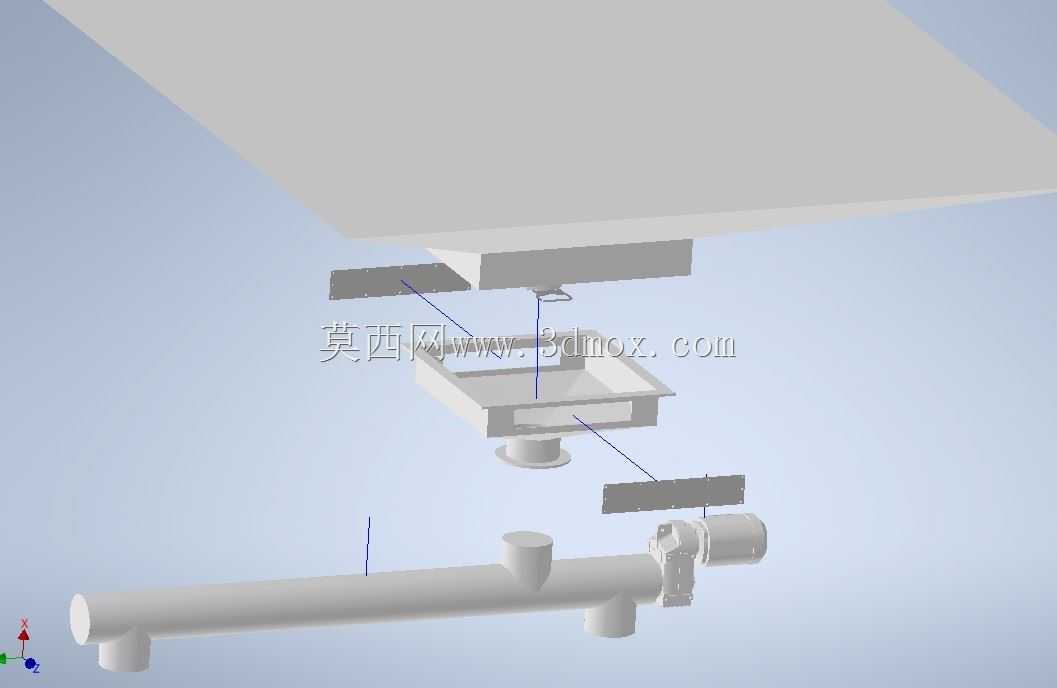

　　在化工输送、市政给排水、工业制程管路的户外布设场景中，外露阀门的阀杆、执行器连接部位长期暴露在环境中，会堆积粉尘、遭遇雨水冲刷，甚至有施工扬尘、物料碎屑落入阀杆运动间隙，轻则导致阀门操作扭矩增大、启闭卡涩，重则造成密封面磨损、阀杆锈蚀失效，这类故障在长输管线、露天装置区的运维记录中占比接近两成，阀门防尘罩就是针对这类痛点设计的外置防护组件。这套装配结构采用分体卡合的设计思路，没有采用传统的整体套接式结构，而是拆分出顶部固定盖板、中部罩体、侧部密封挡板三个核心部件，顶部盖板通过预留的螺栓孔位直接固定在阀门上方的安装基面，也就是图中上方的平面安装结构上，不需要在阀门本体上额外打孔焊接，适配现有绝大多数明杆阀、

　　带顶部执行机构的阀门加装需求，不会破坏阀门原有防腐层与结构强度。中部罩体采用下开口的盒式结构，下沿轮廓完全匹配阀门上部的法兰与阀杆凸起轮廓，安装后可以完全罩住阀杆外露段、执行器与阀体的连接缝隙，侧部的挡板专门对应阀门侧装的驱动装置连接端，挡板上预留的走线缺口可以让驱动线缆、气源管顺畅穿出，缺口边缘做了翻边处理，避免线缆穿设时被割伤绝缘层，同时翻边结构可以引导滴落的水珠向外侧流淌，不会顺着缺口流入罩体内部。从安装边界来看，这套防护结构的横向尺寸控制在阀门本体最大外径的1.2倍以内，不会超出管道支墩的安装范围，在并排布设的管排上安装时，相邻阀门的防尘罩不会出现干涉，适配管排间距不小于300mm的常规布设要求；

　　竖向尺寸则根据阀杆的最大伸出长度做了冗余设计，当阀门处于全开状态、阀杆向上伸出至最大行程时，阀杆顶端距离罩体内侧顶面仍留有不小于20mm的间隙，不会因为阀杆动作顶碰罩体，也不会因为罩体限制阀门的正常启闭行程。设计过程中特意规避了全密封的结构思路，在罩体下沿与阀体贴合的位置预留了3mm的均匀间隙，既可以阻挡大颗粒粉尘、碎屑、雨水的直接侵入，又能保证罩体内部有微量的空气流通，避免阀门冷热交替时在罩内结露积聚水汽，长期使用也不会因为密闭潮湿导致阀杆锈蚀，这点对比市面上常见的全密封橡胶套防护结构，在南方高湿环境、昼夜温差大的户外场景下的适配性更强。实际装配时不需要专用工具，先将顶部盖板固定在上方安装基面，再将中部罩体卡入盖板下方的定位卡槽，

　　最后将侧部挡板对准驱动端的位置卡合固定即可，单人即可完成单台阀门的防护加装作业，后期运维需要操作阀门时，只需要向上托起中部罩体就可以露出阀杆与操作部位，操作完成后复位即可，不需要完全拆除整个防护结构，大幅降低日常运维的操作成本。这套结构的所有部件边缘都做了圆角钝化处理，没有尖锐的冲切棱角，现场安装与运维操作时不会划伤作业人员，适配工业现场的安全作业要求。针对不同通径的阀门，只需要调整中部罩体的长宽尺寸与下沿轮廓，顶部盖板的安装孔位可以做成通用的长圆孔设计，适配不同安装基面的螺栓孔距偏差，不需要重新设计整套结构，具备较好的系列化拓展空间，能够覆盖DN50到DN300区间的常用工业阀门防护需求。
