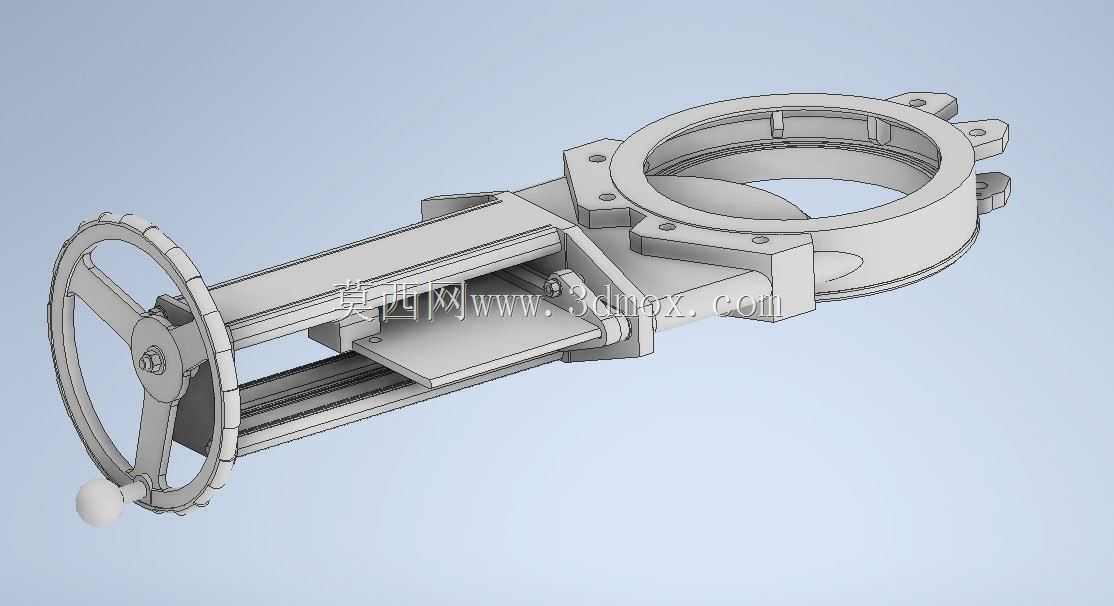

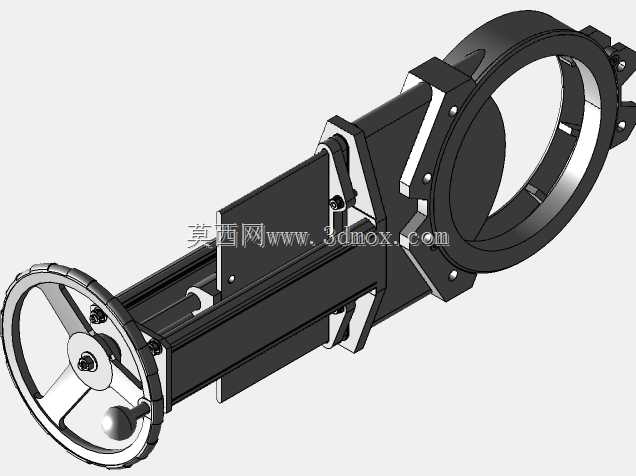

手轮驱动对夹式刀闸阀结构设计

　　这款手动驱动的滑动闸阀，也就是行业内常说的刀闸阀，核心应用场景集中在市政污水处理、矿山矿浆输送、造纸纸浆管路、食品粉体输送这类介质含纤维、固体颗粒、高粘度浆料的管路系统中，和普通楔式闸阀不同，它的闸板是带锋利切削刃的薄型平板结构，启闭过程中可以直接刮除密封面附着的浆料、纤维杂物，避免杂物卡涩闸板导致密封失效，这也是它在污废水、浆料输送场景被大量选用的核心原因。

　　从实际用途来看，它主要承担管路的介质截断功能，不推荐用作节流调节——因为薄型闸板如果长期处于半开位置受介质冲蚀，很容易出现闸板变形、密封面损伤，后续完全关闭时会出现泄漏。手轮驱动的结构设计，让它不需要配套气源、电源就可以完成操作，非常适合安装在厂区偏远位置、无动力配套的管段，或者作为应急截断阀门使用，操作时只需要转动手轮，通过阀杆的梯形螺纹传动带动闸板沿阀体内的导向槽做直线升降运动，梯形螺纹的自锁特性可以让闸板停在任意行程位置，不会因为介质反向压力出现闸板自行移位的问题。

　　结构设计上，这款阀门采用对夹式安装结构，阀体本身没有带螺栓孔的法兰凸缘，安装时直接穿在两片管路法兰之间，靠长螺栓把阀门和两端法兰夹紧固定，相比法兰式刀闸阀，整体结构长度更短，重量更轻，对安装空间的要求更低，非常适合老旧管路改造、安装空间局促的管段使用。阀体的导向槽做了内嵌式设计，闸板两侧的导向面直接和阀体导向槽配合，不需要额外加装导向铜套，减少了易损件数量，同时导向槽的间隙控制在0.1mm到0.15mm之间，既可以保证闸板升降顺畅无卡滞，又能避免介质中的大颗粒杂质进入导向槽加剧磨损。密封结构采用单面密封设计，密封面直接设置在阀体出口侧的阀座上，闸板闭合时直接压在阀座密封面上，这种结构的好处是介质中的杂物会被闸板直接推到下游，不会堆积在密封腔里，相比双面密封的刀闸阀，卡涩概率降低60%以上，维护周期可以延长一倍。手轮部分采用辐条式结构，外圈滚花处理，即使操作人员戴劳保手套操作也不会打滑，手轮和阀杆之间通过平键传递扭矩，阀杆顶部加装了防尘罩，避免户外使用时灰尘、雨水进入阀杆螺纹副造成锈蚀卡涩。

　　安装边界方面，这款阀门的结构长度符合GB/T 12221规定的对夹阀门长度公差要求，两端法兰的密封面尺寸匹配PN10压力等级的国标管路法兰，安装时不需要额外调整管路法兰的间距，只要保证两片法兰的平行度误差不超过0.2mm，同轴度误差不超过1mm就可以顺利安装，不需要额外加装过渡接头。手轮的操作高度距离阀体中心的尺寸控制在常规操作人员站立操作的舒适区间，不需要额外加装操作平台就可以完成启闭操作，手轮的操作扭矩控制在150N·m以内，普通成年男性不需要借助加力杆就可以完成全行程启闭。需要注意的是，安装时要保证介质流向和阀体上标注的流向一致，因为单面密封结构如果反向安装，介质压力会直接把闸板推离密封面，导致阀门无法正常截断。日常维护时只需要定期在阀杆螺纹处加注锂基脂润滑，检查阀杆填料的压紧力，不需要对阀体内部做频繁拆解，整体维护成本远低于同口径的普通闸阀。另外，这款阀门的闸板采用整体不锈钢加工，没有拼接焊缝，在输送有腐蚀性的浆料时，不会出现焊缝腐蚀开裂的问题，使用寿命比焊接闸板的刀闸阀更长。
