工业管线立式双侧支撑固定支架结构

　　在化工园区管廊架设、生产车间工艺管线排布、建筑机电管线安装的现场作业场景里，这类立式双侧支撑支架是解决多层管线并行敷设时承重与固定需求的核心结构件，区别于传统的悬臂式单管支架，它能在单组支架上完成上下两层、左右双侧共四个点位的管线托举固定，大幅减少支架布设密度，节省管廊或车间墙面、地面的安装空间。从实际使用场景来看，这类支架常被用在管线集中排布的竖向管井出口、设备旁管线转向段、长距离直管段的中间承重位置，承担管线自身重量、管内介质重量以及管线运行时产生的小幅振动载荷，避免管线因长期受力不均出现形变、接口渗漏甚至脱落的问题。

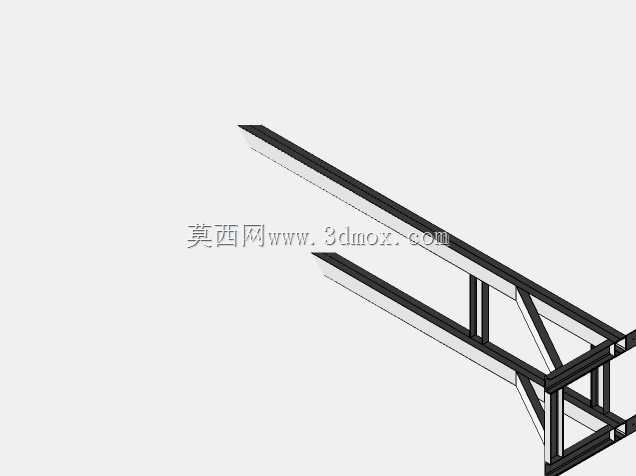

　　从结构设计逻辑来看，整个支架采用对称式双立柱布局，两根竖向主立柱作为核心承重构件，底部通过加宽的底脚与斜向加强筋连接，底脚预留安装孔位，可通过膨胀螺栓或焊接方式与地面、钢结构基座做刚性固定，斜向加强筋呈三角支撑结构，能抵消立柱受到的侧向倾覆力矩，哪怕单侧管线载荷略高于设计值，也不会出现支架歪斜的情况。立柱上的托臂采用分层等距布置，每个托臂为水平伸出的平板结构，托臂与立柱之间通过焊接或螺栓紧固的方式连接，托臂表面可根据实际安装的管线直径加装管卡、抱箍等固定件，适配不同管径的金属管道、PVC管线、电缆桥架的固定需求。

　　设计过程中需要重点考量几个核心边界：首先是安装底面的水平度要求，支架安装时底脚位置的基础平面度公差需控制在2mm以内，避免立柱倾斜导致托臂受力不均；其次是托臂的伸出长度与载荷匹配，托臂从立柱表面向外伸出的长度需匹配所支撑管线的中心距，确保管线重量垂直作用在托臂的受力中心线上，减少偏心弯矩对立柱的影响；再者是整体高度的适配性，支架总高度可根据现场管线的分层排布高度做模块化调整，立柱上可预留多组安装孔位，方便现场施工时根据实际需求调整托臂的安装高度，无需二次切割焊接。

　　从受力特性来看，这种双立柱对称结构的抗扭、抗侧弯性能远优于单立柱悬臂支架，当双侧管线载荷基本对称时，立柱主要承受轴向压应力，材料的力学性能可以得到充分利用，相比单侧悬臂支架能节省约30%的结构材料，同时提升整体承载能力。在管线运行过程中，管内介质流动产生的脉动载荷、温度变化带来的管线伸缩应力，会通过托臂传递到主立柱，再通过底部的固定结构传导到安装基础，支架的框架式横向连接杆会将两根立柱连接为整体，进一步提升结构的整体刚性，避免单根立柱出现独立振动，降低管线与支架连接位置的疲劳损伤风险。

　　现场安装时需要注意，支架就位后首先要调整立柱的垂直度，确保立柱在两个垂直方向上的垂直度偏差不超过立柱总高度的千分之一，再紧固底脚的固定螺栓，之后根据管线的实际标高调整托臂的水平度，托臂的水平度偏差需控制在1mm/m以内，避免管线安装后出现局部应力集中。对于有防腐要求的安装场景，比如化工车间、户外管廊的使用环境，支架整体表面需做镀锌或防腐涂层处理，焊接位置需要补做防腐层，避免长期使用过程中出现锈蚀，影响结构强度。这类支架的模块化设计也方便后期管线改造，当需要新增或调整管线位置时，只需在立柱预留孔位上加装或调整托臂位置即可，无需整体更换支架，能大幅降低后期管线改造的施工成本与作业周期。
