可焊接式重载铰链连接结构

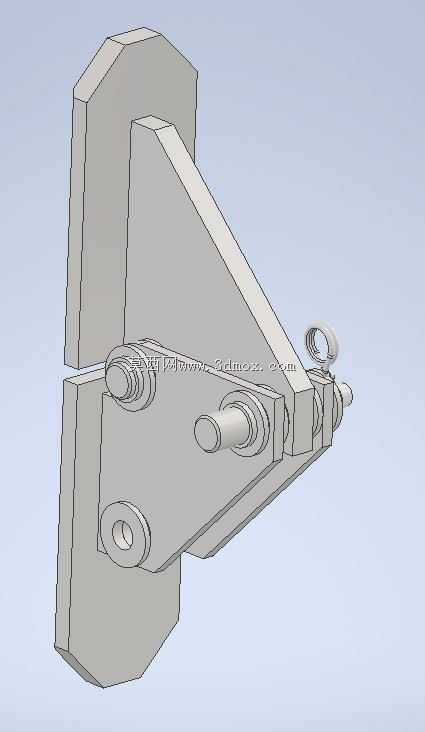

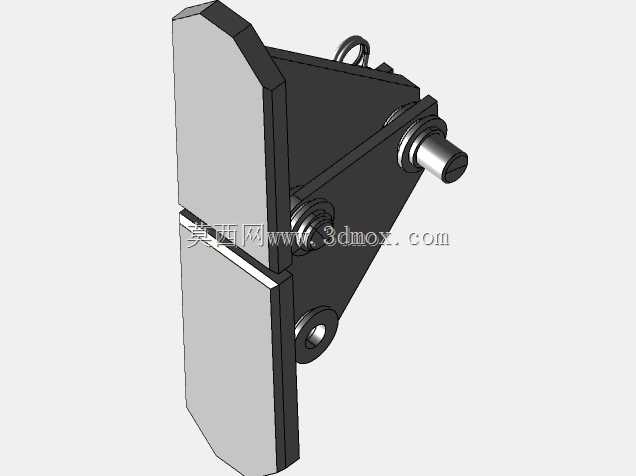

　　在重型工业门体、大型设备检修舱门、工程机械防护栏、钢结构可拆卸围挡这类需要反复开合且承载较大载荷的场景里，普通螺栓紧固的铰接件往往因为安装基面的平整度误差、长期交变载荷下的螺栓松动问题出现铰接卡顿、连接失效的故障，可焊接式的铰链元件正是针对这类工况开发的铰接构件。这类铰链的两个安装支座没有设计螺栓安装孔，而是预留了平整的焊接贴合面，安装时可以直接将支座焊接在对应的钢结构母材上，不需要在母材上额外打孔攻丝，也规避了螺栓连接带来的应力集中问题，尤其适合厚钢板、型材搭建的重型结构上使用，焊接完成后铰接点的整体强度可以和母材保持一致，能够承受大角度开合带来的径向、轴向复合载荷。从结构设计来看，这款铰链采用了分体式三角加强筋支座结构，

　　两个支座分别对应固定侧和活动侧，固定侧支座的焊接面做了加宽处理，焊接时可以形成更长的角焊缝，提升连接的抗剪强度；活动侧支座上设计了三角加强筋，筋板从铰接轴孔位置一直延伸到焊接面边缘，能够抵消门体开合时对支座产生的倾覆力矩，避免支座在长期使用中出现焊接位置开裂的问题。铰接部分采用了贯通式销轴设计，销轴两端加装了限位挡圈，防止销轴在开合过程中轴向窜动，同时销轴和轴孔之间预留了合理的配合间隙，即使焊接过程中出现轻微的焊接变形，也不会导致铰接点卡死，保证开合动作的顺畅。在实际安装边界上，这款铰链的两个焊接支座的贴合面均为平面，不需要对安装母材做额外的铣削加工，只要保证焊接位置的母材表面清洁无锈蚀即可施焊，

　　铰接点的转动中心距离两个焊接面的距离经过优化，在门体开合到最大角度时，活动侧支座不会和固定侧结构发生干涉，同时销轴的直径匹配重载工况的载荷要求，在承受数百公斤级的门体重量时，轴孔的比压仍处于材料许用应力范围内，不会出现轴孔快速磨损的问题。不同于轻型装饰用铰链，这款可焊接铰链的所有板材均采用较厚的结构钢材质，没有多余的装饰性结构，所有的结构设计都围绕承载强度和安装便利性展开，在钢结构厂房的重型防护门、矿山设备的检修舱盖、物流设备的翻转料架等场景中，这类焊接式铰链不需要复杂的安装工序，焊接完成后不需要定期紧固螺栓，维护成本极低，同时铰接点的转动阻尼稳定，长期使用也不会出现松旷异响的问题。设计过程中针对焊接变形的问题做了专门的结构优化，

　　轴孔位置和焊接面之间保留了足够的工艺余量，即使焊接时出现轻微的热变形，也可以通过现场修磨销轴或者调整垫片的方式保证铰接顺畅，不需要对支座进行整体返工。另外，铰接位置的销轴可以拆卸，在后期维护时如果出现轴孔磨损，只需要更换销轴就可以恢复铰链的配合精度，不需要切割重新焊接支座，大幅降低了后期的维护成本。从外形尺寸来看，这款铰链的整体结构紧凑，不会在安装位置突出过多的结构，避免对周边设备的运行造成干涉，三角加强筋的设计在提升支座强度的同时，也尽可能控制了整体重量，不会给安装结构带来额外的过多负载。在不同的应用场景中，这类铰链可以根据实际的载荷需求选择单组或者多组配合使用，比如宽度较大的重型门体，可以在上下位置各安装一组铰链，分散门体的重量载荷，保证门体开合过程中的稳定性。不同于穿装式的合页结构，这款焊接铰链的支座在焊接完成后，铰接点的位置精度更容易保证，即使安装时两个支座的同轴度存在轻微误差，贯通式销轴的结构也可以自适应调整，不会出现转动卡滞的问题，非常适合现场施工安装条件有限、无法保证高精度安装定位的工业场景。
