多面体棱边铰接支撑承载结构

　　做结构设计快十年，经手的空间承载类构件少说也有上百套，这次拆解的这套多面体棱边铰接支撑结构，是去年给户外模块化临时展陈项目做配套支撑时攒的方案，当时现场给的限制条件特别多，常规的方管焊接框架根本满足不了快速拆装、异形面贴合的要求，前前后后改了七版才定下来最终的结构逻辑。

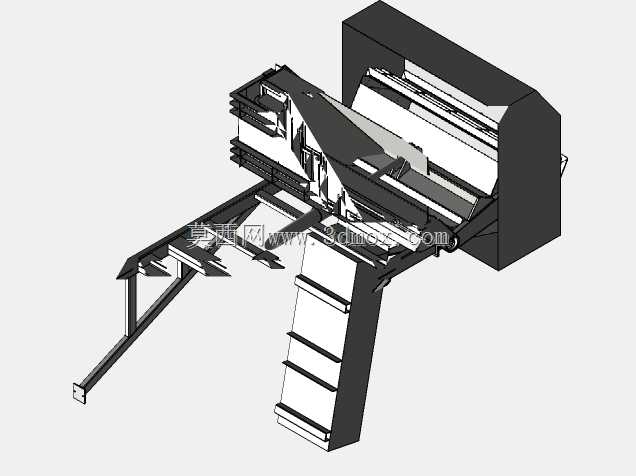

　　先讲实际落地的应用场景，这套结构最初是用来支撑户外临时展陈的多面异形展示面板，展陈场地是商业综合体的户外广场，地面是铺装石材，不能做预埋固定，展期只有14天，撤展后要全部构件拆解转运到下一个场地复用，同时要求支撑结构不能超出展示面板的外轮廓边界，避免磕碰过往行人，还要能承受当地夏季常见的6级阵风荷载，面板本身是轻质铝塑复合板，单块重量不超过12kg，但多块面板拼接成闭合多面体后，整体风阻系数比平面展板高40%，这也是最初常规方案过不了验算的核心原因。

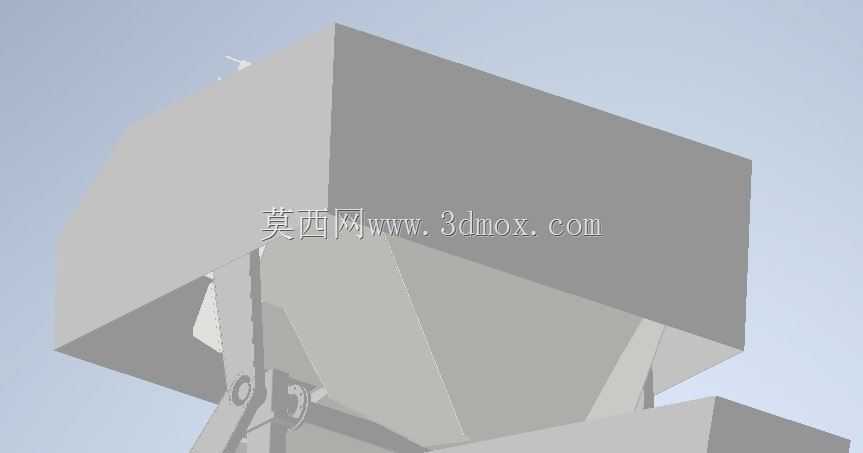

　　从功能特性来说，这套结构最核心的设计点是把多面体的每一条棱边都做成了独立的铰接支撑单元，而不是传统的整体焊接框架。每个棱边构件的两端都做了带自润滑衬套的铰接孔，相邻棱边在顶点位置通过特制的连接销轴拼接，不需要焊接，现场安装的时候只需要用内六角扳手拧紧销轴端部的锁紧螺钉就行，单个工人完成整套结构的拼装时间不超过40分钟，拆解的时候也只需要拔出销轴，所有构件都能堆叠放进标准物流周转箱，转运的时候不会出现焊接框架那种超宽超长的问题。

　　当时做设计思路推演的时候，最先排除的就是整体焊接框架，一来焊接后的框架尺寸固定，多面体的角度如果现场需要微调根本改不了，二来焊接件的运输成本太高，一套2米见方的多面体框架，物流体积要占3个立方，而拆解后的棱边构件堆叠后体积只有0.4个立方，运输成本直接降了七成。然后也考虑过铝型材角码连接的方案，但铝型材的角码连接是刚性连接，在风荷载反复作用下，角码位置很容易出现应力集中导致的型材开裂，而且铝型材的外露面会有槽口，和展示面板贴合的时候需要额外加垫板，安装精度不好控制。最终选铰接棱边的方案，一方面是铰接结构可以释放温度应力，户外昼夜温差大的时候，构件热胀冷缩产生的变形会通过铰接点的微小转动释放掉，不会在构件内部产生附加应力，另一方面铰接点的存在让整个结构有一定的微变形能力，遇到阵风冲击的时候能通过微小形变卸除部分荷载，反而比刚性结构的抗风稳定性更好。

　　再讲外形尺寸和安装边界的控制，这套结构适配的多面体展示面外接圆直径是1800mm，每个棱边构件的截面是40mm×40mm的方形空心截面，壁厚2.5mm，材质选的是Q235B冷轧钢板折弯成型，表面做户外粉末喷涂处理，所有棱边构件的长度公差控制在±0.2mm以内，铰接孔的位置度公差不超过0.1mm，保证现场拼装的时候不会出现孔位对不上的问题。安装的时候，结构底部的三个支撑脚直接落在石材地面上，每个支撑脚下面配一块100mm×100mm的橡胶减震垫，不需要打膨胀螺栓，靠结构自身的重量和三个支撑脚形成的稳定三角面就能固定，支撑脚的位置距离多面体外轮廓的水平距离不超过50mm，完全不会超出展示面板的投影范围，不会形成绊倒行人的突出结构。

　　实际做受力验算的时候，我们给每个铰接点都加了1mm的装配间隙模拟实际安装误差，验算结果显示在6级阵风（风速13.8m/s）的作用下，结构顶点的最大水平位移是7.2mm，远低于规范要求的1/200高度限值，构件的最大应力出现在底部支撑棱边的中部，应力值是112MPa，不到Q235B钢材屈服强度的一半，安全余量很充足。当时现场安装完之后刚好遇到一次突发的7级阵风，旁边用方管焊接的临时展板有两个被吹得变形倾斜，这套多面体支撑结构只是有轻微的晃动，风停之后就回到了初始位置，没有出现任何构件变形或者连接松动的问题。

　　另外在细节设计上，每个棱边构件和展示面板连接的一侧都预开了T型螺栓槽，面板安装的时候不需要在构件上钻孔，直接把T型螺栓塞进槽里，滑动到对应的安装位置拧紧就行，面板的固定点间距控制在300mm，保证面板和支撑结构贴合紧密，不会出现风振异响。铰接销轴的端部做了防脱设计，锁紧螺钉拧紧之后会卡在销轴的环槽里，就算出现振动松动，销轴也不会从铰接孔里脱出，避免结构散架。所有构件的外露棱边都做了R2的圆角处理，没有尖锐的毛刺，安装和转运的时候不会划伤操作人员，也不会磕碰到过往的行人。

　　后来这套结构还被用到了几个室内的快闪店布置项目里，因为室内没有风荷载，我们还把构件的壁厚降到了1.5mm，进一步减轻了整体重量，单个构件的重量不到1kg，两个工人半小时就能完成整套结构的拼装和面板安装，拆解之后的构件还能根据不同的展示需求，拼接成不同面数的多面体结构，通用性比定制的固定框架强很多。很多做临时展陈结构的同行一开始觉得铰接结构不如焊接结构稳，实际上只要把铰接点的间隙控制好，受力验算的时候把节点的转动自由度考虑进去，铰接的空间框架在快速拆装、重复复用的场景里，优势比传统焊接结构大太多，尤其是这种异形多面体的支撑结构，用铰接棱边的方案，加工难度也比焊接异形框架低，每个棱边都是直的构件，只需要下料、折弯、钻孔、喷涂就行，不需要做复杂的相贯线切割，加工成本也能降下来。
