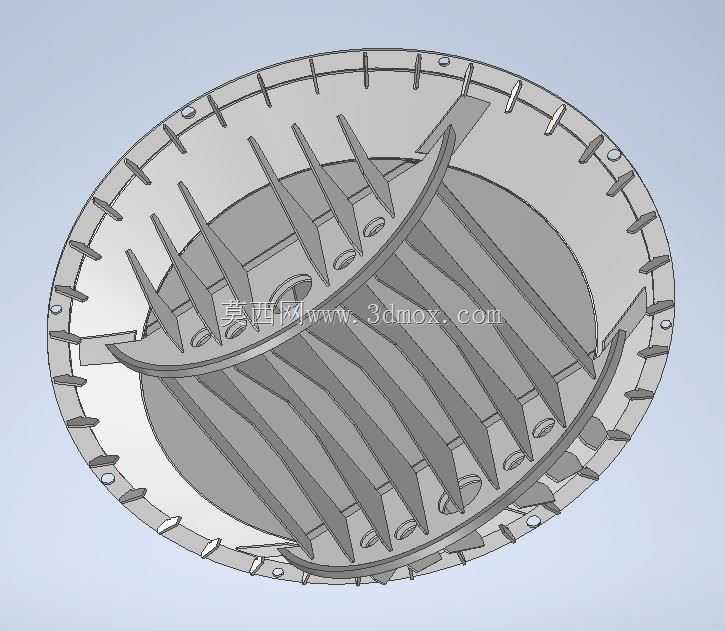

带径向导流叶片的圆形塔盘内构件结构

　　该圆形内构件多用于精馏塔、吸收塔等传质分离设备的塔段内部，核心作用是对上升气相与下降液相进行规整导流，避免塔内出现偏流、壁流、气液接触不均的问题，直接影响整塔的传质效率与操作弹性。从结构设计来看，构件整体为适配塔体内径的圆盘形态，外缘周向均匀布置的凸台与定位槽，是为了匹配塔壁的支撑圈与定位销，安装时可直接落放在支撑圈上，周向定位槽能避免构件受气流冲击发生转动，外缘与塔壁的预留间隙控制在合理范围，既满足热胀冷缩的伸缩余量，又能防止气相从边缘短路走捷径。盘面布置的多组径向导流叶片，采用变角度倾斜设计，靠近中心区域的叶片倾角更大，越靠近外缘倾角逐步收窄，这种设计是为了匹配塔内气相流速的径向分布——塔中心区域气相流速更高，

　　大倾角叶片可对高速气流进行有效切割导向，外缘区域流速偏低，小倾角叶片能减少气流阻力，让整个盘面的气相通量保持均匀。叶片之间的弧形分隔板，将盘面分隔为多个独立的导流通道，每个通道对应一定的流通区域，可避免不同区域的气流相互干扰形成涡流，同时弧形结构能引导液相顺着板面按预设路径流动，让液相在盘面上形成均匀的液膜，增大气液接触的有效面积。叶片根部开设的圆形通孔，一方面是为了降低叶片与盘面连接位置的应力集中，避免长期受气流交变载荷作用出现焊缝开裂，另一方面可作为少量液相的导流孔，让盘面积存的液相能顺着孔位均匀下漏，避免局部液层过厚引发液泛。设计这类构件时，首先要匹配对应塔型的内径尺寸，确定构件的整体外径，保证安装时能顺利从塔体人孔送入，

　　外缘的定位结构要和塔内已有的支撑结构完全适配，不需要额外改动塔内原有支撑。其次要根据塔的操作气速、处理介质特性调整叶片的角度、数量与高度，气速偏高的工况下可适当增加叶片数量、加大叶片倾角，提升导流整流的效果，处理易结焦、含固体颗粒的介质时，要适当加大叶片之间的通道宽度，避免颗粒沉积堵塞通道。另外要考虑构件的整体刚性，因为塔内操作时存在持续的气流脉动，叶片与盘面的连接要采用连续满焊结构，盘面可根据塔径大小设置隐性的加强筋结构，在不增加过多重量的前提下提升整体刚度，避免构件在运行过程中出现振动变形。这类内构件的安装边界需要注意，构件上方要预留足够的气相分布空间，下方要和下层塔盘或填料层保持规定的间距，

　　避免流出的气流直接冲击下层构件影响分布效果，安装时要保证构件的水平度，水平偏差过大会导致液层分布不均，出现一侧液层厚、一侧干板的情况，直接降低传质效率。在实际工况应用中，这类带径向导流结构的塔盘内构件，相比传统的平板式塔盘，气液接触均匀度可提升两成以上，操作弹性范围更宽，在处理量波动较大的工况下依然能保持稳定的分离效率，同时结构本身没有易损的活动部件，长期运行的维护成本更低，适合在石油炼化、化工分离、尾气吸收等领域的塔设备中使用，可根据不同的塔径、操作参数调整具体的结构尺寸与叶片参数，适配不同的工况需求。
