长圆柱零件切割存储一体化产线结构

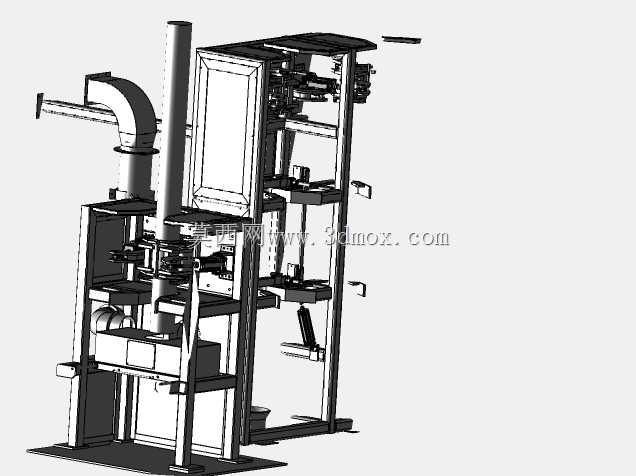

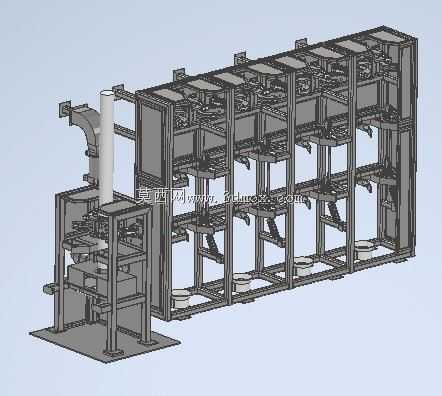

　　这套设备针对长圆柱类金属或非金属零件的加工后流转痛点设计，核心解决传统工序中切割工位与暂存工位分离带来的转运损耗、节拍不匹配问题，常见于轴类加工车间、管材深加工产线、长杆件精密制造工段，适配直径范围覆盖常规小直径精密轴到中等直径工程管材的加工存储需求。从整体布局来看，设备采用切割工位前置、多层存储架后置的排布逻辑，进料端设置在设备左侧，切割单元集成在进料工位旁，省去长杆件二次吊装转运的冗余步骤，进料导向结构采用立式支撑配合侧向定位轮，避免长圆柱进料时出现的挠曲变形，保证切割断面的垂直度公差控制在常规机加工要求范围内。存储单元采用多层多列的料位设计，每层料位配备独立的承托结构，针对圆柱类零件易滚动的特性，每个承托位设置V型定位面，

　　无需额外加装防滑挡块即可实现零件的稳定放置，料位排布沿机架纵向延伸，单排可容纳多件同规格或不同规格的长圆柱零件，相邻料位预留足够的取放间隙，适配机械手或人工取料的操作空间。机架主体采用方管焊接框架结构，整体安装边界需满足地面水平度公差不超过2mm/1000mm的要求，底部设置可调脚杯，可在安装时微调整机水平度，抵消地面不平整带来的机架应力变形，机架立柱与横梁的连接位置采用加强筋板加固，避免多层存储满载时出现的框架侧弯变形。切割工位的进给结构采用直线导轨导向，配合伺服驱动实现定长切割的精度控制，切割头的安装座设置微调机构，可根据不同材质零件的切割需求调整进给速度与切割角度，工位旁设置废料收集槽，切割产生的边角料可直接落入槽内集中清理，

　　避免废料散落影响车间通行。存储架的每层承托臂采用可调节安装设计，可根据待存储零件的长度调整相邻承托臂的间距，适配不同长度规格的长圆柱零件存储需求，承托臂表面采用非金属衬层，避免零件表面与金属结构直接接触产生的划伤、磕碰问题，对于表面质量要求较高的精密轴类零件，该衬层可有效降低存储过程中的外观不良率。设备的流转逻辑采用切割完成后直接通过横向移载机构将零件送入对应存储位的设计，移载机构沿机架顶部的横向导轨运行，配备可升降的夹持机构，夹持端采用圆弧抱合结构，夹持力可根据零件材质调整，避免夹持力过大导致的零件变形，移载路径经过优化，单次移载行程最短，可匹配切割工位的最快加工节拍，不会出现零件在切割工位堆积等待存储的情况。从安装维护角度来看，

　　设备所有运动部件的安装位置都预留了足够的维护操作空间，导轨、驱动轮等易损件可直接从设备外侧拆装，无需拆解主体框架，润滑点采用集中排布设计，日常维护时可快速完成所有点位的润滑作业，电气布线沿机架内侧的线槽排布，线槽采用可拆卸盖板设计，线路检修时无需拆解其他结构。在实际产线适配中，该设备可直接对接上游的车床、无心磨等加工设备，也可对接下游的热处理、表面处理工位，作为中间缓冲存储与定长切割的节点，平衡前后工序的节拍差，当上游工序产能高于下游时，多余的零件可暂存在存储架上，当下游工序产能高于上游时，可提前调用存储架上的备料，避免下游工位待料停机。设备的整体高度设计参考常规车间的层高与操作高度，顶层料位的取放高度不超过常规人工操作的安全高度，若采用机械手取料，可根据机械手的工作半径调整设备的安装位置，保证所有料位都在机械手的可达工作范围内，进料端的高度可对接常规的上料架高度，无需额外搭建过渡上料平台。
