双工位开卷机卷轴支撑机构设计

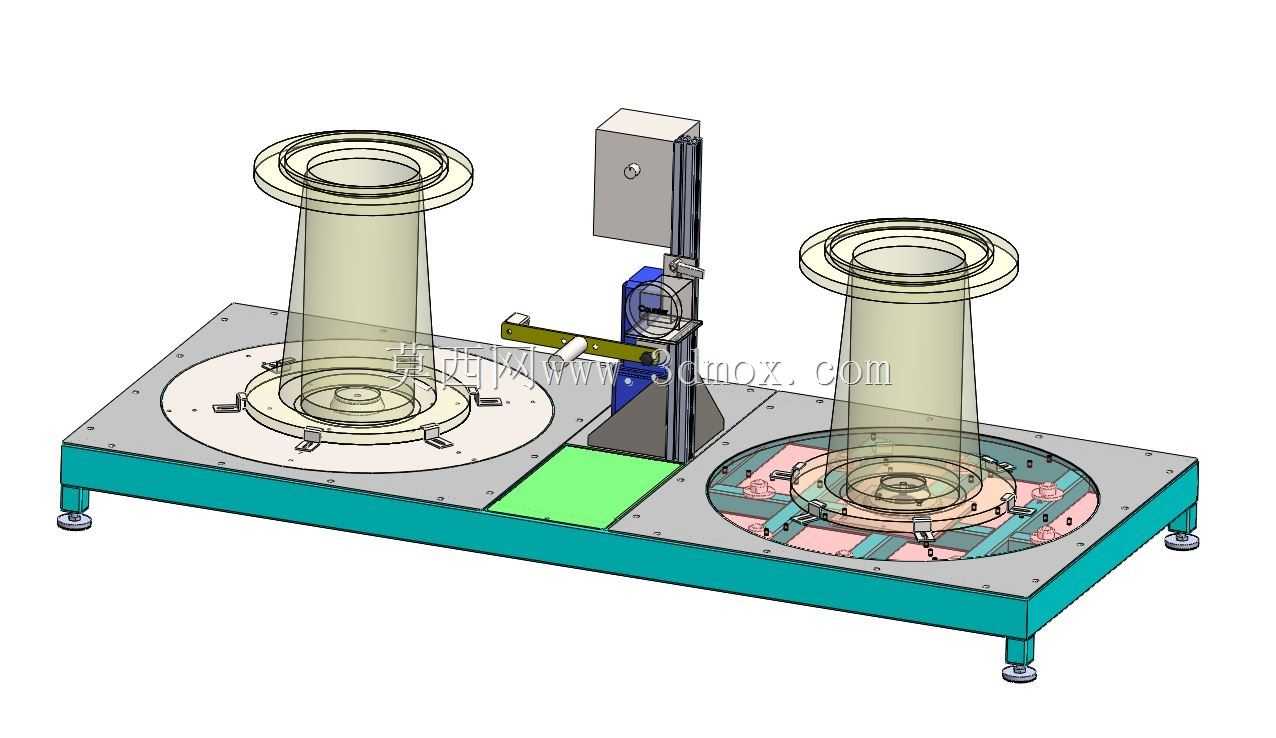

　　在金属卷材加工、冲压生产线、钣金剪切等连续生产场景中，开卷环节是整条产线的起始工位，其运行稳定性直接决定后续送料精度与生产节拍，双工位卷轴结构的设计初衷，正是为了解决单工位开卷机换料停机时间长、生产连续性差的痛点。这套双卷轴开卷支撑机构，采用同底座并排布置两个独立卷轴工位的布局形式，两个卷轴可分别承载不同规格的金属卷材，当其中一个工位的卷材耗尽时，可快速切换至另一工位完成接料，大幅压缩换料等待的空窗时间，适配多规格小批量的柔性生产需求。

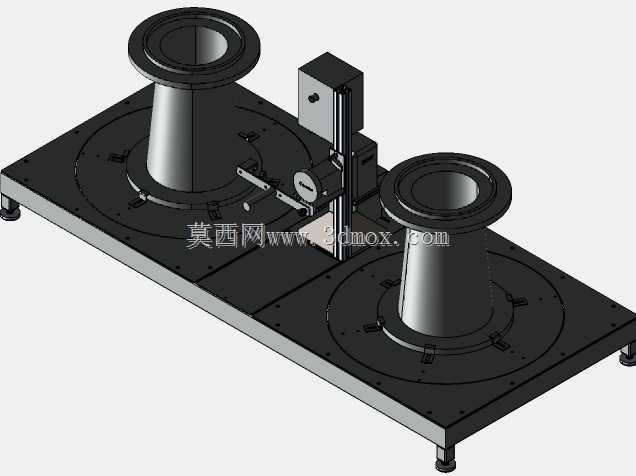

　　从结构功能来看，每个卷轴工位都配置了独立的涨紧固定结构，卷轴主体采用空心筒体设计，底部通过法兰盘与底座内的回转支撑连接，可承载大重量卷材的回转载荷，涨紧机构沿卷轴周向均匀布置，可适配不同内径的卷材内孔，装料时通过涨紧块外伸撑紧卷材内壁，避免卷材放卷过程中出现打滑、偏心窜动的问题。底座采用型钢焊接框架结构，底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，抵消地面不平带来的回转震动，两个卷轴工位之间预留了足够的操作空间，方便操作人员完成上料、捆带拆除、料头牵引等作业。

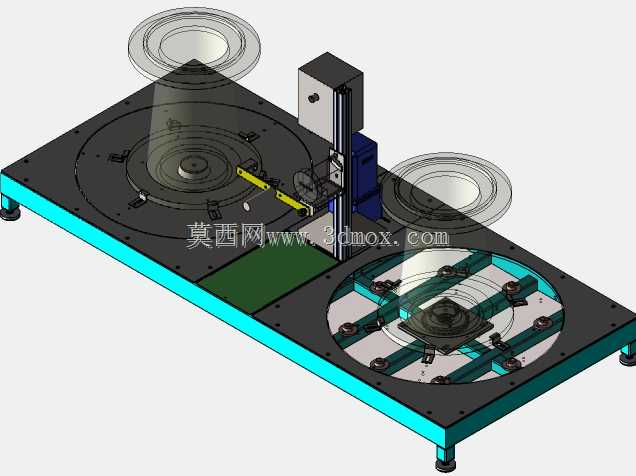

　　两个工位中间设置的立式导向检测机构，集成了料带导向、跑偏检测、阻尼调压的功能，导向辊采用包胶结构，可避免金属料带表面被划伤，检测组件可实时监测料带的跑偏量，配合后续纠偏机构完成料带位置修正，同时该机构可根据料带厚度调整压合阻尼，避免放卷过程中出现料带松散、垂度过大的问题。左侧卷轴工位的底座台面采用实心钢板加工，承载能力更强，适配大吨位厚板卷材的放卷作业，右侧卷轴工位的底座台面开设了减重与安装孔位，可适配轻量化薄板卷材，两个工位可根据生产需求灵活分配承载规格，无需频繁调整设备整体参数。

　　设计过程中，首先根据产线常用卷材的最大幅宽、最大卷重、卷料内外径范围确定了卷轴的直径与高度参数，卷轴的有效支撑高度匹配常规卷材的幅宽上限，避免卷材上下窜动；两个卷轴的中心距经过反复校核，既保证两个工位上料时互不干涉，又尽可能压缩设备整体占地面积，适配车间有限的安装空间。底座的框架结构通过有限元受力分析，在两个卷轴满载回转的工况下，底座的最大变形量控制在允许范围内，保证长期运行的结构刚性，避免因底座变形导致卷轴回转卡滞。

　　安装边界方面，设备整体采用落地式安装，无需预埋地脚螺栓，通过底部脚杯调平后即可投入使用，设备的进料侧预留了足够的上料操作空间，方便叉车或行吊完成卷材吊装上料，出料侧与后续整平送料机构的对接高度经过标准化设计，可直接匹配常规产线的送料高度，无需额外增设过渡接料平台。回转支撑部位配置了润滑注油通道，日常维护时可直接在外部完成注油保养，无需拆解主体结构，降低后期维护的工作量。

　　在实际生产应用中，这套双卷轴机构可适配冷轧钢卷、镀锌卷、铝卷等多种金属卷材的放卷作业，相比单工位开卷结构，换料时间可缩短60%以上，尤其适合连续冲压、剪切生产线的不间断生产需求，同时双工位的设计也可实现两种不同规格卷材的快速切换，满足多品种订单的混线生产要求，减少设备重复投入的成本。结构上没有采用复杂的专用定制部件，大部分连接件、支撑件都采用标准件，加工与装配难度低，后期备件更换成本可控，适合中小型钣金加工企业的产线升级改造使用。
