卧式承压介质输送罐体结构设计

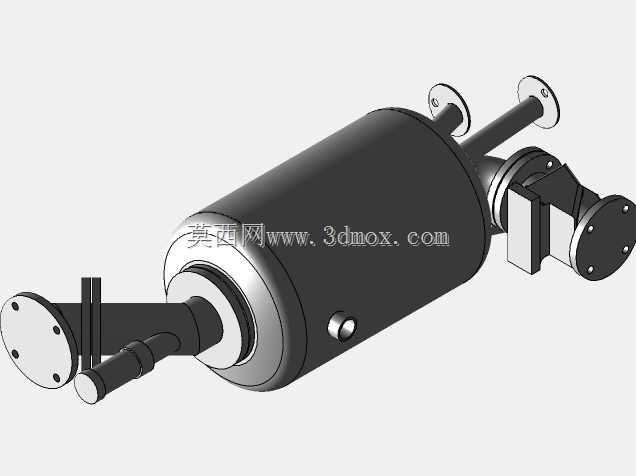

　　该承压输送罐体主要应用于化工、食品加工、制药等行业的流体物料中转输送环节，可在带压工况下完成液态、气态或含少量固相颗粒介质的短距离管线输送与临时缓存，适配连续化生产流程中的工位间物料转运需求，能够匹配不同压力等级的工艺管线系统，减少介质输送过程中的泄漏与压力损耗。从结构设计来看，整体采用卧式圆柱筒体布局，筒体两端采用标准椭圆形封头结构，相比平封头可有效降低承压状态下的应力集中系数，筒体壁厚根据常规中低压工况的承压需求做等强度设计，避免局部应力超标。筒体两端的伸出管路均采用高颈法兰连接结构，法兰端面的密封面粗糙度、螺栓孔中心距均符合通用管路连接标准，可直接与现场同规格工艺管线对接，无需额外加工转接件；

　　其中一端的管路旁设置了小口径支管接口，可用于安装压力表、安全阀或者排空管路，满足现场工况监测与运维操作需求。筒体侧面设置的小型凸台结构为液位计安装位，可直接配套磁翻板或者玻璃管液位计，实时监测罐内介质存量，避免输送过程中出现空罐或者满溢问题。驱动端的连接结构采用密封轴座设计，内置的机械密封组件可保证带压输送过程中转动部位无介质泄漏，轴端的连接法兰可直接匹配输送泵或者搅拌驱动组件，当罐内介质易沉降时可加装内置搅拌桨，防止固相颗粒沉积在罐体底部。设计过程中优先考虑安装边界的适配性，整体重心沿筒体轴线分布，底部预留的支撑安装位可直接固定在型钢支架或者混凝土基础上，安装时需保证筒体轴线水平度偏差不超过千分之一，

　　避免单侧管路受力过大导致法兰密封失效。所有外接接口的伸出长度均做了统一规划，保证法兰螺栓安装时有足够的扳手操作空间，无需在现场切割调整管路长度。筒体上的所有焊接位置均做了圆角过渡处理，避免焊接应力集中，同时减少介质残留的死角，方便生产间隙的罐体清洗作业，适配有洁净要求的生产场景。在功能实现上，该罐体既可以作为压力输送链路中的缓冲罐使用，平衡管线内的压力波动，也可以作为独立的压力输送单元，通过罐内充入压缩气体将介质压送至目标工位，相比普通常压输送罐，可实现更高的输送扬程与更远的输送距离，同时减少输送泵的配置数量，降低整套输送系统的设备成本。建模过程中对所有配合面做了公差匹配，法兰连接面的同轴度、密封面的平面度均按照实际加工精度设置，可直接导出工程图用于生产加工，也可用于整套输送系统的装配干涉检查，提前排查现场安装时可能出现的管路碰撞、操作空间不足等问题。
