立式搅拌机进料IBC配套升降集装箱放置支架

　　在精细化工、食品配料、粉体改性这类涉及散料批量配比混合的生产场景里，立式搅拌机的进料环节一直是产线布局里容易被忽略的效率卡点——传统的人工投料不仅扬尘大、投料精度难控制，高位进料口的操作还存在高处作业的安全隐患，而IBC吨桶作为目前散料周转最通用的载具，搭配升降式集装箱完成密闭转料、高位对接的方案，已经成为不少技改项目的首选，这套支架结构就是为了适配这套进料流程专门设计的承载机架。

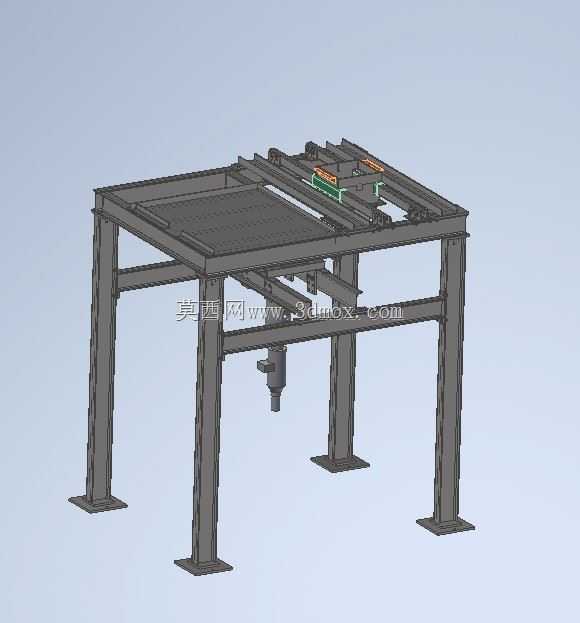

　　从实际产线的适配逻辑来看，这套支架首先要解决的是高位承载的稳定性问题，四根主支撑柱采用厚壁矩形型钢焊接成型，柱脚通过带加强筋的法兰底板与预埋地脚螺栓固定，安装时需要保证四个柱脚的安装平面度公差控制在2mm以内，避免上部负载偏载带来的结构内应力。支架的顶部框架采用双拼槽钢焊接成网格承托结构，既可以直接承托升降式集装箱的底部定位销，也预留了IBC料桶下降到位后的定位卡槽，不需要额外加装辅助定位件就能保证料桶出料口和搅拌机进料口的同轴度偏差控制在5mm范围内，对接时不会出现漏料、卡料的问题。

　　设计的时候特意把支架的中部净空高度留足了常规IBC吨桶的升降行程空间，横梁的布置避开了搅拌机进料口的正上方区域，同时在侧面预留了气动管路、控制线缆的走行固定位，不管是搭配气缸驱动的升降集装箱，还是电动推杆驱动的IBC提升架，都不需要在现场额外切割改焊支架结构。顶部框架的侧边还预留了滑动导轨的安装基准面，后期如果要加装自动推拉的料桶移位机构，直接在现有基准面上锁付导轨组件即可，不需要重新做结构加固。

　　从安装边界来看，这套支架的整体占地尺寸适配主流1000L标准IBC吨桶的周转尺寸，支架外侧到主立柱的距离预留了手动液压叉车的进出通道，日常更换料桶的时候不需要额外配置专用的转运设备，普通车间的地牛就能完成空桶、满料桶的转运替换。支架的主立柱内侧还预留了安全防护栏的安装孔位，如果是在洁净车间或者防爆区域使用，可以直接加装亚克力防护板或者金属防护网，避免人员误入升降作业区域引发安全事故。

　　结构受力层面，设计时按照满载1.5倍的动负载做了有限元校核，顶部框架在满载偏载的情况下最大变形量不超过1.2mm，完全满足长期反复升降作业的结构强度要求，不会因为长期负载出现框架变形、定位偏移的问题。支架的所有焊接位置都做了去应力处理，表面喷涂的防锈层适配普通生产车间的腐蚀环境，如果是在有腐蚀性物料的化工场景，也可以直接替换成304不锈钢材质的同结构支架，安装尺寸完全通用。

　　实际投产使用的时候，这套支架不需要和搅拌机本体做硬连接，独立固定在地面即可，不管是新增产线布局还是老产线的进料端技改，都可以直接就位安装，不会破坏原有搅拌机的设备基础。升降式集装箱下降到位后，底部的锁止机构可以直接和支架顶部的定位块卡合，进料过程中不会因为搅拌机的振动出现料桶移位，整个进料过程可以实现全密闭操作，大幅减少车间内的粉体扬尘，也降低了操作人员的劳动强度，不需要人工登高完成投料作业。
