可同步调节高度的支撑驱动脚结构

　　在非标自动化产线、智能仓储接驳台、可重构工装夹具平台的搭建过程中，经常会遇到设备支撑端需要同步调整高度、同时保持上部承载面水平度的需求，传统的独立可调脚杯需要逐个旋拧调整，不仅调平效率低，多点支撑时还容易出现各点升降量不一致，导致承载面倾斜、设备运行卡滞甚至传动部件偏磨的问题，这款同步驱动的可调高度支撑脚结构，正是针对这类多点同步调平的工程场景设计。

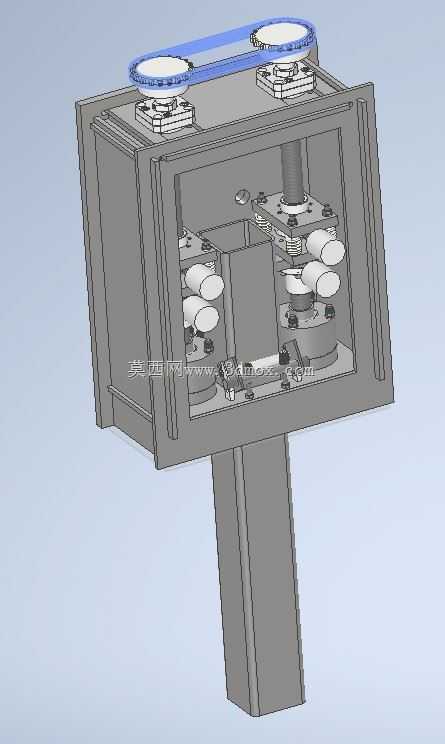

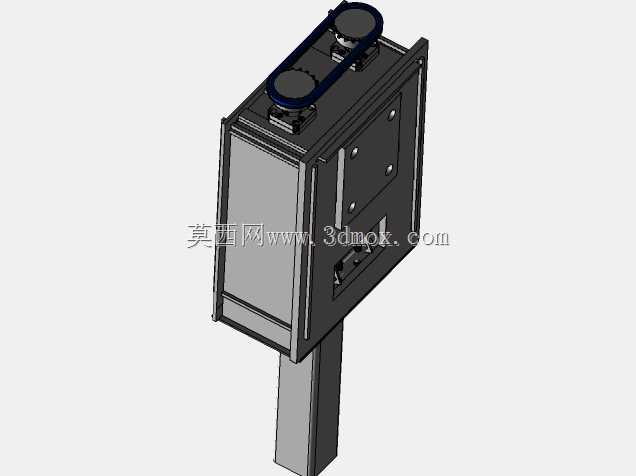

　　从结构布局来看，整个机构采用箱式承载框架作为主体受力结构，上部伸出的两个带轮安装位作为上部承载对接端，两个带轮通过同步带实现传动连接，保证两个输出端的转动量完全一致，避免单侧调整出现的高度差。框架内部集成了两组对称布置的螺旋升降副，每组升降副都配套了导向限位结构，防止升降过程中出现转动偏移，升降副的输入端与上部的带轮轴直连，当转动其中一个带轮时，同步带会带动另一侧带轮同步同角度转动，进而驱动两组螺旋升降副同时完成升降动作，实现两个支撑点的高度同步调节，无需反复核对两侧高度差，单次调整即可完成双点的高度匹配，大幅缩短设备调平的作业时间。

　　设计过程中，将传动带轮布置在框架顶部的外露位置，是考虑到现场调整的操作便利性，操作人员无需拆卸设备外罩，直接用扳手或者手动旋钮转动顶部带轮即可完成高度调整，调整到位后可以通过带轮侧的紧定螺钉锁定位置，避免设备运行过程中因为振动导致高度偏移。框架内部的升降副采用大导程的梯形螺纹传动，既具备足够的承载能力，又能实现自锁，无需额外添加锁止机构即可在调整到位后保持位置稳定，对称布置的导向柱采用滑动配合结构，配合面预留了润滑脂存储槽，长期使用也不会出现卡滞、锈蚀的问题。

　　安装边界方面，整个机构的主体框架采用矩形截面的焊接结构，下部的支撑立柱为标准方管型材，可直接与设备底部的安装方孔配合插接，通过侧面的顶丝完成固定，不需要额外加工复杂的安装法兰；上部的两个承载端带标准安装法兰盘，法兰盘上的安装孔位按照通用设备脚座的孔距设计，可直接对接各类输送线体、工作台框架、检测设备的底部安装位，不需要额外制作转接板。整体结构的升降行程覆盖常规设备调平所需的0-50mm调节范围，完全满足车间地面不平整、不同工位高度差对接的调整需求，单组机构的额定承载能力可达500kg，两组并联使用时可承载1t以内的中小型设备，适配绝大多数轻型自动化设备的支撑调平需求。

　　不同于常规独立脚杯的单点调整逻辑，这套同步驱动结构从根源上解决了多点支撑调平不同步的问题，内部的传动部件全部封闭在箱式框架内部，可有效阻挡车间内的粉尘、切削液飞溅进入传动副，延长机构的维护周期，在频繁需要换型调整高度的柔性产线场景中，这种结构的调整效率是传统独立脚杯的4倍以上，同时能长期保持上部承载面的水平精度，避免因为调平误差导致的设备运行故障。在结构细节处理上，同步带采用圆弧齿同步带，传动过程无背隙，转动调整时的反馈手感一致，不会出现空行程导致的调整量误差，内部的螺纹副采用45号钢调质处理，表面硬度达到HB220-250，长期承载也不会出现螺纹变形、滑牙的问题，导向柱表面做了发黑防锈处理，适配车间多粉尘、多油污的复杂使用环境。
