电弧炉水冷密封炉幔环形构件

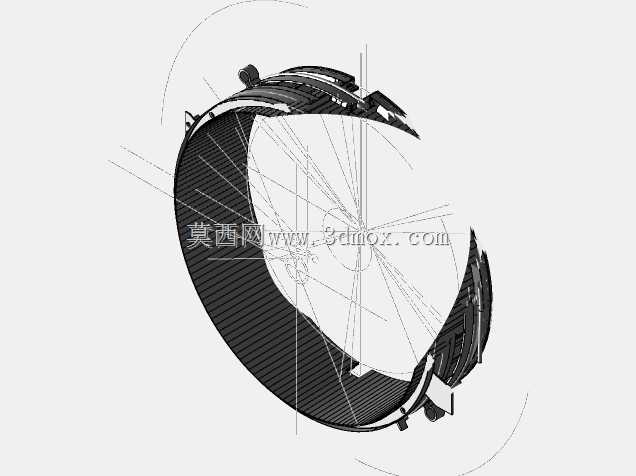

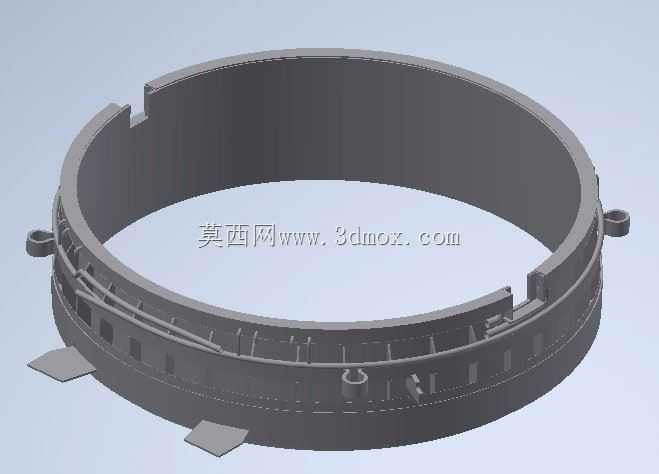

　　在黑色金属冶炼的短流程炼钢产线中，电弧炉作为核心熔炼设备，其炉体上部的密封与热防护结构直接影响冶炼能耗、烟气捕集效率以及作业安全系数，本次呈现的环形构件正是电弧炉炉盖与炉身衔接位置的核心配套部件——炉幔，也常被一线运维人员称作炉圈密封环。不同于普通的静态密封结构，该构件需要同时耐受炉内上千摄氏度的高温辐射、冶炼过程中喷溅的钢渣冲刷，以及炉盖旋开、电极升降动作带来的频繁位置错动，因此在结构设计上做了多维度的工程适配。从整体构型来看，该构件采用大直径环形薄壁加筋结构，整体为同轴回转体设计，环体侧壁沿周向均匀布置了多道纵向加强筋与横向连接肋，既能够保证大尺寸环体在高温工况下的结构刚度，避免长期热胀冷缩出现翘曲变形，

　　又能在环体内壁预留出冷却介质的流通通道空间，配合外设的水冷管路形成循环冷却回路，将构件工作温度控制在金属材料允许的范围内，降低高温蠕变带来的失效风险。环体外侧均匀伸出的四个支脚结构是安装定位基准，每个支脚都加工有对应的安装螺栓孔，安装时直接与炉身上部的支撑法兰对位贴合，通过高强度螺栓完成固定，支脚的伸出长度与孔位间距严格匹配常见吨位电弧炉的炉口安装边界，不需要额外做现场改制就能直接适配，安装时需要保证环体上平面与炉盖下平面的平行度公差控制在2mm以内，避免密封间隙不均导致烟气外溢或者炉盖启闭卡滞。环体侧壁预留的多处缺口与凸台结构，分别对应电极立柱的避让空间、烟气抽排口的对接位置、加料通道的让位区域，

　　其中电极避让缺口的尺寸比电极夹持器的最大外径单边预留了15mm的安全间隙，既不会因为间隙过大造成炉内热量散失，也不会因为间隙过小在电极升降调整时出现刮碰，影响电极的正常进给。在实际冶炼作业中，该炉幔构件首先承担的是密封功能，配合炉盖边缘的耐火纤维密封垫，将炉内的高温烟气限制在炉腔内部，避免无组织排放的高温烟气损坏车间内的其他电控设备，同时提升除尘系统的烟气捕集效率，降低冶炼过程的粉尘外溢；其次是热防护功能，带水冷通道的环体能够阻断炉内高温向炉体外部支撑结构的传导，避免炉身支撑钢结构长期处于高温环境出现强度下降，延长炉体钢结构的整体使用寿命；另外该构件还承担了炉盖的导向定位作用，炉盖旋合到位时，

　　环体上的定位凸台会与炉盖边缘的定位槽精准嵌合，保证炉盖每次启闭都能回到同一位置，避免电极与炉盖电极孔出现偏心，减少电极折断的故障概率。设计过程中针对环体的热变形问题做了专门的仿真校核，在环体的加强筋之间预留了多道伸缩缝隙，能够吸收环体在高温工况下的周向热膨胀量，避免热应力集中导致环体焊缝开裂；环体内壁靠近炉腔的一侧设计有耐火材料挂接结构，施工时可以在环体内壁喷涂一层轻质耐火浇注料，进一步降低环体承受的热辐射强度，减少水冷系统的热负荷。从安装边界来看，该构件的整体高度控制在炉口法兰以上350mm范围内，不会占用过多炉盖的升降行程空间，环体的外径比炉口法兰外径单边宽出80mm，给外侧的水冷管路、密封件安装预留了足够的操作空间，现场更换时只需要拆除支脚位置的固定螺栓，断开冷却水管路就能整体吊出，不需要对炉体其他结构做拆解，能够大幅缩短日常检修维护的停机时间。在实际工况验证中，这类带水冷结构的炉幔构件相比传统的铸钢固定式炉圈，使用寿命能够提升3倍以上，同时可以将炉口位置的表面温度从原来的300℃以上降低到60℃以内，大幅改善炉前作业的操作环境，也减少了炉口位置的热辐射损失，能够在一定程度上降低冶炼过程的吨钢电耗。
