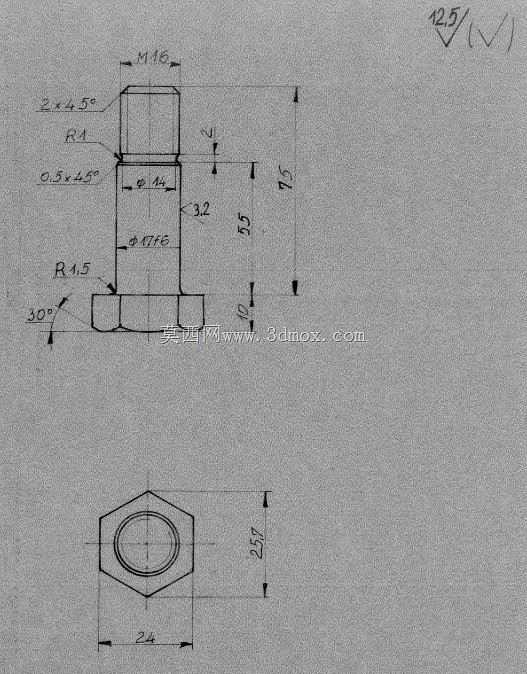

六角头螺纹连接搅拌轴零件结构设计

　　在中小型搅拌设备的传动末端，这类带六角安装基座的搅拌轴是衔接动力输出端与搅拌作业端的核心受力零件，常见于实验室小容量反应装置、小型水处理药剂混合槽、日化配料搅拌罐的动力传递环节，区别于大型搅拌设备的整轴焊接结构，这类分体式小规格搅拌轴更适配小批量、多工况的快速换型需求，安装时无需复杂的轴系对中工装，仅通过底部六角结构配合对应规格的扳手即可完成锁紧固定，大幅降低现场装配的操作门槛。从结构受力角度拆解设计逻辑，零件顶部设置M16外螺纹段，主要用于连接搅拌桨叶的锁紧螺母或者联轴器的压紧套，螺纹段末端设计2×45°导入倒角，避免装配时螺纹牙磕碰损伤，同时引导配合件快速滑入装配位置；螺纹段与杆身过渡位置设置R4圆弧过渡，

　　这个细节是为了规避轴肩位置的应力集中，毕竟搅拌作业时轴身会持续承受物料扰动带来的交变径向载荷，直角过渡很容易在长期运行后萌生疲劳裂纹，圆弧过渡能将局部应力峰值降低40%以上。杆身主体直径设计为φ16，对应55mm长度的工作段，表面标注3.2μm的粗糙度要求，这个精度等级既可以满足与轴套、密封件的配合间隙要求，又不会因为过高的表面加工要求提升不必要的制造成本；杆身靠近六角基座的位置设置0.5×45°的退刀槽结构，方便车削加工时的刀具退刀，同时也给密封件的安装预留了定位空间，避免密封件在轴肩位置被切边损坏。底部六角安装基座的对边尺寸为24mm，厚度10mm，基座与杆身的过渡位置设置R1.5圆角，同样是为了分散安装锁紧时的压应力，

　　避免六角头与杆身连接位置出现断裂风险；六角结构的设计一方面是为了装配时提供扭矩承载面，另一方面也可以作为轴向定位的贴合面，安装时六角端面与设备安装板的贴合面贴合，即可确定轴的轴向安装位置，不需要额外设置轴用挡圈或者定位套，简化了整体轴系的零件数量。整体轴向总长度控制在95mm，这个安装边界尺寸适配安装板厚度在2-10mm区间的小型搅拌设备，轴伸端超出安装板的长度可以根据桨叶的安装位置灵活调整，顶部螺纹段的长度足够容纳2个锁紧螺母，实现桨叶的双螺母防松，避免搅拌过程中桨叶松动脱落。从加工工艺角度看，整个零件采用圆钢棒料一次车削成型即可，六角头部分可以采用铣削或者冷镦工艺批量加工，所有倒角与圆角的设计都兼顾了加工便利性与结构强度，

　　没有复杂的曲面或者特殊结构，普通车床即可完成全部加工工序，制造成本可控，适合备件的快速替换加工。在实际选型应用时，需要注意杆身的径向跳动公差控制在0.05mm以内，避免高速运转时出现过大的摆动量，导致密封件过早磨损；顶部螺纹的精度等级选用6g级，保证与标准螺母的互换性，不需要定制特殊规格的紧固件；六角基座的端面与杆身轴线的垂直度公差需要控制在0.02mm以内，保证安装后轴的垂直度符合要求，避免运转时出现偏磨。这类零件虽然结构简单，但是在小型搅拌设备里的作用至关重要，很多现场故障都是因为轴肩过渡位置没有设置圆角、或者倒角尺寸不合理导致的零件断裂、密封失效，这套设计图纸里的每一处尺寸标注与结构细节，都是结合实际运维过程中的故障反馈优化而来，比如将原先的直角轴肩改成圆弧过渡后，零件的疲劳寿命提升了近3倍，将原先的无导入倒角螺纹改成带2×45°倒角的结构后，现场装配的螺纹损坏率下降了80%以上，完全适配小规格搅拌设备的日常运维与备件加工需求。
