带倒角结构的薄型法兰垫片零件设计

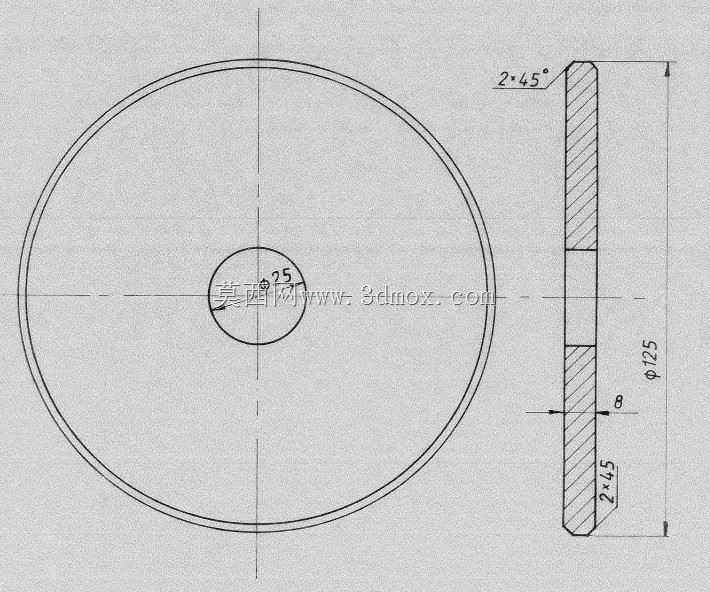

　　在流体输送管路、压力容器端盖连接、低压传动设备的端面密封场景中，这类带双侧倒角的薄型圆环垫片是应用频次极高的静密封元件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在装配阶段才发现密封失效、安装卡滞、垫片压溃等问题，反而拖慢整台设备的装配调试进度。从实际工程应用来看，这类垫片主要适配公称通径25mm、法兰外径125mm的管路连接副，厚度设定为8mm，既不会因为厚度过大导致螺栓锁紧行程不足，也不会因为厚度过薄在加工过程中出现翘曲变形，影响端面平面度。两端设置的2×45°倒角是经过多轮现场装配验证的结构，很多新手设计时会直接做成直角端面，实际装配时，垫片内孔容易和管路台肩发生刮蹭，把垫片内圈的密封面刮出毛刺，

　　或者在穿入螺栓孔时，直角边缘卡滞在法兰的密封槽台阶处，需要人工反复调整对位，批量装配时会大幅降低作业效率；而45°倒角的导向作用，能让垫片在装配时顺着倒角斜面滑入安装位，即使装配时存在少量同轴度偏差，也能顺利就位，同时倒角还能去除冲压或车削加工产生的飞边毛刺，避免毛刺脱落进入管路介质中，造成下游阀门、泵腔的卡堵故障。从设计思路上看，这类垫片的尺寸链完全匹配对应规格的法兰连接尺寸，内孔φ25mm的公差通常取H8级，和管路的配合间隙控制在0.03-0.05mm之间，既保证安装时的顺畅度，又不会因为间隙过大导致垫片受压后内圈挤入管路通径，影响介质流通截面；外径φ125mm的尺寸比对应法兰的密封面外径小1-1.5mm，

　　安装时不会超出法兰密封面的边界，避免螺栓锁紧时垫片外圈被挤压溢出，造成密封面压合应力不均。厚度方向的8mm尺寸，需要根据所选的垫片材料调整压缩比补偿量，如果是选用非金属密封材料，比如耐油橡胶石棉板、改性聚四氟乙烯，这个厚度能保证在螺栓锁紧力达到额定值时，垫片的压缩率控制在15%-25%的合理区间，既可以填满法兰端面的微观加工刀痕，实现可靠密封，又不会因为压缩量过大导致垫片整体塑性变形，失去回弹补偿能力，在设备运行出现温度波动、管路微振动时出现密封泄漏。在实际选型应用中，这类垫片不仅可以用在给排水、低压油气输送的管路连接中，也可以用在小型减速机的端盖密封、液压阀块的连接板密封场景，只要连接端面的尺寸参数匹配，就可以实现可靠的静密封效果。设计这类零件的三维模型时，需要重点关注两端倒角的尺寸一致性，很多建模新手会只给单侧加倒角，或者两侧倒角的角度、深度设置不一致，实际加工出来的垫片会出现两端不对称的问题，装配时如果装反了，虽然也能装入，但倒角的导向效果会打折扣，甚至会出现一侧直角边压在法兰密封槽的圆角上，导致局部压合应力不足，出现渗漏。另外，建模时要保证两端面的平行度公差，在工程图里需要标注平行度不低于0.02mm的形位公差，因为如果两端面平行度超差，螺栓锁紧后垫片的压合应力会分布不均，应力大的位置会被过度压溃，应力小的位置压合力不足，很容易出现介质渗漏。从安装边界来看，这类垫片安装时不需要额外的定位结构，

　　依靠内孔和管路台肩的配合就可以实现径向定位，安装前只需要清理干净法兰端面的铁屑、焊渣、油污等杂质，将垫片套入管路台肩后，对齐法兰螺栓孔，按照对角顺序分次锁紧螺栓，就可以达到预期的密封效果，不需要额外涂覆密封胶，避免密封胶残屑污染管路介质。在一些有温度交变的工作场景中，比如输送介质温度在-20℃到120℃之间波动的管路，这个厚度的垫片还能提供足够的回弹量，补偿法兰因为热胀冷缩产生的端面间隙变化，避免因为温度变化导致密封面出现缝隙，引发泄漏问题。很多现场运维人员反馈，采用这种带双侧倒角结构的垫片，装配效率比直角结构的垫片提升近40%，而且因为倒角去除了边缘毛刺，安装时不会划伤操作人员的手套，也减少了安装过程中垫片边缘破损的概率，整体的密封可靠性比无倒角的平垫片提升一个等级。
