车间工位用回转式起重作业装置结构设计

　　这套回转起重装置主要面向生产车间内固定工位的短距离物料转运、重型工件上下料作业场景，适配加工工位旁、装配线侧、仓储分拣区的定点吊装需求，可覆盖工位周边3米半径内的物料调运工作，替代传统人工搬运重型工件的作业模式，降低车间内物料周转的劳动强度，同时规避人工搬运重型零件带来的磕碰、砸伤风险。从结构设计逻辑来看，整套装置采用底座承载+回转支承+驱动单元+作业臂的分层布局，底座部分采用箱型焊接结构，底部预留与地面预埋板连接的螺栓安装孔，安装时需保证底座上平面的水平度误差不超过0.2mm/m，避免后续回转过程中出现偏载卡顿的问题，底座整体的安装边界控制在800mm×600mm范围内，不会占用过多车间工位的操作空间，

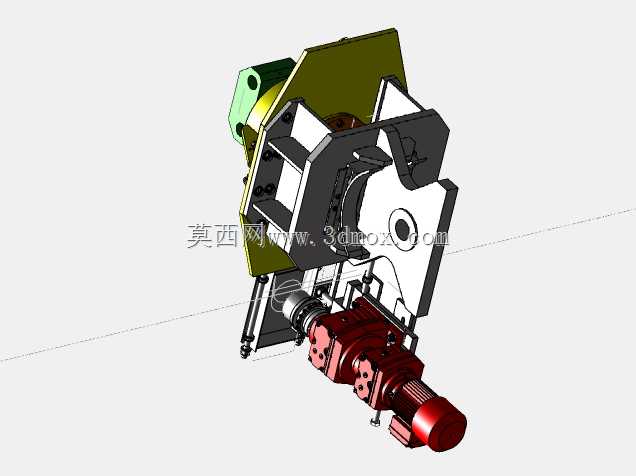

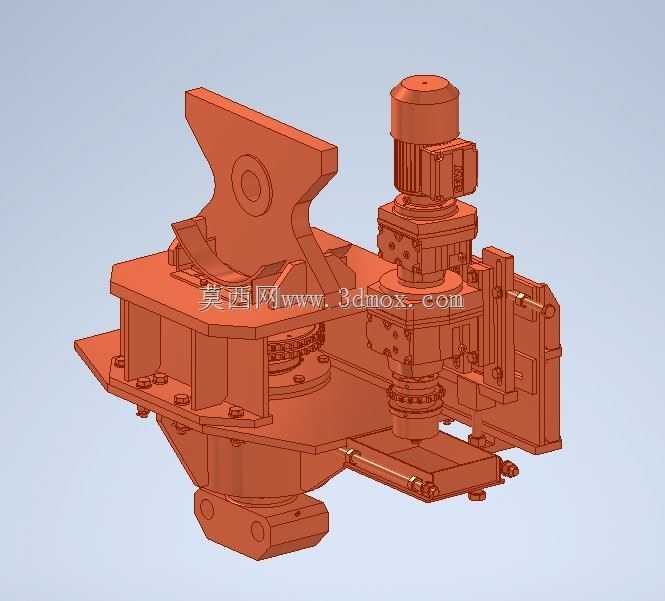

　　适配多数机加工工位的预留安装尺寸。回转支承作为整套装置的核心回转部件，选型时采用单排四点接触球式回转支承，可同时承受轴向载荷、径向载荷与倾覆力矩，满足工位吊装时工件偏置带来的力矩负载要求，支承的上下连接面分别与上部回转平台、下部固定底座采用铰制孔螺栓连接，保证连接刚性，避免长期受载后螺栓松动带来的回转精度下降问题。驱动单元采用立式减速电机直连齿轮传动的结构，电机输出端连接小齿轮与回转支承的外齿圈啮合，传动比匹配合理，可实现上部平台0.5-2r/min的平稳回转速度，启动与停止阶段设置有减速缓冲区间，避免吊装工件时因启停冲击导致的工件晃动，驱动部分的防护等级达到IP54，可适配车间内存在少量切削液飞溅、金属粉尘的作业环境。

　　上部回转平台集成了起升机构与导向限位结构，起升部分采用电动葫芦配套钢丝绳卷筒的结构，额定起重量覆盖0.5t-2t的工位常用吊装负载，起升行程可根据工位实际需求调整，最大起升高度不超过4m，满足多数机加工工件从地面到机床工作台的高度差需求；平台侧面设置有可调式硬限位块，可根据工位的实际作业范围调整回转角度的极限位置，避免装置回转过程中与周边的机床、料架发生碰撞，同时配套电气限位开关作为二级保护，保证作业边界的安全性。作业端的吊具连接座采用可拆式设计，可根据不同的工件吊装需求更换吊钩、真空吸盘、夹钳等不同吊具，适配轴类零件、箱体类零件、板类零件的不同吊装要求，连接座处设置有防脱保险结构，避免吊具在回转、起升过程中意外脱落。

　　整套装置的结构设计充分考虑了车间日常维护的便利性，回转支承的注油嘴、减速电机的注油孔、电气接线端子都设置在便于操作的外侧位置，日常巡检时无需拆解主体结构即可完成润滑、接线检查等维护工作；所有外露的传动部件都设置有钢板折弯成型的防护罩，避免车间内的金属切屑、杂物落入传动啮合区域造成齿轮磨损，同时防止操作人员误触运动部件带来的安全隐患。从安装适配性来看，整套装置无需对车间地面做大规模改造，仅需在安装位置预埋4块200mm×200mm的钢板，通过地脚螺栓与底座连接即可，安装完成后静载测试载荷为额定起重量的1.25倍，动载测试载荷为额定起重量的1.1倍，可满足长期重载工位的使用需求；装置的供电线路采用回转中心的导电滑环结构，避免上部平台连续回转时出现线缆缠绕、扯断的问题，滑环的防护等级与主体结构一致，可适应车间的常规作业环境。在实际作业过程中，操作人员可通过手持按钮站控制装置的回转、起升、下降动作，按钮站设置有急停按钮，遇到突发情况可立即切断动力输出，装置的运行噪音控制在75dB以内，不会对车间的作业环境造成过大的噪音影响。
