起重作业载荷防摇摆桁架式稳定装置

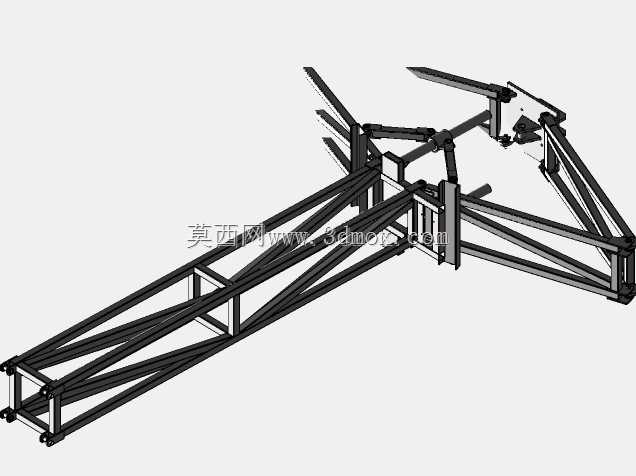

　　在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类常规起重作业场景里，吊重起升、大小车运行加减速阶段的载荷摆动问题，一直是影响作业效率、威胁现场安全的核心痛点——小幅度的摆晃会延长对位等待时间，大摆幅则可能碰撞周边设备、工件甚至作业人员，传统依靠操作手经验反复点动稳钩的方式，既对操作人员技能要求极高，也无法适配大吨位、高精度吊装的作业需求。这套防晃结构采用桁架式主体框架设计，区别于传统笨重的箱型梁防摇结构，主体受力杆件采用矩形截面型材拼接，通过三角形腹杆排布形成稳定的受力体系，在保证整体结构抗扭、抗弯刚度的前提下，大幅降低了装置自身重量，减少了对起重机额定起升载荷的占用。从结构布局来看，装置的连接端可直接适配现有桥式、

　　门式起重机的起升小车下方安装位，不需要对原有起重机的主梁、起升机构做大规模改造，安装边界可根据不同吨位起重机的小车底部法兰孔位做适配调整，框架主体沿吊重运行方向延伸的长度，覆盖了常规作业工况下吊重的最大摆幅区间，侧向设置的导向限位组件可沿吊索布置方向形成滑动约束，不会干涉吊重的正常起升动作。设计阶段优先考虑了不同工况下的受力传递路径：当大小车启动或制动产生水平加速度时，吊重的摆动力会通过吊索传导至框架的导向约束部位，再通过桁架杆件均匀分散到整个框架结构上，最终传递至小车本体，避免吊索无约束自由摆动，整个力传导路径没有冗余的受力环节，杆件的截面选型经过受力校核，在承受最大额定摆动力时的形变量控制在允许范围内，

　　不会出现杆件颤振影响防晃效果的问题。结构上的铰接节点均采用耐磨衬套设计，可适应长期往复摆动下的磨损消耗，降低日常维护的频次，框架的杆件连接位置预留了检修操作空间，不需要整体拆解结构即可完成易损件的更换。不同于电子式防晃系统需要依赖传感器、控制系统调试的复杂逻辑，这套纯机械结构的防晃装置不存在信号延迟、电控故障失效的风险，在高温、高粉尘、强电磁干扰的恶劣作业场景下也能稳定发挥作用，比如冶金车间的钢包吊装、矿山现场的矿石转运这类对电控设备兼容性差的场景，机械结构的可靠性优势会更加明显。实际作业过程中，装置可将吊重的自由摆幅控制在极小范围内，吊装对位时不需要反复点动调整，可直接将吊重落至目标工位，单吊次的作业时间可明显缩短，

　　同时也避免了摆晃带来的吊重碰撞风险，对新上手的起重机操作人员也更友好，不需要长期积累稳钩操作经验即可完成高精度吊装作业。框架的外形尺寸可根据不同起重机的起升高度、额定起重量做参数化调整，小吨位车间航吊适配的结构可做轻量化杆件选型，大吨位港口起重机适配的结构则可加大杆件截面、增加腹杆密度，整体结构的模块化程度较高，不同参数的同类型结构可通过调整杆件长度、腹杆间距快速完成适配设计，不需要重新做整体受力拓扑，能大幅缩短同类产品的设计迭代周期。
